전자 프로젝트 엔지니어 최적의 파트너!
인쇄회로기판 기술이 발전하고 전자제품이 점점 더 소형화됨에 따라, 현재 거래하는 회로기판 공급업체가 더욱 발전된 회로기판 설계에 필요한 특수 공정에 적합한 장비를 갖추고 있는지 확인해야 합니다.
적격 재료
FR-4 보드
알루미늄 보드
구리 베이스
로저스
HDI
매설/
블라인드 비아
침적 금(ENIG)
하드 골드
에네픽
OSP
침적은(Ag)
HASL
납 함유/
무납 함유
표면 마감
반으로 잘린/성곽 모양의 구멍
임피던스 제어

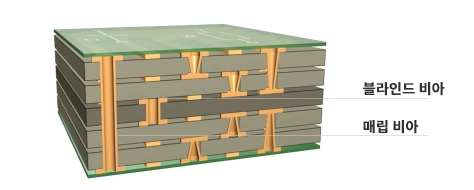

매설/맹관 비아

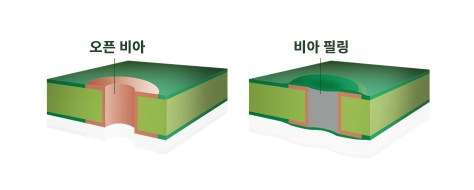

레진으로 채워진 비아
카운터싱크/카운터보어
Z축 밀링
사용자 정의 스택업

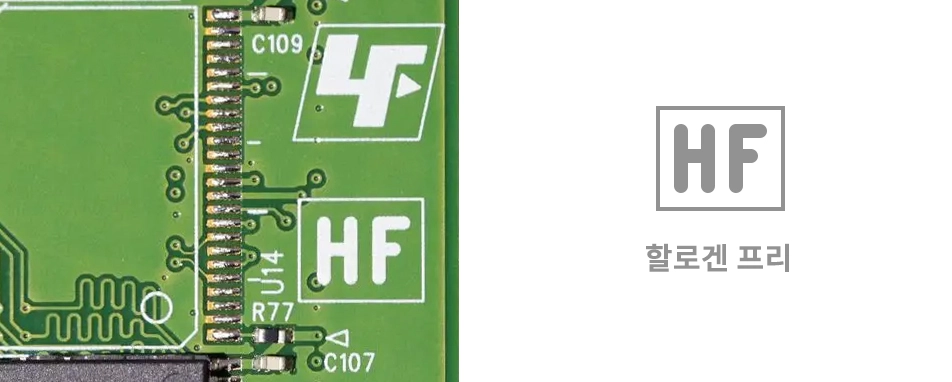

할로겐 프리
추가 옵션
PCBGOGO PCB 기능
레이어 수
기준
MC PCB
HDI 인터커넥트
Rogers
1-14
1-2
4-14
1-14
재료
FR4
높은 TG
할로겐 프리
고주파
TG - 170
최대 PCB 크기
1겹 및 2겹: 1200 × 300mm 또는 600 × 500mm,
다층: 600 × 500mm
PCB 두께
"1겹/2겹: 0.2~2.4mm
4겹: 0.4~2.4mm
6겹: 0.8~2.4mm
8겹: 1.0~2.4mm
10겹: 1.2~2.4mm
참고: 맞춤형 PCB 두께 및 레이어 구성이 가능합니다.
최소 너비
3mils
최소 공간
3mils
아우터 맥스 쿠퍼
"1oz/2oz/3oz (35μm/70μm/105μm)

Note:
2oz
PCB thickness≥1.2mm,
Via size≥0.25mm,
Min Track/Spacing≥0.15mm

3oz
PCB thickness≥2.0mm,
Via size≥0.3mm,
Min Track/Spacing≥0.2mm"
내부 최대 구리
"1oz/1.5oz (35μm/50μm)"
최소 CNC 가공 조리개
0.15mm
Yes
최소 레이저 완성 조리개
0.1mm
Yes
최대 화면비
12 : 1
솔더 마스크 색상
녹색/빨간색/노란색/파란색/흰색/보라색/검정색/
무광 검정/무광 녹색/없음
Yes
임피던스 제어 허용 오차
Yes
최소 환형 링
3mil
패널화
"V자형 스코어링, 탭 라우팅,
천공 탭 라우팅(스탬프 홀)"
Yes
