계측기 PCB 양산용 DFM 설계 가이드: 실무에서 99% 수율 달성하기

1. 서론

 계측 및 측정 기기의 경우 PCB(인쇄회로기판) 양산 수율은 제조 비용, 납기, 제품 신뢰성을 직접적으로 결정합니다. 업계 데이터에 따르면 적절한 DFM(제조 가능 설계) 최적화가 없는 기판은 일반적으로 85% 미만 수율을 기록하는 반면, DFM이 최적화된 설계는 종종 95% 이상 수율을 넘깁니다.

 실제 사례가 그 영향력을 보여줍니다:

· 한 계측기 제조사는 에칭 한계를 무시하여 10% 단락 불량을 겪고 USD 300,000 이상을 손실했습니다.

· 다른 곳은 드릴링 능력을 초과하는 비아 치수를 사용해 8% 비아 파손이 발생하고 양산이 두 달 지연되었습니다.

 전 공정 “설계 → 시제품 → 양산” 서비스 플랫폼으로서 PCBGOGO는 130개 이상 협력 공장의 공법 데이터베이스 기반 지능형 온라인 DFM 검사 시스템을 제공하며, 200개 이상 잠재 설계 위험을 자동으로 식별할 수 있습니다.

 본 아티클은 IPC(국제 PCB 표준 규격)-2221 및 IPC-6012 규격을 바탕으로 계측기 PCB의 핵심 DFM 요구사항을 분석하고, 수율을 높이고 품질을 안정화하며 생산을 가속화하기 위한 완전한 단계별 실무 가이드를 제공합니다.

2. 핵심 기술 분석: DFM 및 양산의 주요 문제점 이해

2.1 DFM 최적화의 의미와 중요성

DFM은 PCB 설계 파라미터가 다음과 같은 공정의 실제 제조 능력과 일치하도록 보장합니다:

· 에칭

· 드릴링

· 솔더 레지스트

· 표면 처리

· 조립 (SMT(표면실장기술) / 스루홀)

· 전기 테스트

 설계를 생산과 조기에 정렬함으로써 대부분의 양산 불량을 예방할 수 있습니다. 통계에 따르면 PCB 불량의 70% 이상이 제조가 아닌 설계에서 기인합니다. 이러한 위험을 설계 단계에서 제거하면 수율이 극적으로 향상되고 비용이 절감됩니다.

2.2 계측기 PCB 제조의 주요 문제점

계측기 PCB는 더 엄격한 성능 및 신뢰성 요구사항에 직면하는 경우가 많습니다. 흔한 양산 문제는 다음과 같습니다:

1. 공장 능력을 초과하는 설계 파라미터

· 선폭/간격 < 0.076 mm

· 비아 홀 크기 < 0.15 mm

· 드릴링/에칭 한계를 벗어나는 기판 두께 또는 동박 중량

2. 소재-공정 불일치

· 공장 에칭 속도와 호환되지 않는 고TG 라미네이트 사용

· 리플로우 프로파일에 적합하지 않은 솔더 레지스트 또는 표면 처리

3. 테스트 용이성 부족

· 테스트 패드 없음

· 임피던스 측정 지점 없음

· 낮은 ICT(인서킷 테스트)/픽스처 호환성

4. 배치 불균일

· 동박 두께 편차 미고려

· 에칭 불균일

· 일관되지 않은 솔더 레지스트 정렬

2.3 PCBGOGO의 전 공정 DFM 지원 체계

 PCBGOGO는 소프트웨어 + DFM 전문가 + 제조 데이터베이스를 통합합니다:

undefined

온라인 DFM 검사기

· 130개 이상 협력 공장의 능력에 기반한 실시간 분석

· 다음과 같은 파라미터 지원:

· 최소 선폭/선간격：0.076 mm

· 최소 드릴 홀 크기：0.15 mm

· 기판 두께：0.3~4.0 mm

50명 이상 시니어 DFM 엔지니어

· 10년 이상의 계측기 PCB 경험

· 일대일 최적화 및 설계 검토

동적 제조 데이터베이스

· 실제 공장 능력으로 업데이트

· HDI(고밀도 상호연결), 무연 납땜, 고주파 소재, 임피던스 제어 공정을 포함

3. 실무 가이드: 계측기 PCB를 위한 전 공정 DFM 최적화

3.1 1단계: 사전 설계 생산 능력 정렬

실행 포인트

· PCB 제조사의 생산 능력 시트 수집

· 설계 파라미터를 생산 한계에 맞추기

· 불가피한 경우가 아니면 극도로 미세한 피처 피하기

권장 기준 (PCBGOGO 양산 능력)

· 선폭/간격 ≥ 0.076 mm (1 oz Cu)

· 비아 드릴 크기 ≥ 0.15 mm (다층), 0.2 mm (양면)

· 기판 두께: 0.3–4.0 mm

· 권장 라미네이트: SY S1130, Rogers RO4350B

 IPC-2221 5.3항을 준수합니다.

3.2 2단계: 레이아웃 및 라우팅을 위한 DFM

핵심 규칙

· 트레이스 간격 ≥ 트레이스 폭

· 비아 간 간격 ≥ 1.0 mm

· 패드 지름 = 비아 홀 + 0.4 mm (PTH(도금 관통홀)) / 0.2 mm (비아)

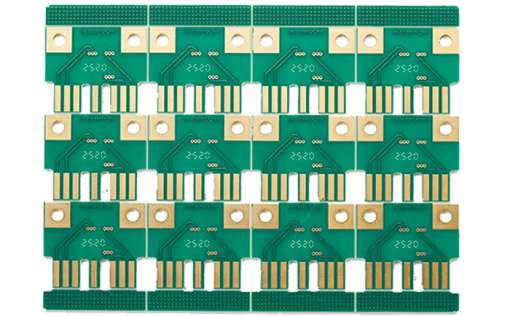

· 툴링을 위해 ≥5 mm 패널 가장자리 클리어런스 확보

IPC-6012 규격과 일치합니다.

PCBGOGO의 온라인 DFM 도구는 다음과 같은 문제를 자동으로 플래그합니다:

· 조밀한 비아 클러스터

· 불충분한 어닐러 링

· 트레이스-패드 간격

· 누락된 툴링 레일

3.3 3단계: 소재 및 공정 호환성

소재 선택 지침

· 솔더 레지스트: Taiyo 할로겐 프리 (고형분 ≥ 60%)

· 표면 처리: ENIG(무전해 니켈 금도금) (Au 두께 ≥ 1.2 μm)

· 솔더 페이스트: SnBiAg 합금, 질소 리플로우에 적합

· IPC-4101 및 J-STD-001 준수

소재가 널리 구비 가능하고 공장 공정과 호환되도록 하여 리드 타임을 단축하십시오.

3.4 4단계: 테스트 및 제조 용이성을 위한 DFM

 계측기 기기는 높은 테스트 용이성이 필요합니다.

 권장 기준:

· 10 cm2당 최소 1개 테스트 패드

· 테스트 패드 지름 ≥ 0.8 mm

· 간격 ≥ 1.0 mm

· 중요한 신호를 위한 임피던스 테스트 지점 확보

· ICT/픽스처 정렬을 위한 2.0 mm 툴링 홀 추가

 IPC-7351을 준수합니다.

 PCBGOGO의 DFM 시스템은 테스트 패드 커버리지와 픽스처 호환성을 검증합니다.

4. 사례 연구: 산업용 유량계 PCB의 DFM 최적화

 제품: 4층 계측기 PCB월 생산량: 10,000 pcs

4.1 초기 문제

초기 수율: 74%.

4.2 시정 조치

 레이아웃 개선

· 선폭/간격을 0.076 mm로 증가

· 비아 드릴을 0.12 → 0.15 mm로 변경

· 비아 어닐러 링 증가

· 드릴링 응력을 줄이기 위해 비아 분포 개선

 소재 및 공정 조정

· 라미네이트를 SY S1130으로 변경

· 솔더 레지스트를 Taiyo 할로겐 프리로 업데이트

· ENIG 금 두께: 1.5 μm

· 질소 리플로우 온도: 245 ± 5°C

 테스트 최적화

· 10 cm2마다 테스트 패드(지름 0.8 mm) 추가

· 임피던스 체크 지점 추가

· 픽스처용 2.0 mm 툴링 홀 2개 추가

 DFM 시스템 검토

PCBGOGO가 잔여 비아 밀도 문제를 식별 → 이에 따라 최적화.

4.3 최종 결과

원가 절감:

기판당 생산 비용: 80 RMB → 65 RMB

월 절감액: 150,000 RMB

연 절감액: 1.8 million RMB

납기:

15일 → 7일 (50% 단축)

결론 및 권장 사항

 계측기 PCB의 안정적인 고수율 양산을 달성하려면 제조사가 설계와 제조 간의 깊은 협조를 보장해야 합니다.

 세 가지 필수 실천 사항:

1. 생산 능력을 조기에 정렬항상 레이아웃 전에 공장 생산 능력 데이터를 확보하십시오.

2. DFM 도구 활용PCBGOGO의 온라인 DFM 검사기는 위험 탐지를 자동화합니다(무료 사용 가능).

3. 공장과의 긴밀한 소통시제품 제작 중 제조 피드백을 반영하여 양산에서의 예상치 못한 문제를 피하십시오.

계측기 PCB 양산을 위해 PCBGOGO를 선택해야 하는 이유

PCBGOGO는 고신뢰성 PCB를 위해 종합적인 지원을 제공합니다:

· 무료 온라인 DFM 분석 (200개 이상 규칙 검사)

· 50명 이상 숙련된 DFM 엔지니어

· 130개 이상 인증 협력 공장

· 24시간 시제품, 7일 양산

· 원활한 “시제품 → 양산” 파라미터 재사용

· Siemens, Schneider Electric 등 산업용 브랜드 신뢰

 고수량 또는 고신뢰성 계측기 PCB의 경우 PCBGOGO 엔지니어링 팀에 문의하여 맞춤형 DFM 양산 계획을 받을 수 있습니다.
