레이저 컷 스텐실, 에칭, 전기주조 — 어떤 방식이 승자인가?

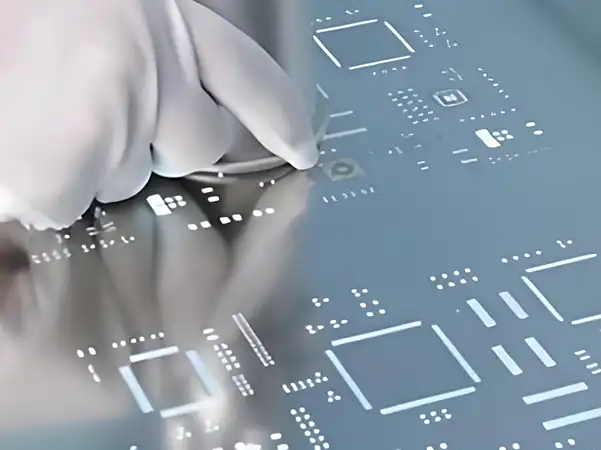

인쇄회로기판(PCB) 어셈블리의 정밀한 세계에서, 성공적인 표면실장 기술(SMT)은 겉보기에는 수수하지만 매우 중요한 하나의 부품에 달려 있습니다: 바로 SMT 스텐실입니다. 이 얇은 금속 시트는 품질의 관문 역할을 하며, 기판의 미세한 패드 위에 도포되는 솔더 페이스트의 정확한 양과 위치를 제어합니다. 그러나 모든 스텐실이 동일하게 제작되는 것은 아닙니다. 부품 크기가 작아지고 밀도가 높아짐에 따라, 전통적인 화학 에칭, 고도로 특화된 전기주조, 그리고 업계 표준인 레이저 컷 스텐실 간의 선택은 단순한 비용 문제가 아니라 고수율 생산 라인과 막대한 불량 비용의 차이를 가르는 결정적 요소입니다.
레이저 컷 vs. 화학 에칭 vs. 전기주조
먼저 차이점을 시각적으로 파악할 수 있는 비교표를 살펴보겠습니다:
| 스텐실 유형 | 장점 | 단점 | 적합한 적용 분야 |
|---|---|---|---|
| 레이저 가공 스텐실 | 높은 정밀도, 빠른 제작 속도, 우수한 신뢰성 | 케미컬 에칭 방식 대비 비용이 다소 높음 | 대부분의 PCB 조립 공정(에 적합 |
| 케미컬 에칭 스텐실 | 저렴한 제작 비용 | 미세 피치(Fine-Pitch) 품질이 낮음 | 단순한 구조의 부품 또는 큰 피치 부품 적용 |
| 전주 스텐실 | 솔더 페이스트 이형성이 가장 우수함 | 제작 비용이 가장 높음 | 초미세 피치(Ultra-Fine Pitch) 및 고사양 PCBA 적용 |
주요 비교 요소
SMT 스텐실의 성능은 솔더 페이스트를 얼마나 잘 전사하는지에 의해 정의됩니다. 이는 애퍼처(aperture)를 생성하는 데 사용된 공정에 결정적으로 의존합니다.
애퍼처 벽 품질과 페이스트 이형성
애퍼처 벽의 매끄러움과 형상은 솔더 페이스트 이형성(면적비로도 정량화됨)에 가장 중요한 요소입니다. 거친 벽이나 수직이 아닌 벽은 페이스트를 가두어 불균일한 도포 또는 부품 누락을 초래할 수 있습니다.
| 스텐실 유형 | 벽면 품질 및 형상 | 솔더 페이스트 이형 성능 |
|---|---|---|
| 레이저 가공 스텐실 | 매끄럽고 거의 수직에 가까운 개구부 벽면 형성. 전해 연마또는 나노 코팅을 적용하여 표면 품질을 추가로 향상 가능 | 우수함. 대부분의 미세 피치 부품 적용 요구사항 충족 |
| 케미컬 에칭 스텐실 | 거칠고 모래시계 형태 또는 언더컷 형상 발생. 화학 에칭 공정 특성상 수직 방향뿐만 아니라 측면 방향으로도 식각 진행 | 낮음. 솔더 페이스트 부착, 브리징, 솔더 부족 발생 위험이 높음 |
| 전주 스텐실 | 초미세 표면을 가진 니켈 합금 벽면과 고유의 사다리꼴 테이퍼형상 구현. 적층 성장(Additive) 방식으로 제작 | 최상급(Superior / Best-in-Class). 가장 작고 까다로운 개구부(Aperture) 적용에 이상적 |
인사이트: 화학 에칭 공정은 페이스트를 가두는 바람직하지 않은 언더컷 프로파일을 생성합니다. 적층 방식의 전기주조 공정은 본질적으로 가장 매끄러운 벽을 형성하지만, 전해연마와 같은 후처리는 레이저 컷 스텐실의 성능을 거의 동등한 수준까지 끌어올릴 수 있습니다.

위치 정밀도 및 미세 피치 대응력
위치 정밀도는 설계 파일(거버 파일) 대비 스텐실 애퍼처가 얼마나 정확하게 위치하는지를 의미합니다. 이는 BGA 패키지, QFN 패키지, 0201/01005 칩과 같은 작은 미세 피치 부품에 매우 중요합니다.
| 스텐실 유형 | 위치 정밀도 공차 | 최소 인쇄 가능 피치 |
|---|---|---|
| 레이저 가공 스텐실 | 높음. 일반적으로 ±10 μm ~ ±25 μm 수준 | 우수함. 0.4 mm 이하 피치 부품에도 일반적으로 적용 가능 |
| 케미컬 에칭 스텐실 | 낮음. 일반적으로 ±50 μm 이상 | 낮음. 0.63 mm 이하 피치에서 안정적인 인쇄 품질 확보가 어려움 |
| 전주 스텐실 | 최고 수준. 일반적으로 ±8 μm ~ ±15 μm 수준 | 최상급. 0.3 mm 이하 초미세 피치(UFP) 부품에 가장 적합 |
비용 및 제작 납기
현대 제조에서는 속도와 비용 효율성이 필수적입니다. 제조 체인이 단순할수록 최종 제품은 더 빠르고 저렴해집니다.
| 스텐실 유형 | 비용 | 일반적인 제작 소요 시간 |
|---|---|---|
| 레이저 가공 스텐실 | 중간 수준 / 비용 효율적 | 빠름. 일반적으로 12~24시간 소요 |
| 케미컬 에칭 스텐실 | 가장 저렴함 (단순 설계 제품 기준) | 느림. 다단계 화학 에칭 공정으로 인해 제작 시간이 김 |
| 전주 스텐실 | 가장 고가 (레이저 가공 스텐실 대비 약 2~3배 비용) | 가장 오래 걸림. 복잡한 전주 성형 공정으로 인해 일반적으로 48~72시간 이상 소요 |
소재 및 커스터마이징
소재는 내구성에 영향을 미치며, 제조 공정은 설계 유연성을 결정합니다.
| 스텐실 유형 | 재질 | 커스터마이징 / 제작 방식 |
|---|---|---|
| 레이저 가공 스텐실 | 스테인리스 스틸(가장 일반적), 니켈 도금 재질 | 높은 유연성 제공. 특수 개구부 형상(예: BGA 패드의 '홈 플레이트' 형상) 제작 및 스텝 스텐실(두께 차등 가공)에 적합 |
| 케미컬 에칭 스텐실 | 스테인리스 스틸 | 다단계 화학 에칭 공정을 활용하여 대형 스텝 스텐실 제작에 적합 |
| 전주 스텐실 | 니켈 합금 재질만 사용 | 스텝 스텐실 제작이 가능하지만, 적층 성장 방식의 복잡한 공정으로 인해 제작 난이도와 비용이 높음 |
레이저 컷 스텐실이 현대 표준인 이유
데이터는 레이저 컷 스텐실이 SMT 환경을 지배하는 이유를 명확히 보여줍니다. 이는 실용적인 챔피언으로서 주요 비교 요소에서 타의 추종을 불허하는 균형을 제공합니다:
· 저비용 고성능: 우수한 위치 정밀도와 애퍼처 품질(특히 전해연마 시)의 조합은 전기주조에 가까운 성능을 훨씬 낮은 비용과 시간으로 제공합니다.
· 빠른 시장 대응: 일반적인 레이저 컷 스텐실은 24시간 이내에 제작 가능하므로, 다운타임 최소화가 중요한 고속 시제품 제작 및 다품종 생산 환경에 완벽한 솔루션입니다.
· 공정 관리: 레이저 커팅 공정은 디지털 방식으로 제어되므로, 화학 에칭과 관련된 화학적 변동성과 불량한 형상을 제거합니다.
오늘날 SMT 어셈블리 표면실장의 95% — 복잡한 스마트폰부터 산업용 제어기까지 — 에서 레이저 컷 스텐실의 품질, 속도, 비용 효율성은 가장 실행 가능하고 신뢰할 수 있으며 논리적인 선택입니다.
결론
까다로운 표면실장 기술(SMT)의 세계에서, SMT 스텐실은 솔더 페이스트 도포의 품질과 일관성을 좌우합니다. 화학 에칭 스텐실은 정밀도에서 어려움을 겪고 전기주조 스텐실은 높은 비용이 부담되는 반면, 레이저 컷 스텐실은 속도, 정밀도, 비용 효율성의 이상적인 균형을 제공합니다. 최첨단 레이저 기술을 활용하여 이 스텐실은 매끄럽고 거의 수직에 가까운 애퍼처 벽과 높은 위치 정밀도를 제공하므로, 현대의 고밀도 및 미세 피치 PCB 어셈블리(PCBA)에서 기본 선택지가 되었습니다.
최대 양산 수율과 신뢰성을 추구하는 엔지니어와 제조업체에게 고품질 스텐실 확보는 타협할 수 없는 필수 조건입니다. PCBGOGO는 첨단 레이저 커팅 기술을 활용하여 엄격한 산업 표준을 충족하는 고정밀 레이저 컷 스텐실을 생산합니다. 탁월한 정밀도, 향상된 페이스트 이형성, 신속한 서비스를 통해 당사는 귀하의 스텐실이 제조 병목이 아닌 고성능 도구가 되도록 보장합니다.
