HDI 인쇄회로기판 비용 최적화를 위한 린 제조: 수율 향상 및 낭비 절감 전략

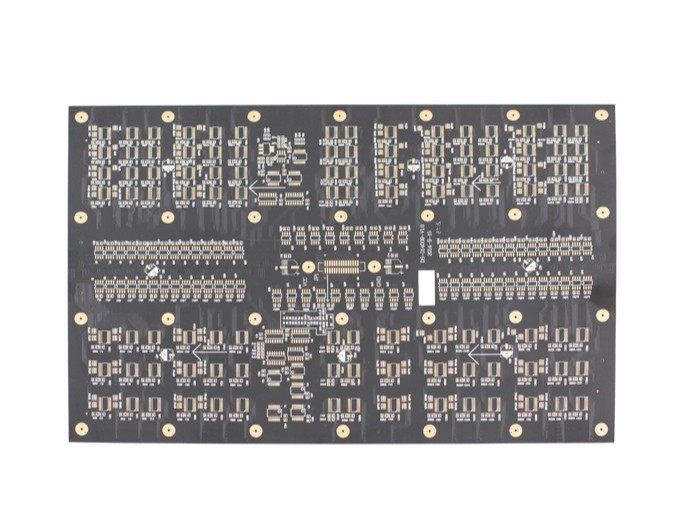

고밀도 상호연결(HDI) 인쇄회로기판(PCB)은 현대의 소형화된 전자기기에 필수적이지만, 블라인드/매립 비아와 미세 배선 라우팅이 포함된 복잡한 제조 공정으로 인해 본질적으로 비용이 높습니다. 평균적으로 HDI 기판은 표준 기판보다 30%에서 50% 더 비쌉니다. 이러한 과제는 업계 평균 수율이 단 85%에 불과하다는 점으로 인해 더욱 가중되며, 양산 단가를 크게 상승시킵니다.
예를 들어, 한 전자기기 업체는 개별 단가가 ￥8.5/개까지 치솟아(목표인 ￥6.8/개를 크게 상회) 연간 초과 비용이 ￥2,000만을 넘는 상황에 직면했습니다. 원인은 설계 과잉(블라인드/매립 비아에 대한 과도한 의존)과 공정 낭비(자재 활용률 65%에 불과)였습니다.
진정한 HDI 비용 최적화는 비용 절감과 품질 준수의 균형을 맞추는 것을 요구합니다. 핵심 전략은 수율 향상, 낭비 절감, 공정 간소화에 레이저처럼 집중하는 것입니다. 10년 이상의 경험을 바탕으로, PCBGOGO는 "설계-공정-관리" 3차원 최적화 프레임워크를 개발하여 기업의 전체 HDI 비용을 최대 18%까지 절감할 수 있도록 지원합니다.
본 글에서는 이 린 제조 경로 내의 구체적인 전략과 실천 방안을 상세히 분석합니다.
1. 핵심 비용 구조 해부
HDI 기판의 양산 비용은 4개 주요 모듈에 집중되어 있으며, 각각에 대한 집중 최적화가 필요합니다:
| 비용 구성 항목 | 전체 비용 비중 | 주요 비용 영향 요소 | 주요 문제점 및 영향 |
|---|---|---|---|
| 자재 비용 | 45% ~ 55% | 기판 원자재(60%): Rogers / Shengyi 소재 프리프레그(20%) 솔더 마스크(10%) | 낮은 원자재 활용률(평균 65%~70%) 불량 제품 발생으로 인한 자재 폐기 비용 증가 |
| 공정 비용 | 25% ~ 35% | 드릴 가공(블라인드 비아 / 매립 비아)(30%) 전해 도금(25%) 검사 공정(20%) | 부적절한 공정 조건 설정으로 인한 재작업 발생(예: 도금 불량)으로 공정 비용이 최대 30% 증가 가능 |
| 수율 손실 비용 | 10% ~ 15% | 불량률 15% 발생(예: 블라인드 비아 보이드, 임피던스 허용 오차 초과) | 폐기 재고 증가로 인해 제품 단위 원가가 직접적으로 상승 |
| 관리 비용 | 5% ~ 10% | 비효율적인 생산 일정 관리 설비 유휴 시간 증가 | 낮은 설비 가동률(평균 약 75%)으로 생산 효율 저하 |
PCBGOGO 비용 모델 인사이트:
자재 활용률 10% 향상 → 5% 총비용 절감.
수율 5% 향상 → 2.5% 총비용 절감.
공정 효율 10% 향상 → 3% 총비용 절감.
2. 실천 최적화 전략
2.1 설계 측면 비용 최적화
최적화는 설계 원천에서 양산 적합 설계(DFM) 원칙을 적용하여 복잡도를 최소화하고 자재 사용을 극대화하는 것으로 시작되어야 합니다.
| 최적화 중점 항목 | 주요 실행 방안 | 데이터 기준 / 기대 효과 | 사용 도구 / 적용 소재 |
|---|---|---|---|
| 블라인드 비아 / 매립 비아 구조 단순화 | 가능한 경우 블라인드 비아 및 매립 비아 대신 관통 홀 적용 필요한 블라인드 비아 및 매립 비아 직경을 표준화(예: 0.2mm 적용) | 비아 개수 20% 감소 → 드릴 가공 비용 15% 절감 관통 홀 대체 적용 → 최대 40% 비용 절감 | PCBGOGO JPE-DFM 7.0 "비아 최적화 기능" |
| 원자재 활용률 향상 | ① 패널 형상 최적화: 직사각형 형상을 우선 적용하고 불규칙 및 비표준 외곽 형상 최소화 ② 패널 배치 최적화: 표준 원자재 크기(예: 1220mm × 1020mm)에 맞춰 시트당 생산 수량 최대화 ③ 소재 선택 최적화: 고주파 또는 고신뢰성이 요구되지 않는 제품에는 Rogers RO4350B 대신 Shengyi S1130 적용 | ① 불규칙 외곽 영역 30% 감소 → 소재 활용률 약 8% 향상 ② 패널 생산 수량 15% 증가 → 소재 활용률 70%에서 82%로 향상 ③ 비용 대비 성능 평가를 통해 약 30% 비용 절감 가능 | PCBGOGO 패널 배치 최적화 소프트웨어(JPE-Panel 4.0) |
| 배선 구조 단순화 | 선폭 / 선간 간격 최적화: 전기적 요구사항을 만족하는 범위 내에서 배선 폭과 간격 확대(예: 0.1mm → 0.12mm) 층수 최적화: 신호 요구사항을 충족하는 경우 6층 대신 4층 적용 | 에칭 수율 약 8% 향상(미세 배선은 불량 발생률이 높음) 층수 2층 감소 → 제조 비용 약 25% 절감 | PCBGOGO "층수 평가 도구" |
2.2 공정 측면 비용 최적화
효율성과 안정성을 향상시켜 리워크를 줄이고 생산량을 늘리는 데 중점을 둡니다.
| 최적화 중점 항목 | 주요 실행 방안 | 데이터 기준 / 기대 효과 | 사용 도구 / 적용 설비 |
|---|---|---|---|
| 드릴 가공 공정 | 규격 통합: 블라인드 비아 직경(0.2mm) 및 관통 홀 직경(0.3mm)을 표준화 가동률 향상: 24시간 3교대 생산 운영 적용 | 공구 교체 횟수 5회 → 2회로 감소 → 드릴 가공 효율 약 30% 향상 설비 가동률 75% → 90% 향상 → 생산량 약 20% 증가 | PCBGOGO 설비 관리 시스템 |
| 전해 도금 공정 | 전류 밀도 최적화: 전류 밀도를 낮추고(예: 1.8A/dm² → 1.6A/dm²) 처리 시간을 증가(예: 25분 → 30분) 약품 회수 관리: 황산동 도금액 재활용률 향상 | 동박 두께 균일성 개선으로 불량률 약 5% 감소 → 전체 제조 비용 약 2% 절감 화학 약품 구매 비용 약 15% 절감 | PCBGOGO 약품 재활용 시스템(JPE-Recycle 3.0) |
| 검사 공정 | 검사 방식 최적화: 수율이 지속적으로 98% 이상 유지되는 경우 전수 검사(100%)에서 샘플링 검사(예: 30%)로 전환 자동화 적용: 수동 검사를 대신하여 자동 광학 검사 적용 | 검사 시간 약 70% 단축 → 검사 비용 약 15% 절감 검사 효율 약 300% 향상 오검출률 5% → 0.5% 감소 | PCBGOGO 자동 광학 검사 장비(JPE-AOI-800) |
2.3 관리 측면 비용 최적화
린 관리 원칙을 구현하여 재고를 최적화하고 품질을 지속적으로 개선합니다.
린 생산 계획: "대량 소수 실행" 대신 "소량 다회 실행"을 채택합니다.
효과:재고 회전율 40% 상승; 재고 비용 10% 절감.
도구: PCBGOGO "생산 계획 시스템"(JPE-Plan 5.0)으로 자동 일정 관리.
불량 추적 가능성: "불량 데이터베이스"를 구축하여 각 배치의 근본 원인(예: 블라인드 비아 솔더 공극, 배선 폭 규격 외)을 기록합니다.
효과: 정확한 시정 조치 → 수율 85%에서 98%로 향상; 불량 비용 80% 절감.
직원 교육: 월 1회 HDI 공정 교육(드릴링, 도금, 검사)을 실시합니다.
효과: 작업자 숙련도 30% 향상; 리워크율 10% 절감.
도구: PCBGOGO "기술 평가 시스템"으로 교육 효과 보장.
결론
HDI 기판의 양산 비용 최적화는 설계 원천에서 시작하여 공정 효율과 린 관리에서의 개선이 뒤따라야 하는 지속적 개선 노력입니다. 중심 목표는 항상 낭비를 줄이고, 수율을 향상하며, 자원 배분을 최적화하는 것입니다.
PCBGOGO는 종합적인 "HDI 비용 최적화 서비스"를 제공합니다: 설계(비아/패널화/레이어 최적화)를 위한 자체 도구 활용, 공정 효율을 위한 자동화 배포, 린 일정 관리를 위한 시스템 구축. 또한 사전에 최적화 잠재력을 예측하기 위한 JPE-Cost 3.0 모델링 도구도 제공합니다.
HDI 기판을 위한 양산 적합 설계(DFM) 원칙, 특히 다양한 비아 구조 간의 비용과 성능의 트레이드오프에 중점을 두어 더 자세히 설명해 드릴까요?
