HASL로 PCB 보호하기: 열풍 평탄화의 힘

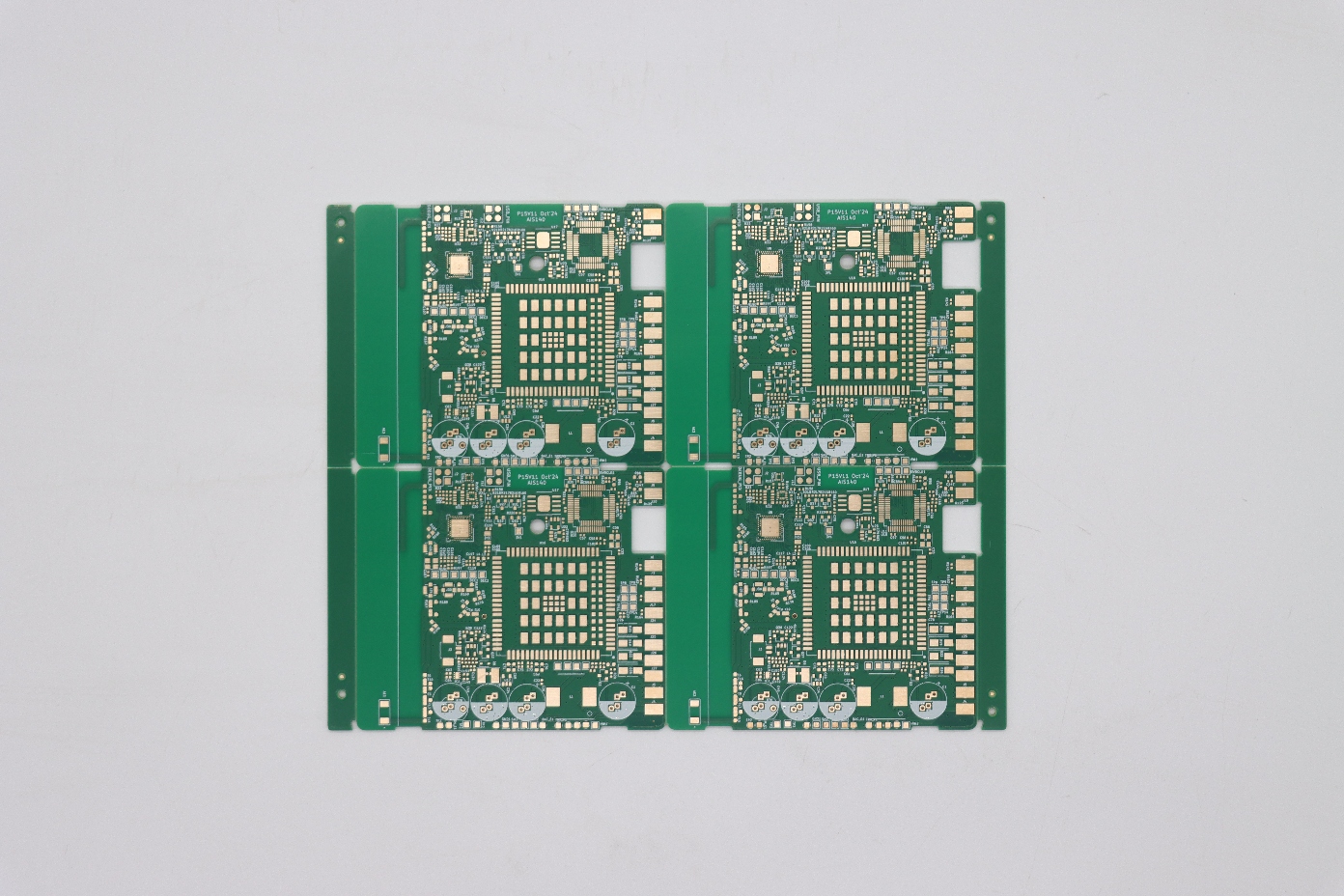

인쇄회로기판(PCB)을 보면 부품 패드 위의 밝고 금속적인 마감은 단지 외관을 위한 것이 아닙니다. 하부의 동박을 보호하고 성공적인 어셈블리를 보장하기 위해 설계된 중요한 표면처리입니다. 가장 오래되고 신뢰받는 방법 중 하나가 열풍 평탄화(HASL)입니다. 이 공정은 보호의 핵심이자 업계의 필수 공정입니다.

HASL의 이중 역할: 보호와 준비

HASL은 PCB를 용융 주석-납(SnPb) 또는 무연(SnAgCu) 솔더 욕에 담근 후 열풍으로 표면을 평탄화하는 공정입니다. 이를 통해 두 가지 주요 기능을 수행하는 얇고 균일한 금속 코팅이 형성됩니다.

1. 산화 방지(보호자)

동은 훌륭한 도체이지만, 공기와 수분에 노출되면 빠르게 산화하여 비도전층을 형성합니다. 이 산화는 솔더링을 사실상 불가능하게 만듭니다.

· 배리어 형성:HASL 공정은 노출된 모든 동박—패드, 스루홀, 링 패드—을 솔더 합금층으로 완전히 덮습니다. 이 금속 배리어는 산소와 수분이 동박에 도달하는 것을 효과적으로 차단합니다.

· 보관 유효 기간 연장:잘 도포된 HASL 마감은 PCB의 보관 유효 기간을 크게 연장하여, 부품이 부착되기 전에 수개월 동안 성능 저하 없이 보관할 수 있습니다.

2. 솔더링 가능성(촉진자)

모든 표면처리의 주요 역할은 최종 어셈블리 공정에서 완벽한 솔더링 가능성을 보장하는 것입니다. 이 부분에서 HASL이 진가를 발휘합니다.

· 사전 도포된 솔더:코팅이 곧 솔더이기 때문에, 어셈블리 시 사용되는 새로운 솔더 페이스트나 웨이브 솔더에 매우 수용적입니다. 새로운 솔더가 녹아 사전 도포된 HASL 층과 쉽게 결합합니다.

· 우수한 웨팅:"웨팅"으로 알려진 이 금속 결합은 강하고 신뢰할 수 있는 전기적·기계적 조인트를 형성하는 데 필수적입니다. HASL은 사용 가능한 최고 수준의 웨팅 표면 중 하나를 제공하여 "논웨팅" 또는 "디웨팅"과 같은 결함을 최소화합니다.

현대 PCB 환경에서의 HASL

무전해 니켈 침지 금(ENIG)과 같은 최신 표면처리가 미세 피치 및 고주파 애플리케이션에서 인기를 끌고 있지만, HASL은 몇 가지 중요한 이유로 여전히 중요한 위치를 차지하고 있습니다.

· 비용 효율성:HASL은 가장 경제적이고 빠른 표면처리 공정 중 하나로, 대량 생산 및 비용 민감형 소비자 전자기기와 산업용 제어 기기에서 선호됩니다.

· 내구성:HASL의 두꺼운 금속층은 매우 견고합니다. 어셈블리 중 거친 취급에 견딜 수 있으며, 얇은 화학적 마감보다 기계적 손상에 덜 취약합니다.

· 무연 진화:산업계의 무연 부품 전환은 기존 주석-납 HASL 공정도 진화해야 함을 의미했습니다. 무연 HASL은 주석-은-구리(SnAgCu) 합금을 사용하여 공정의 장점을 유지하면서 RoHS 규격 적합 및 환경 기준을 충족합니다.

하지만 HASL에도 단점이 있습니다. 열풍 평탄화로 인해 패드가 약간 불균일해질 수 있으므로, 일반적으로 매우 미세 피치(≤0.5mm) 부품에는 사용하지 않습니다.

신뢰할 수 있는 표면처리에 대한 당사의 노력

 PCBgogo 에서는 표면처리가 사치가 아닌 제품 신뢰성의 초석임을 잘 알고 있습니다. 그렇기에 당사는 전통적인 HASL과 더 까다로운 무연 HASL을 모두 제공하며, 엄격한 공정 제어를 적용하여 균일하고 보호성이 뛰어나며 솔더링 가능성이 높은 코팅을 보장합니다.

당사는 열풍 평탄화 공정의 미묘한 차이를 마스터하여 패드의 편차를 최소화하고 더 광범위한 부품을 지원합니다. 당사의 역할은 경제적인 HASL의 신뢰성을 선택하든 프리미엄 마감을 선택하든 관계없이 동박이 보호되고 어셈블리 라인이 완벽하게 작동하도록 보장하는 것입니다. 보드를 설계할 때 당사는 개봉 즉시 솔더링할 준비가 되도록 만듭니다.
