PCB 유전체 층의 역할

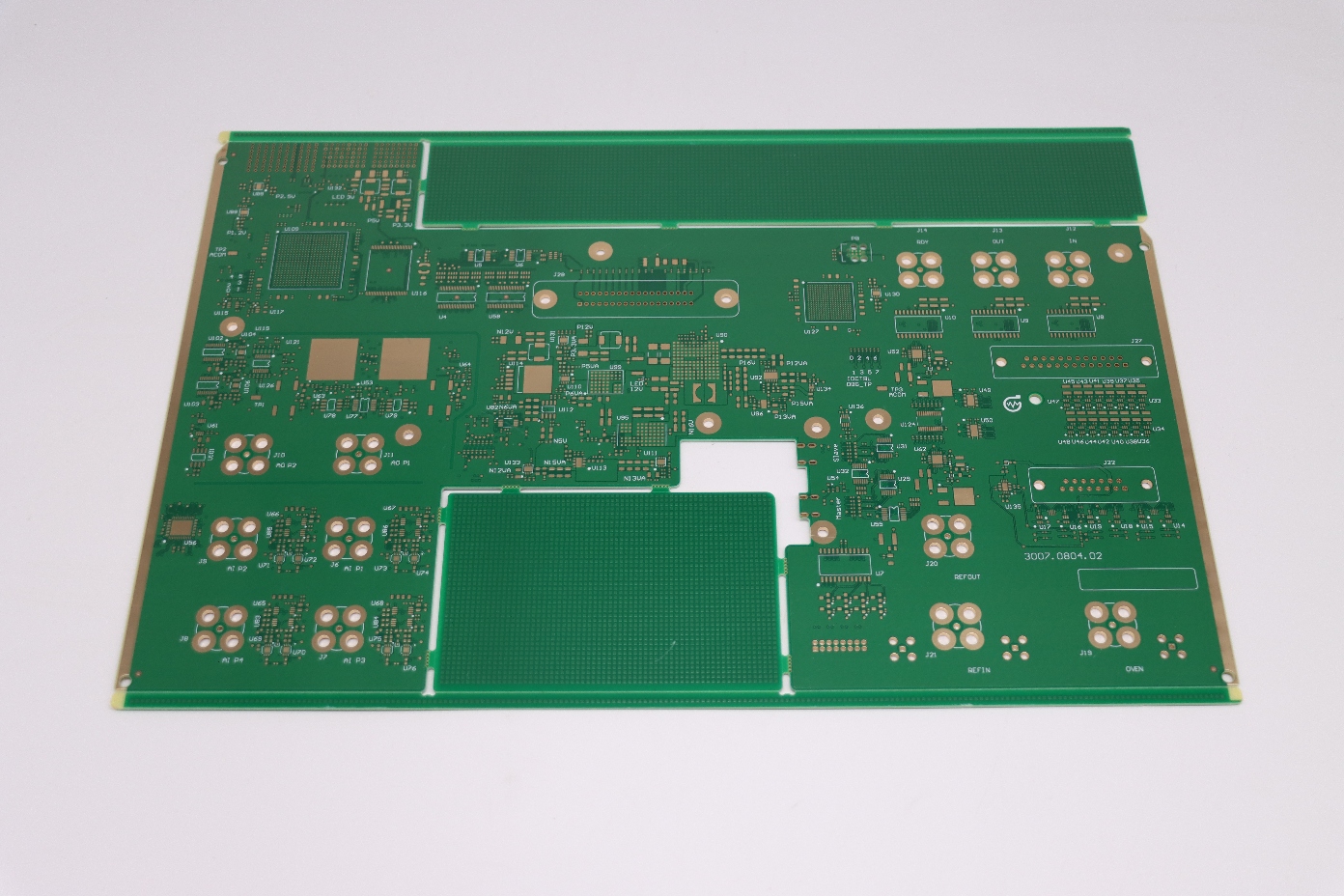

PCB 기판을 살펴볼 때 가장 먼저 눈에 들어오는 것은 표면 회로와 부품들입니다. 하지만 이러한 복잡한 회로를 지탱하고 절연해 주는 것이 무엇인지 궁금해 본 적이 있으신가요? 그 해답은 기판 내부에 있습니다. 바로 유전체 층입니다. 유전체 층은 PCB의 "뼈대"이자 "절연 가드" 역할을 합니다. 눈에 보이지 않지만, 매우 중요한 역할을 수행합니다.

유전체 층이란 무엇인가?

간단히 말해, 유전체 층은 PCB 내부의 절연 소재입니다. 서로 다른 도전성 동박 레이어 사이에 위치하여 단락을 방지합니다. 가장 널리 사용되는 유전체 소재는 FR-4 유리섬유 에폭시 기판으로, 유리섬유 강화 에폭시 적층판입니다.

유전체 층의 세 가지 핵심 기능

· 전기적 절연

이는 가장 기본적인 기능입니다. 유전체 층은 고속도로 중앙분리대처럼 작동하여, 각 레이어의 신호나 전원이 서로 간섭하지 않도록 보장합니다. 이것이 없다면 복잡한 다층 PCB 기판 설계는 불가능할 것입니다.

· 구조적 지지

유전체 층은 PCB에 기계적 강도와 안정성을 제공합니다. 기판의 두께와 강성을 결정하며, 동박 배선과 부품을 어셈블리 및 사용 중 손상으로부터 보호합니다.

· 신호 성능 - 고속 또는 고주파 회로(예: 5G 또는 Wi-Fi 6 기기)에서 유전체 층은 신호 품질에 직접적인 영향을 미칩니다. 소재의 유전 상수(Dk)는 신호 속도에 영향을 주고, 손실 계수(Df)는 신호 손실과 관련이 있습니다. 낮은 Dk/Df 값을 가진 소재는 신호 무결성을 유지하는 데 도움이 됩니다.

산업 동향 및 인사이트

오늘날 전자기기는 더 높은 주파수와 속도(예: 5G 통신, 자동차 레이더) 그리고 더 높은 밀도의 집적(예: 고밀도 상호연결 기판(HDI)) 방향으로 발전하고 있습니다. 이로 인해 유전체 층에 대한 요구사항이 더욱 엄격해지고 있습니다.

· 저유전 손실 소재 사용 증가: 변성 에폭시, PPE, PTFE 폴리테트라플루오로에틸렌과 같은 소재가 고급 애플리케이션을 넘어 소비자 전자기기까지 확대 적용되어, 더 빠른 데이터 전송을 지원하고 있습니다.

· 더 엄격한 두께 제어: 회로 배선이 미세화됨에 따라, 유전체 두께의 미세한 변화만으로도 임피던스 제어와 신호 품질에 영향을 미칠 수 있습니다.

· 더 높은 신뢰성 요구: 가혹한 환경(예: 자동차 전장)에서는 유전체 층이 우수한 내열성, 내습성, 장기 신뢰성을 제공해야 합니다.

결론: PCBgogo 의 약속

PCBgogo는 유전체 층의 중요성을 깊이 이해하고 있습니다. 유전체 층은 단순한 충전재가 아닙니다. PCB 성능과 신뢰성의 핵심 요소입니다. 그렇기에 당사의 생산 공정에서는 모든 디테일에 집중합니다. 글로벌 최고 소재 공급사와의 협업을 통한 소재 선정, 엄격한 압착 공정 관리, 정밀한 임피던스 검사까지. 당사가 납품하는 모든 기판이 강하고 안정적인 내부 "뼈대"를 갖추도록 보장합니다. 고주파 과제든 고밀도 설계든, 당사는 신뢰할 수 있는 PCB 솔루션을 제공하기 위해 노력합니다. 고객의 아이디어가 견고한 기반 위에서 실현될 수 있도록.
