표면실장 기술(SMT)은 현대 전자 제조에서 지배적인 방법이 되어 더 높은 부품 밀도, 더 빠른 생산, 향상된 신뢰성을 가능하게 합니다. PCB SMT 어셈블리를 처음 접하든 생산 워크플로를 개선하든, SMT 어셈블리 공정을 이해하는 것은 안정적이고 고품질의 결과를 달성하는 데 필수적입니다.

SMT 어셈블리 공정의 주요 단계는 무엇입니까?

PCB SMT 어셈블리 공정은 일반적으로 다음 핵심 단계를 포함합니다:

1. 솔더 페이스트 인쇄

솔더 페이스트는 스텐실을 사용하여 인쇄회로기판(PCB) 패드에 도포됩니다.

정밀한 페이스트량과 정확한 증착을 보장합니다.

이 단계의 품질은 솔더 조인트 신뢰성과 직접적으로 연관됩니다.

2. 부품 실장

고속 픽앤플레이스 장비가 부품(표면실장 부품(SMD))을 솔더 페이스트가 도포된 패드에 실장합니다.

이 단계는 정확도, 방향성, 일관성을 결정합니다.

3. 리플로우 전 검사(선택 사항)

일부 제조사는 솔더링 전 페이스트와 실장 정확도를 확인하기 위해 자동 광학 검사(AOI) 또는 수동 검사를 사용합니다.

4. 리플로우 솔더링

기판이 리플로우 오븐을 통과하며, 이 과정에서:

· 솔더 페이스트가 용융됩니다

· 부품이 패드에 본딩됩니다

· 제어된 가열 프로파일이 툼스톤 현상이나 공극과 같은 결함을 방지합니다

5. 리플로우 후 자동 광학 검사(AOI) 검사

자동 광학 검사(AOI)는 솔더 조인트, 극성, 부품 누락, 단락/오픈을 검증합니다.

6. 테스트 및 최종 품질 검사

작업 복잡도에 따라 인서킷 테스트(ICT), 기능 테스트, 수동 검사가 포함될 수 있습니다.

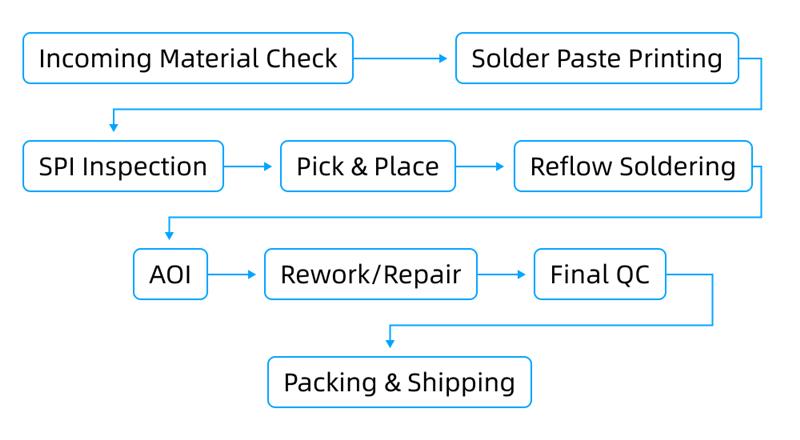

SMT 어셈블리 공정 흐름도

다음은 문서에 통합할 수 있는 간소화된 SMT 어셈블리 공정 흐름도입니다:

이 구조는 생산 라인 전반의 일관성, 품질 및 추적 가능성을 유지하는 데 도움이 됩니다.

어셈블리용 SMT 솔더 페이스트는 어디에서 구매할 수 있습니까?

신뢰할 수 있고 고품질의 SMT 솔더 페이스트를 찾고 계시다면, PCBGOGO

전문 인쇄회로기판(PCB) 및 PCB 어셈블리(PCBA) 제조사로서, PCBGOGO는 시제품 및 양산 요구에 적합한 안정적이고 산업에서 검증된 솔더 페이스트를 제공합니다. 또한 원스톱 PCB SMT 어셈블리 서비스를 제공하여, 자재 조달부터 어셈블리 완료까지 한곳에서 처리할 수 있어 편의성과 일관성을 제공합니다.

이미 PCBGOGO와 인쇄회로기판(PCB) 제조 또는 어셈블리를 진행 중이시라면, 간편하게 온라인 견적을 요청하시면 , 소량 및 대량 생산 모두 충족할 수 있습니다.
