전자 제품 제조의 빠르게 변화하는 세계에서 인쇄회로기판(PCB)에 완벽한 솔더 조인트를 구현하는 것은 예술이자 과학입니다. 부품이 소형화되고 기판 설계가 복잡해짐에 따라, 표준 표면실장 기술(SMT) 스텐실만으로는 부족한 경우가 많습니다. 바로 이때 스텝 스텐실이 필수적인 도구로 자리 잡으며, 복잡한 솔더 페이스트 도포량 요구 사항에 대한 정밀한 솔루션을 제공합니다.

스텝 스텐실이란 무엇이며 어떻게 작동하나요?

표준 SMT 스텐실은 PCB의 부품 패드와 일치하는 레이저 커팅된 개구부(어퍼처)가 있는 얇고 균일한 재질(일반적으로 스테인리스 스틸)의 시트입니다. 솔더 페이스트는 스퀴지를 사용하여 스텐실 위에 펼쳐지며, 개구부를 통해 패드 위로 페이스트를 밀어 넣습니다. 도포되는 페이스트의 양은 스텐실의 두께와 개구부 면적에 의해 직접 결정됩니다.

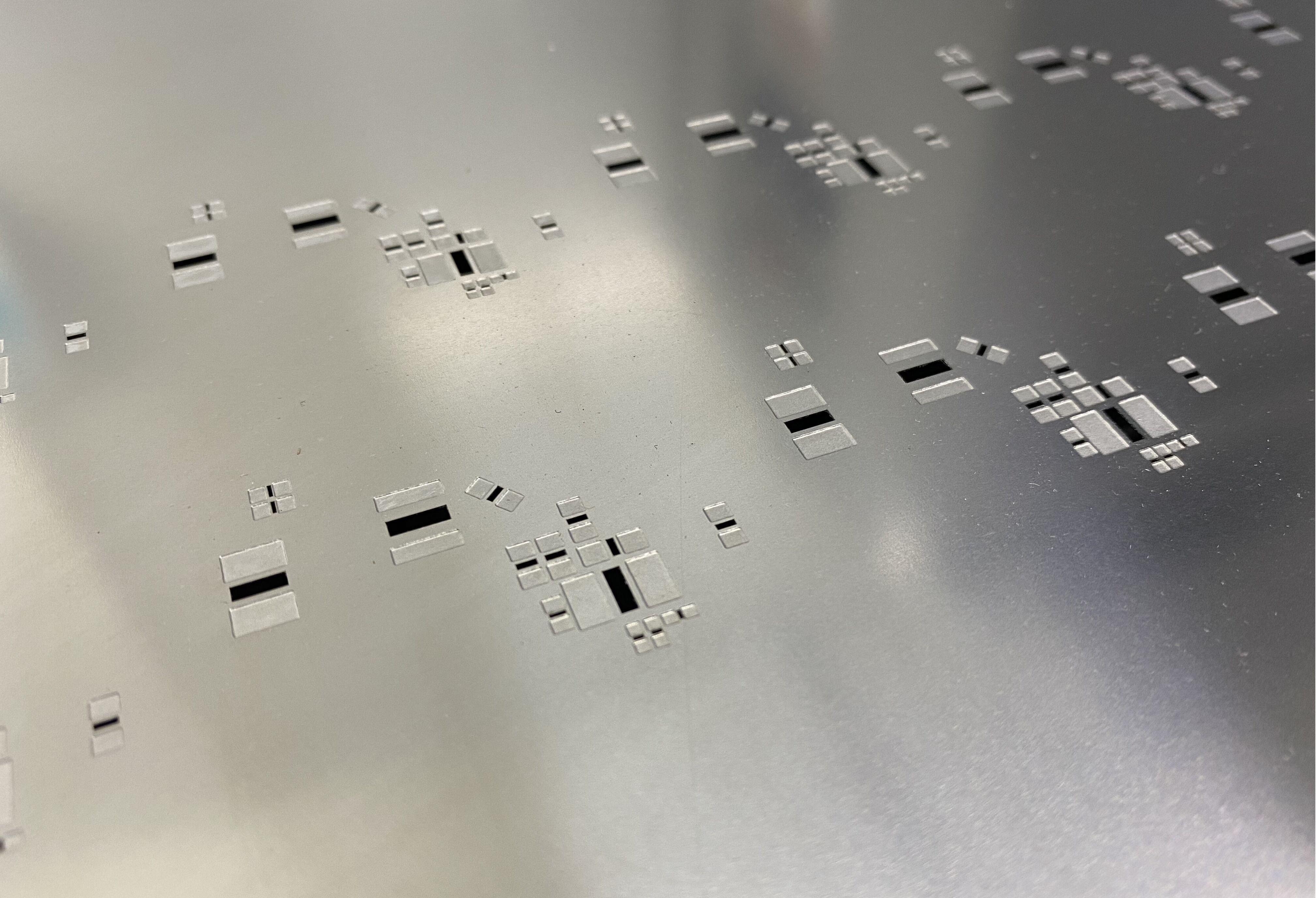

스텝 스텐실은 이 도구의 특수 버전입니다. 표준 스텐실과 달리, 표면 전체에 걸쳐 두께가 다른 영역을 가지고 있습니다. 이는 화학 에칭, 밀링 또는 레이저 용접과 같은 제조 공정을 통해 구현됩니다.

어떻게 작동할까요? 특정 영역에서 스텐실의 두께를 국부적으로 증가 또는 감소시킴으로써, 스텝 스텐실은 단일 인쇄 사이클에서 동일한 PCB 상의 서로 다른 부품에 도포되는 솔더 페이스트의 양을 정밀하게 제어할 수 있습니다.

스텝업 스텐실 vs. 스텝다운 스텐실

스텝 스텐실의 두 가지 주요 유형은 상반된 페이스트 도포량 요구 사항을 해결합니다.

이 설계를 이끄는 중요한 개념은 개구부의 면적비(Area Ratio = 개구부 면적 / 개구부 벽면 면적)입니다. 양호한 페이스트 릴리스 및 인쇄 품질을 위해서는 면적비를 일반적으로 0.66 이상으로 유지해야 합니다. 미세 피치 부품에 표준 두꺼운 스텐실을 사용하면 면적비가 이 임계값 아래로 떨어져 페이스트 릴리스 불량과 결함이 발생합니다. 스텝다운 영역은 스텐실의 두께를 국부적으로 줄여 해당 특정 부품의 면적비를 증가시킴으로써 이 문제를 해결합니다.

SMT 어셈블리에서 스텝 스텐실을 언제 사용해야 하나요?

스텝 스텐실 사용 여부는 기판의 복잡성과 비균일 솔더 페이스트 도포의 필요성에 달려 있습니다. 혼합 부품 기판에 단일 표준 스텐실을 사용하면 품질이 저하됩니다. 대형 부품에 충분히 두꺼운 스텐실은 미세 피치 부품에 결함을 일으키고, 그 반대의 경우도 마찬가지입니다.

PCB 설계에 단순히 개구부 크기 조정만으로는 해결할 수 없는, 솔더 페이스트 도포량 요구 사항이 크게 다른 부품들이 혼재된 경우 스텝 스텐실을 선택해야 합니다.

· 혼합 부품 크기: 가장 일반적인 이유는 매우 큰 부품과 매우 작은 부품이 나란히 배치된 경우입니다.

· 미세 피치 vs. 표준 부품: 대형 부품에 충분한 페이스트를 공급하면서도 미세 피치 소자(QFP, QFN 또는 소형 피치 BGA 등)에서 솔더 브릿지 단락을 방지하기 위해.

· 인트루시브 리플로우(Pin-in-Paste): SMT 리플로우 솔더링 공정 중 솔더링되는 스루홀 부품(커넥터 또는 헤더 등)용. 이들은 현저히 더 많은 양의 페이스트가 필요하므로 스텝업 영역이 필요합니다.

· 부품 동일 평면성 문제: 약간 들뜨거나 스탠드오프가 다른 부품을 보정하여 신뢰할 수 있는 조인트를 위한 충분한 솔더 볼륨을 확보하기 위해.

스텝 스텐실이 효과적인 애플리케이션

스텝 스텐실은 완벽한 첫 패스 수율 달성이 중요한 고신뢰성 및 고밀도 전자 어셈블리에서 필수적입니다.

· 고밀도 소비자 전자기기: 스마트폰 및 태블릿과 같은 기기로, 작은 기판 면적에 대형 커넥터(더 많은 페이스트 필요)와 소형 부품(더 적은 페이스트 필요)이 혼재되어 있습니다.

· 자동차 전장: 대형 전력 부품과 민감한 미세 피치 마이크로컨트롤러를 함께 사용하는 시스템으로, 진동 및 온도 사이클링 환경에서 조인트 신뢰성이 가장 중요합니다.

· 의료 기기: 다양한 부품 유형에 걸쳐 매우 높은 품질과 일관된 솔더 조인트가 요구되는 장비.

· 산업용/항공 방전: 견고한 커넥터와 정밀한 센서가 혼재된 PCB로, 기계적 강도와 전기적 성능 모두를 위한 정밀한 페이스트 도포량 제어가 필요합니다.

결론: 스텝 스텐실로 정밀도 극대화하기

스텝 스텐실은 현대 SMT 어셈블리에서 없어서는 안 될 도구로, 까다로운 혼합 부품 기판을 관리 가능한 단일 패스 인쇄 작업으로 전환합니다. 표준 스텐실보다 초기 제조 비용이 높고 납기가 길지만, 결함의 현저한 감소, 리워크 최소화 및 제품 신뢰성 향상을 통해 투자 비용을 신속하게 회수할 수 있습니다.

부품 크기가 크게 다른 모든 설계에서, 스텝 스텐실은 최적의 솔더 페이스트 도포량과 성공적인 PCB 어셈블리(PCBA)를 달성하기 위한 가장 효과적인 솔루션입니다. PCBGOGO와 같은 전문 제조업체는 이러한 복잡한 요구 사항을 이해하고, 첨단 전자 제품 제조의 요구를 충족하기 위해 고품질 맞춤형 스텝 스텐실 솔루션을 제공합니다.
