회로 기판은 왜 대부분 녹색일까?

왜 대부분의 회로 기판이 특정 녹색 계열인지 궁금해한 적이 있으신가요? 스마트폰부터 노트북까지 어디서나 볼 수 있지만, 아마 한 번도 깊이 생각해보지 않았을 것입니다. 다른 색상도 존재하지만, 녹색은 수십 년간 업계 표준으로 자리 잡았습니다. 이제 그 층을 하나씩 벗겨내며 이 흔한 색상 뒤에 숨은 이유를 알아보겠습니다.

솔더 마스크의 역할

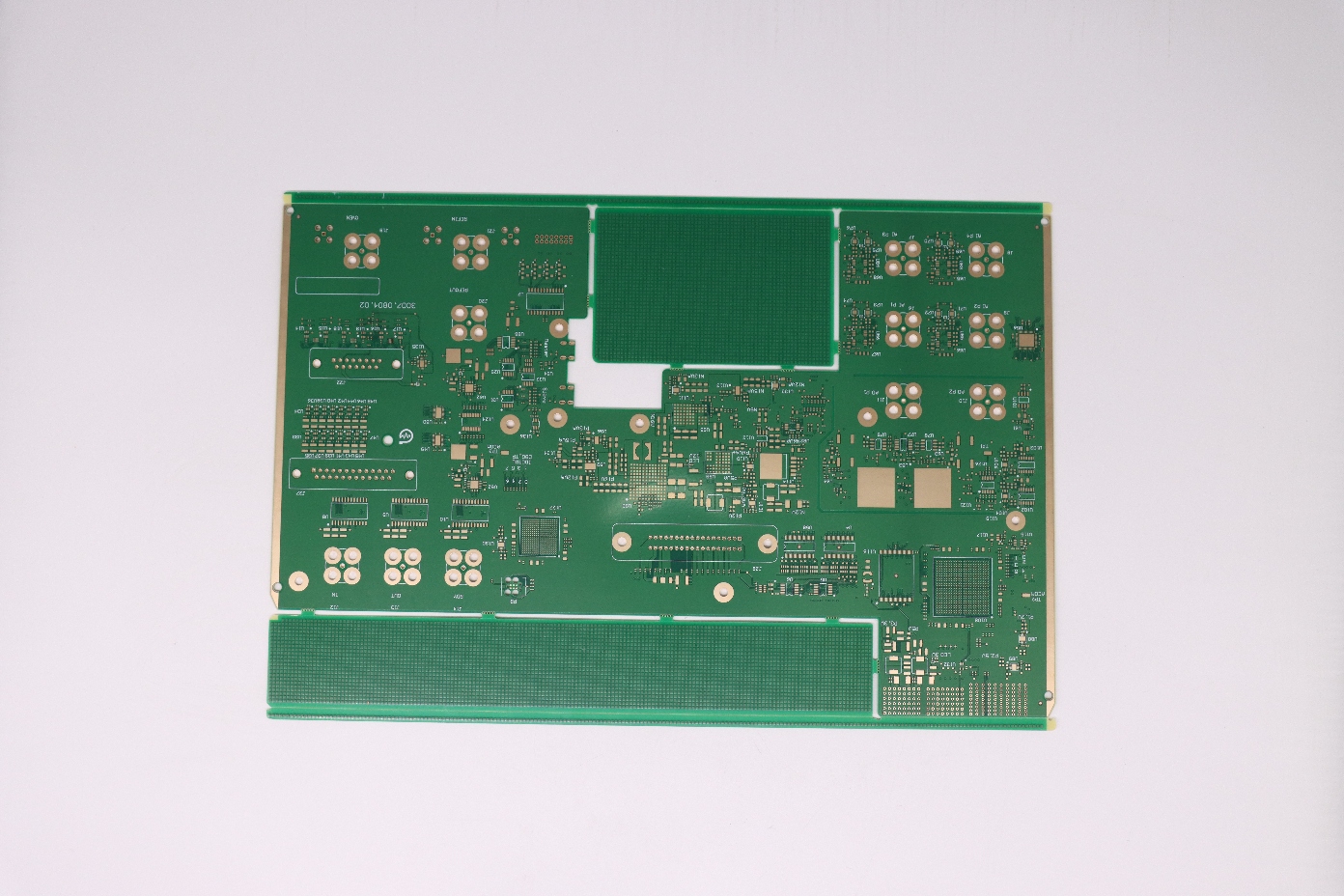

녹색은 회로 기판 자체의 색이 아니라, 인쇄회로기판(PCB)의 동박 배선 위에 도포된 보호층인 솔더 마스크(solder mask) 의 색상입니다. PCB 기재(substrate)는 일반적으로 갈색 또는 노란빛을 띠는 유리섬유 소재입니다. 솔더 마스크는 다음과 같은 중요한 기능을 수행합니다.

솔더 브릿지 방지: 솔더링 공정 중 솔더 마스크는 용융된 솔더가 인접한 패드나 배선을 실수로 단락시키는 현상, 즉 "솔더 브릿지(solder bridge)"를 방지합니다.

환경으로부터 보호: 미세한 동박 배선을 산화(oxidation), 부식 및 기타 환경적 손상으로부터 보호하여 회로의 수명과 신뢰성을 보장합니다.

전기적 절연: 전기적 절연을 제공하여 의도하지 않은 접촉을 방지하고 단락 위험을 줄입니다.

녹색이 표준이 된 이유

그렇다면 왜 하필 녹색일까요? 여기에는 역사와 실용성에 뿌리를 둔 몇 가지 핵심 이유가 있습니다.

1. 역사적 군사 규격: 20세기 중반, 미국 군대는 초기 PCB 기술 개발에 중요한 역할을 했습니다. 군은 전자 부품에 대해 엄격한 표준을 제정했으며, 녹색이 솔더 마스크 색상으로 선택되었습니다. 이 결정은 낮은 반사율과 높은 대비를 포함한 여러 요인에 기반했습니다. 이 표준은 이후 상업용 전자 산업에서 널리 채택되었습니다.

2. 최적의 시각적 대비: 녹색은 뛰어난 시각적 대비를 제공합니다. 흰색 실크 인쇄(silkscreen) 표시(텍스트, 기호 및 부품 외곽선)를 매우 잘 보이게 하여, 엔지니어와 기술자가 어셈블리, 검사 및 수리 작업을 수행할 때 필수적입니다. 또한 무광 녹색 배경에서 반짝이는 동박 배선과 솔더 패드를 쉽게 식별할 수 있습니다. 이 대비는 자동 광학 검사(AOI) 시스템을 사용한 품질 관리에 특히 중요합니다.

3. 비용 및 제조 효율성: 녹색 솔더 마스크는 가장 일반적이고 널리 생산되는 색상 중 하나입니다. 이는 원자재와 제조 공정이 고도로 최적화되어 있어 가장 경제적인 선택이 된다는 의미입니다. 제조업체들은 수십 년에 걸쳐 녹색 솔더 마스크 도포 공정을 완성하여 높은 수율과 일관된 품질을 보장하고 있습니다.

4. 눈의 피로도 감소: 밝은 조명 아래에서 회로 기판을 검사하는 데 오랜 시간을 보내는 엔지니어와 조립 라인 작업자에게, 녹색광의 특정 파장은 다른 색상에 비해 사람 눈의 피로를 덜 유발합니다. 이 미묘한 이점은 생산성 향상과 오류 감소에 기여합니다.

다른 색상의 부상

녹색이 주를 이루고 있지만, 미적 및 기능적 이유로 다른 색상도 점점 더 보편화되고 있습니다.

레드: 데모용 또는 교육용 기판에 자주 사용됩니다. 좋은 대비와 시각적으로 눈에 띄는 외관을 제공합니다.

블루: 취미용 프로젝트 및 특정 시제품(prototype) 용도로 인기가 있습니다. 특정 브랜드나 제품 라인과 연관되는 경우가 많습니다.

블랙: 세련된 고급스러운 느낌을 줍니다. 그러나 낮은 대비로 인해 실크 인쇄 표시와 배선이 보기 어려워 수동 검사가 까다로울 수 있습니다. 메인보드나 그래픽 카드와 같은 고급 소비자 전자기기에 자주 사용됩니다.

화이트: 밝은 흰색 표면이 LED의 빛을 반사하고 강화하는 데 도움이 되는 LED 용도로 일반적으로 사용됩니다. 그러나 실크 인쇄 표시를 보기 어렵게 만들 수 있습니다.

옐로: 산업용 또는 군사용으로 가끔 사용됩니다.

PCB 색상의 미래

녹색은 신뢰성과 비용 효율성으로 인해 업계의 주력으로 남을 가능성이 높지만, 커스터마이징과 특수 용도를 향한 트렌드가 성장하고 있습니다. 취미용 전자기기 및 부티크 하드웨어 기업의 부상으로 컬러 PCB가 더 접근하기 쉽고 매력적으로 변했습니다. 색상 간 비용 차이도 줄어들고 있어, 블랙, 레드, 블루 PCB가 생산 실행에 더 실용적인 옵션이 되고 있습니다.

PCBgogo에서는 회로 기판의 색상이 단순한 미적 선택이 아니라 그 목적과 설계를 반영하는 요소라고 생각합니다. 저희는 다양한 솔더 마스크 색상을 제공하지만, 녹색은 검증된 성능과 효율성으로 인해 여전히 가장 인기 있고 신뢰받는 옵션입니다. 복잡한 제품을 설계하는 전문 엔지니어든 첫 회로를 만드는 취미가든, 아이디어를 현실로 구현할 수 있도록 적합한 소재 선택을 도와드리겠습니다.
