PCB 실크 인쇄의 역할

회로 기판 위의 흰색 표시를 본 적이 있으신가요? 바로 실크 인쇄(silkscreen) 입니다 — PCB의 "설명서"가 인쇄된 레이어라고 할 수 있습니다. 기판의 전기적 기능에는 영향을 미치지 않지만, 어셈블리와 수리 작업에 매우 중요합니다.

실크 인쇄가 알려주는 정보

실크 인쇄는 다음과 같은 주요 시각 정보를 제공합니다:

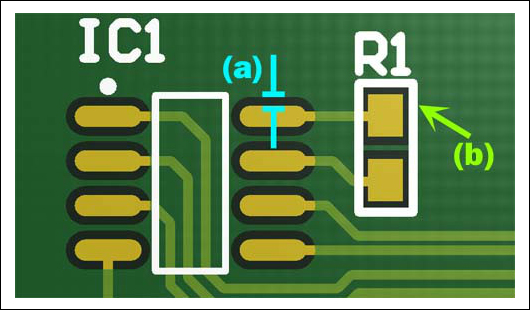

· 부품 외곽선: 각 부품이 배치될 위치를 표시합니다.

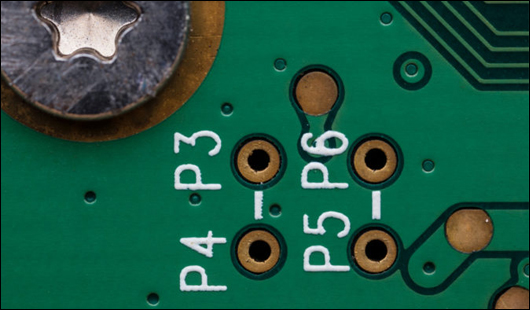

· 참조 지정자(Reference Designators): R1 또는 U5와 같은 영숫자 코드로 특정 부품을 식별합니다.

· 극성 표시(Polarity Indicators): 극성이 있는 부품의 올바른 방향을 나타내는 "+" 기호와 같은 심볼입니다.

· 로고 및 정보: 제조사 로고, 부품 번호 또는 개정 코드가 포함됩니다.

실크 인쇄가 중요한 이유

실크 인쇄는 PCB 작업의 전체 과정을 훨씬 더 수월하게 만듭니다. 어셈블리 공정을 간소화하고, 문제 해결 및 수리를 더 빠르게 하며, 부품 배치를 쉽게 확인할 수 있게 하여 품질 관리를 향상시킵니다.

PCBgogo 는 실크 인쇄가 항상 선명하고 깔끔하게 출력되도록 보장합니다. 잘 설계된 실크 인쇄 레이어는 어셈블리와 수리가 용이한 고품질 제품을 위해 필수적이라고 생각합니다.
