실크 스크린

실크스크린은 일반적으로 PCB에서 흔히 볼 수 있는 흰색 이미지나 텍스트입니다. 잉크 실크스크린은 비전도성 에폭시 잉크를 사용합니다. 일반적으로 사용되는 표준 색상은 흰색, 검은색, 노란색이지만, 다른 색상도 사용할 수 있습니다. 잘 설계된 실크스크린은 PCB 제작 과정에서 발생할 수 있는 오류와 오류를 발견하는 데 걸리는 시간을 줄여줍니다.

____________________________________________________________________________________________________________________________

실크스크린에는 어떤 정보가 담겨 있나요?

실크스크린 인쇄에는 PCB 조립 및 제조에 관한 많은 정보가 담겨 있으며, 이는 부품의 정확한 배치와 방향 설정에 매우 중요합니다. 따라서 실크스크린 인쇄는 효과와 실용성을 보장하기 위해 읽기 쉽고 명확해야 합니다. 실크스크린에는 일반적으로 다음과 같은 정보가 포함됩니다.

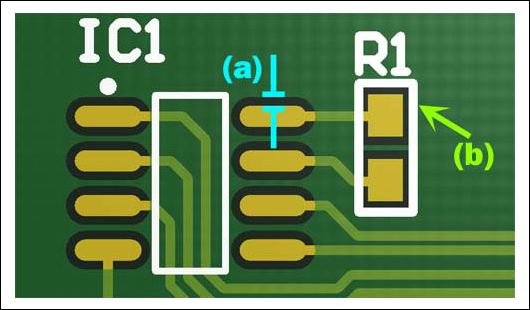

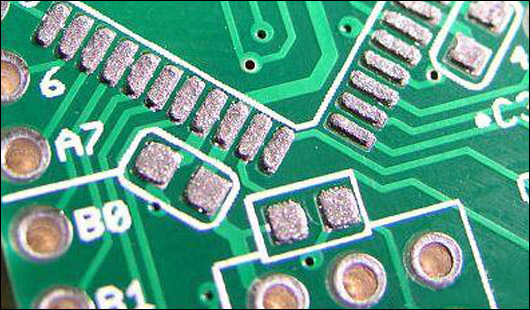

● 식별자, 구성 요소 라벨, 로고.

● 구성 요소의 유형을 식별하십시오.

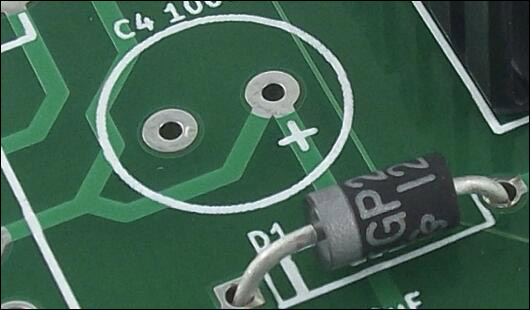

● 편광 성분의 방향을 표시하십시오.

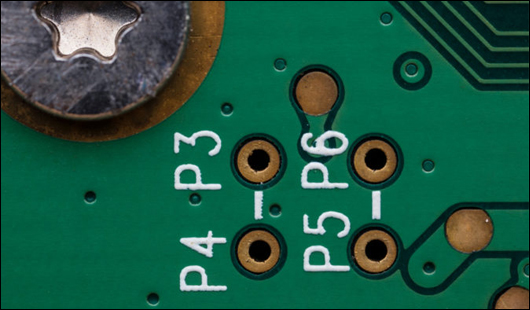

● 어떤 핀을 어떤 패드에 연결해야 하는지 표시하십시오.

● 경고 기호: 일부 매개변수는 사용을 피해야 합니다.

● 부품 번호, 테스트 포인트,

● 라벨링: 제조업체 정보, 모델명, 일련번호, 시험 인증서, 날짜.

____________________________________________________________________________________________________________________________

실크스크린 인쇄 방법 세 가지

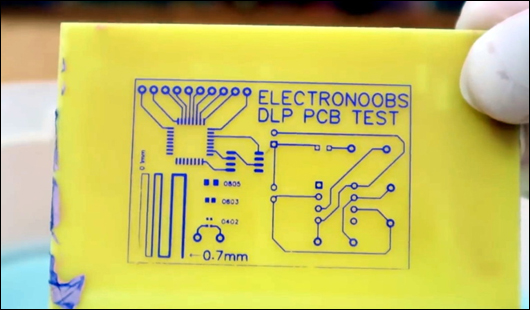

1. 직접 인쇄 방식(DLP)

이 실크스크린 방식은 아크릴 잉크를 사용하는 개별 잉크젯 프린터를 이용합니다. 아크릴 잉크는 인쇄 후 UV 광선을 쬐어 경화됩니다. DLP 방식은 PCB 실크스크린 인쇄에 있어 가장 정확하고 빠른 방식으로 여겨지지만, 가장 비용이 많이 드는 방식입니다.

.........................................................................................................................................................................................................................................................

2. 액체 광 이미징(LPI)

LPI(액상 에폭시)는 기판에 액체 감광성 에폭시를 도포한 후 자외선을 쬐어 경화시키는 공정입니다. 이 방법은 텍스트와 이미지의 해상도가 가장 높지만 시간이 더 오래 걸립니다. 실크스크린 인쇄 방식중 비용 효율적인 방법입니다.

3. 수동 인쇄

수동 인쇄 방식은 나일론 재질의 텍스트 스텐실을 사용합니다. 스텐실을 이용하여 에폭시 잉크를 보드에 도포한 후, 보드를 구워서 잉크를 경화시킵니다. 이 방식은 LPI 방식보다 제조 속도가 빠르고 간편하지만, 정확도가 떨어집니다.

오늘날 고밀도 PCB 설계에서는 글자 크기를 줄이고 가독성을 높여야 합니다. DLP 방식은 이러한 요구를 충족할 수 있어 실크스크린 인쇄에 최적의 선택입니다. 예산이 충분하다면 DLP 방식을, 비용 효율적인 솔루션을 원한다면 LPI 방식을 고려해 보세요. 실크스크린 인쇄 품질이 크게 중요하지 않다면 수동 인쇄 방식도 사용할수 있습니다.

이제 PCB 조립에서 실크스크린 인쇄의 중요성을 더 잘 이해하게 되었습니다. 실크스크린 인쇄는 PCB 제조에서 가장 중요한 단계는 아닐지라도, 제조업체와 엔지니어가 부품을 쉽게 식별하고 찾을수 있도록 도와주는 유용한 역할을 합니다. PCBgogo는 고객에게 고품질 실크스크린 인쇄 서비스를 제공합니다. PCB 조립 프로토타입이나 기타 제조 공정에 문제가 발생하면 언제든지 문의해 주세요!
