도금 관통 슬롯

도금 관통 슬롯이란 무엇입니까?

도금 슬롯, 금속 슬롯, 그리고 컷아웃은 PCB 제조에서 동일한 기술을 지칭하는 용어입니다. 도금 슬롯이란 슬롯에 구리를 도금한 것을 의미합니다. 실제로 도금 슬롯은 원형이 아닌 형태의 도금 스루홀 패드를 가리킵니다. 원형 도금 스루홀은 대부분의 스루홀 부품에 이상적인 형태이지만, 직사각형이나 블레이드 형태의 리드를 가진 부품들도 많기 때문에 도금 슬롯이 필요합니다.

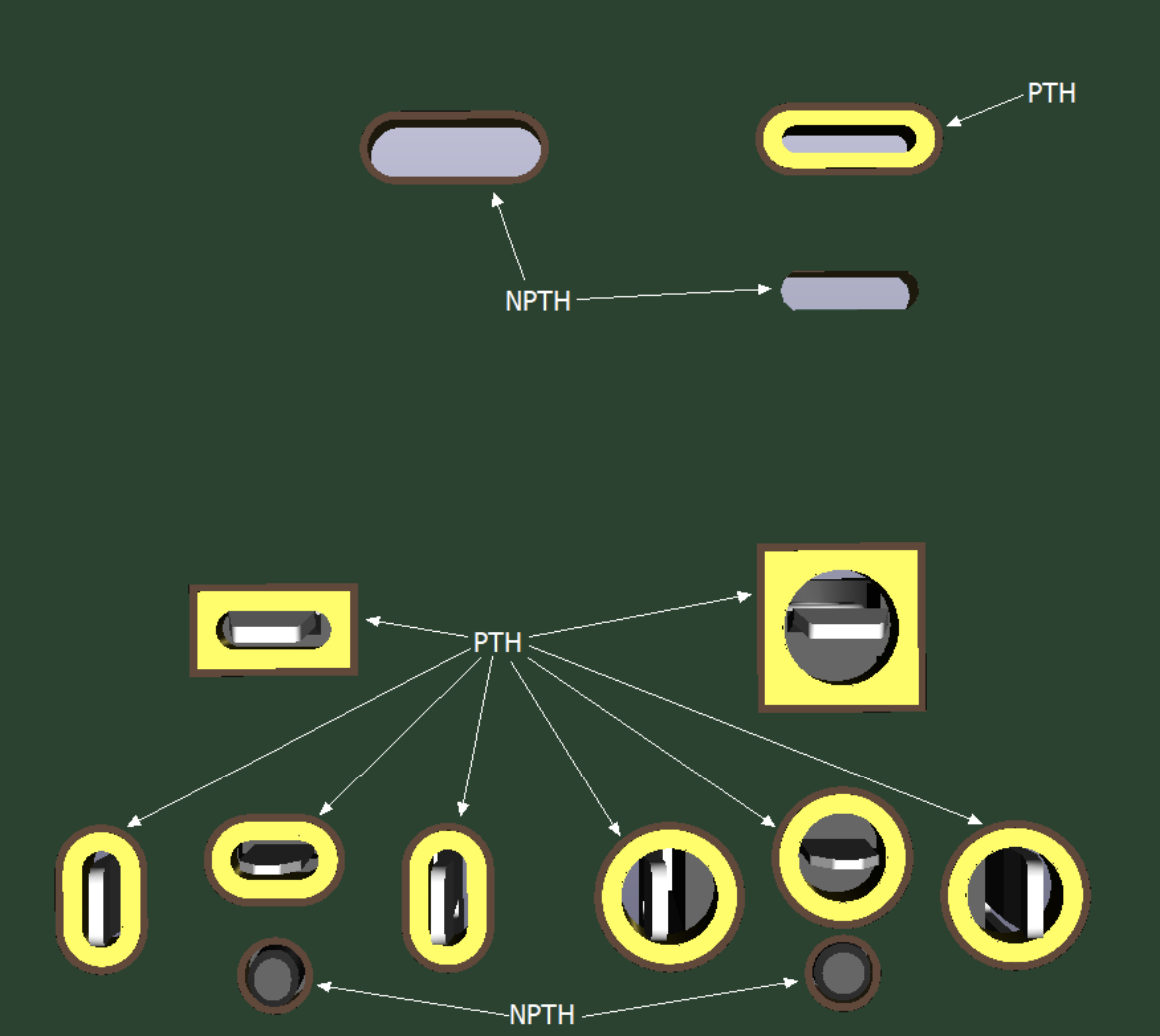

슬롯 도금 공정은 홀 도금 공정과 동일합니다. 먼저 슬롯을 밀링 가공하고, 그 다음 동박 공정을 진행하며, 마지막으로 표면 마감 처리를 합니다. 슬롯에는 도금 관통형(PTH)과 비도금 관통형(NPTH) 두 종류가 있습니다.

PCB 프로파일에서 슬롯을 정의하는 방법은 무엇입니까?

슬롯을 명확하게 정의하는 가장 좋은 방법은 Gerber 파일의 기계 레이어에 슬롯/컷아웃과 PCB 프로파일을 표시하는 것입니다. 사용하는 PCB 설계 소프트웨어에 기계 레이어가 없다면 별도의 레이어를 추가해야 합니다. 어떤 슬롯이 올바른지 확실하지 않은 경우 README 파일에 슬롯 위치를 명시해 주세요.

일부 CAD 시스템에서는 드릴 파일에 슬롯을 정의하는 것이 안전합니다. 단, 슬롯은 X축과 Y축 치수를 함께 정의해야 합니다. 슬롯을 구리 레이어나 범례 레이어에만 정의하는 것은 PCB 제조업체에서 쉽게 간과하거나 오해할수 있으므로 피하는 것이 좋습니다.

PCB에 슬롯이나 절단부가 있는 경우, 주문 시 엔지니어에게 미리 알리거나 요구 사항을 명시해 주시는 것이 좋습니다.

____________________________________________________________________________________________________________________________

PCBgogo의 도금 슬롯 기능

PCBgogo에서 제공하는 도금 슬롯의 최소 크기는 0.5mm이고, 도금되지 않은 슬롯의 최소 너비는 0.8mm입니다. 핀 크기가 커짐에 따라, 특히 대형 블레이드형 커넥터에는 원형 구멍보다 도금 슬롯을 사용하는 것이 더 유리합니다. 또한 도금 슬롯은 원형 구멍보다 공간을 적게 차지하므로, 크기나 공간이 제한된 PCB 설계에 도움이 됩니다.

PCBgogo는 경험이 풍부한 PCB 제조업체로서, 다양한 고객의 요구를 충족하기 위해 최첨단 제조 장비와 탄탄한 기술 지원을 제공합니다. 도금 슬롯이나 도금 홀에 대한 자세한 정보가 필요하시면 언제든지 이메일 또는 온라인 서비스를 통해 문의해 주세요.
