레이어 배치 방향

레이어 방향은 서로 다른 레이어를 구분하는 데 사용됩니다. 많은 레이아웃 프로그램에서 좌우 반전된 데이터 출력을 허용하기 때문에 레이어 레이블이 없거나 잘못된 경우 제조상의 문제가 발생하기 쉽습니다. 따라서 각 레이어에 고유한 레이블을 지정하는 것이 PCB를 정확하게 생산하는데 필수적입니다. 이 규칙은 PCB 프로토타입 조립 및 대량 생산 모두에 적용됩니다.

레이어 방향과 관련된 몇 가지 상황

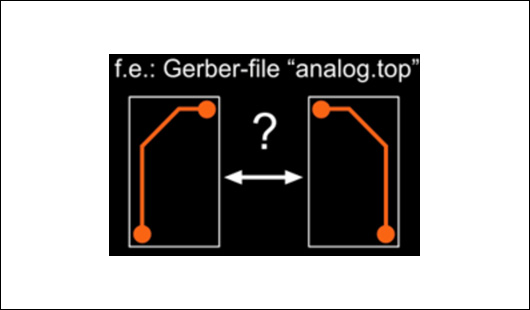

| 레이어 방향에 대한 레이블 없음

어떤 레이어가 최상위 레이어이고 어떤 레이어가 최하위 레이어인지 구분할 수 있나요? 잘 모르겠네요.

그림에서 볼 수 있듯이, 파일 데이터에 최상층과 최하층이 정의되어 있더라도 층 방향을 정확히 알 수는 없습니다. 거의 모든 CAD 프로그램은 단면 기판과 다층 기판 모두에 대해 데이터의 좌우 반전 출력을 허용하기 때문입니다.

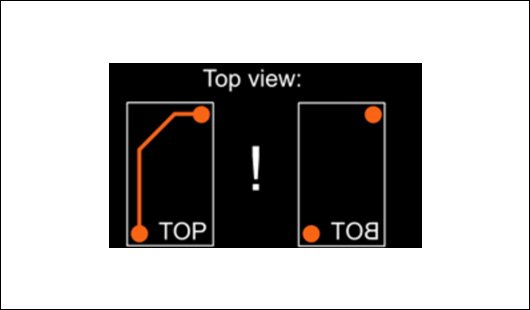

| 레이어 방향에 대한 올바른 레이블 지정

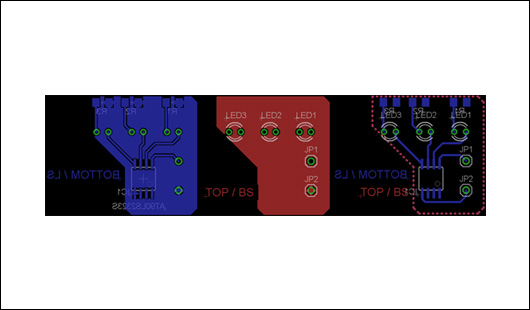

그림에 나타난 것처럼 구리 표면에 층 방향 표시가 나타나야 하며, 이것이 올바른 층 방향입니다.

위에서 봤을 때 "TOP"이라는 글자는 읽을 수 있어야 하고, "BOT"은 좌우 반전되어 선명하게 보여야 합니다.

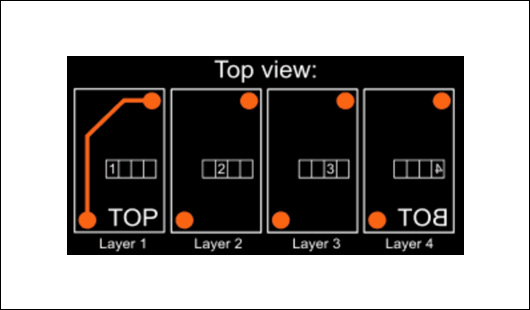

| 다층 기판의 레이어 방향

다층 PCB의 경우 각 층에 연속적인 레이블을 사용해야 하며, 이렇게 하면 층의 방향을 쉽게 식별할수 있습니다.

층 방향 표시를 위한 기준

1. 최상위 레이어와 최하위 레이어 각각에 대해 별도의 데이터를 생성해야 합니다.

2. 각 층에 라벨을 붙이고 보드 안쪽이나 바깥쪽에 텍스트를 부착하는 것이 좋습니다.

3. 레이어 방향을 표시하는 데 사용되는 텍스트는 읽기 쉽고 명확해야 합니다. 또한 텍스트는 트레이스와 동일하게 새겨져야 하며, 트레이스 설계 규칙을 준수해야 합니다.

4. "TOP"이라는 단어는 정면에서 선명하게 보여야 하며, 하단 레이어의 "BOT" 글자는 상단에서 좌우 반전되어야 합니다. 그래야 PCB 제작이 완료된 후 "BOT"를 읽을 수 있습니다.

PCB 제조에서 레이어 방향은 매우 중요합니다. 레이어에 정확하게 라벨을 붙이는 것을 잊지 마세요! 레이어 방향에 대해 여전히 궁금한 점이 있으면 언제든지 문의해 주세요.
