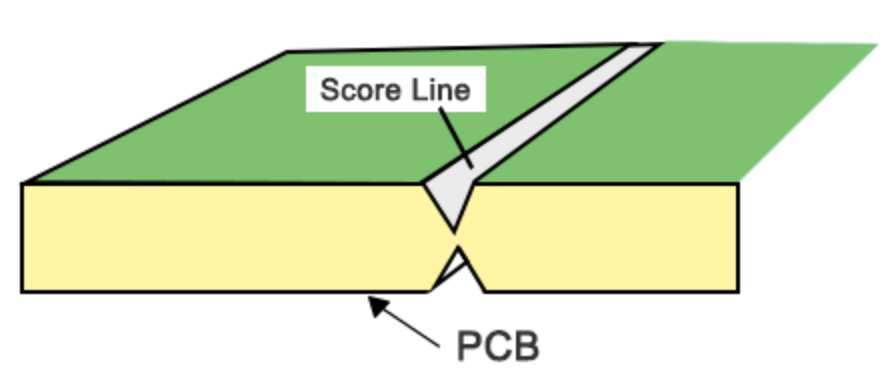

최종 제조 단계는 V-스코어링 또는 탭 라우팅을 통해 생산 패널에서 PCB를 절단하는 것입니다. V-스코어링은 V-컷, V-그루브라고도 하며, 탭 라우팅과 함께 PCB 제조에서 일반적으로 사용되는 패널 가공 방식입니다. V-스코어링의 특징은 패널 보드의 상단과 하단에 V자 모양의 금을 내고, 서브 보드 사이에 얇은 융기만 남겨두어 보드 사용 시 쉽게 분리할 수 있도록 하는 것입니다.

V-스코어링에 관해 이야기할 때, PCB 점프 스코어링을 빼놓을 수 없습니다. 점프 스코어링이란 V컷 블레이드가 패널 끝부분에 도달하기 전에 기판 표면을 "점프"하듯이 넘어가는 특수한 기술을 말합니다. 이 기술은 정밀한 V-스코어링 장비와 정확한 프로그램을 필요로 하며, 그렇지 않을 경우 불량한 결과를 초래할 수 있습니다.

____________________________________________________________________________________________________________________________

PCB 패널에 V-스코어링을 사용하는 이유는 무엇일까요?

PCB 제조 및 조립에서 V자형 스코어링 패널이 선호되는 이유는 PCB 조립 후 PCB를 효율적으로 분리할 수 있기 때문입니다. 또한 V자형 스코어링 패널은 PCB 제조 과정에서 재료비와 제작비를 절감할 수 있는 비용 효율적인 방법입니다. V자형 스코어링 패널의 또 다른 장점은 기계적 안정성을 위한 패널 테두리가 필요 없다는 점입니다.

이러한 장점 때문에 V-스코어링은 소량 생산의 PCB 프로토타입 조립 프로젝트든 대량 생산의 PCB 제조든 관계없이 생산 효율을 향상시키는 데 일반적으로 사용됩니다.

하지만 V-스코어링이 유일한 기판 분리 방식일 경우, V-스코어링 장비가 기판 전체를 통과하며 V컷 공정 중에 멈출 수 없기 때문에 정사각형 PCB 또는 동일한 크기의 직사각형 PCB만 패널화할 수 있습니다. 탭 라우팅은 어떤 모양이든 가능하지만, 공정이 더 복잡하고 비용이 많이 듭니다.

___________________________________________________________________________________________________________________________

패널 평가에 V-스코어링을 사용하는 규칙

●   V자 득점선은 반드시 직선이어야 하며, 중간에 끊김 없이 보드 전체 길이를 따라 이어져야 합니다.

●   패널 전체 크기는 75mm * 75mm보다 크고 450mm * 1245mm보다 작아야 합니다.

●   하부 보드 사이의 간격은 0mm여야 합니다. (V컷 라인은 보드 외곽선과 동일합니다.)

●   최소 분리 레일(V자형 절단선과 외곽선 사이의 간격)은 5.0mm입니다.

●   표준 V자형 스코어링 각도는 30°입니다.

●   V자형 스코어링은 보드의 두께가 0.6mm 이상일 경우에만 사용하는 것을 권장합니다.

    두께가 0.6mm 미만일 경우, 한쪽 면에 V자형 절취선을 내는 것이 더 적합합니다.

●   키가 큰 부품과 연결 부위가 넓은 부품은 V컷 라인에서 최대한 멀리 떨어뜨려 놓으십시오.
