PCB 패널화는 동일하거나 서로 다른 여러 PCB 설계를 하나의 제조 패널로 결합하는 기술입니다. 여러 보드를 하나의 패널로 생산함으로써 제작 및 조립 과정에서 취급이 용이해지고 제조 비용이 절감됩니다. 조립 후에는 V-스코어링, 탭 라우팅 또는 기타 패널 분리 방법을 사용하여 개별 보드를 분리합니다.

PCB 제조 시 패널 설계가 필요한 이유는 무엇입니까?

제조 효율 향상

일부 PCB는 SMT 지그의 요구 사항을 충족하기에는 너무 작아서, 여러 PCB를 하나의 큰 보드에 넣어 제조하는 것이 더 편리합니다. 또한 자동화 장비에서 여러 PCB의 SMT 공정을 동시에 진행할 수 있으므로 장비 활용률을 높일 수 있습니다.

우수한 품질 관리

자동화된 생산은 품질 관리에 도움이 되고 제조 수율을 향상시킵니다.

PCB 조립 비용 절감

패널 설계는 자동 생산 라인에 더욱 적합하여 인건비를 절감할 수 있습니다. 또한, 다양한 형태의 PCB를 패널 설계를 통해 제작함으로써 PCB 면적을 효율적으로 활용하고 자재 낭비를 줄일 수 있습니다.

PCB 어셈블리의 패널 유형

V-스코어링

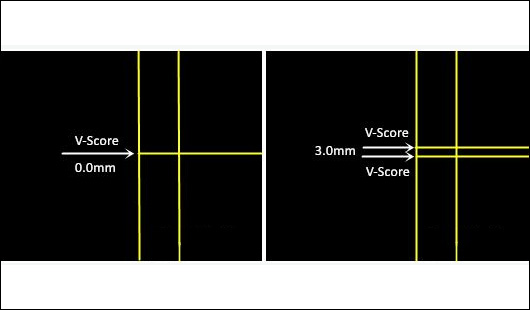

V-스코어링(V-컷 또는 V-그루브라고도 함)은 오늘날 가장 널리 사용되는 패널 유형입니다. 각 보드 사이의 V자형 선은 패널 내 각 보드를 연결하는 역할을 하며, 쉽게 파손될 수 있습니다. V-스코어링 기술을 사용하면 각 PCB 사이의 간격은 일반적으로 0.0mm 또는 0.3mm이며, 권장되는 V-컷 각도는 30°입니다.

V컷은 일반적인 패널 디자인에 적합하며, 절단선은 수평선과 수직선이어야 합니다. 이 패널 유형의 경우, 보드의 최소 크기는 75mm*75mm입니다.

라우팅 슬롯/밀링 슬롯 +탭(탭 라우팅)

라우팅 슬롯에는 두 가지 유형이 있습니다.

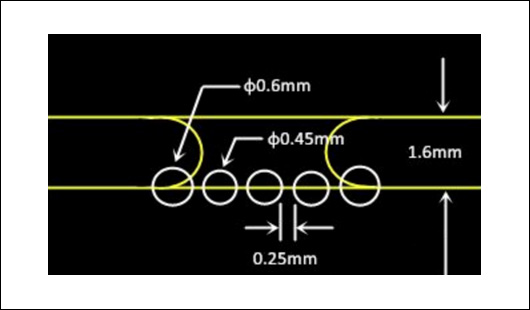

탭 라우팅(브레이킹 홀 포함)(스탬프 홀)

이 패널 유형은 스탬프 홀이라고도 하며, 일반적으로 원형 기판과 같은 특수 형상의 PCB에 사용됩니다.

이 패널 유형의 경우 각 PCB 사이의 간격은 1.6mm여야 하며, 홀 간격은 일반적으로 0.25mm보다 크고, 홀 직경은 0.45mm보다 커야 합니다.

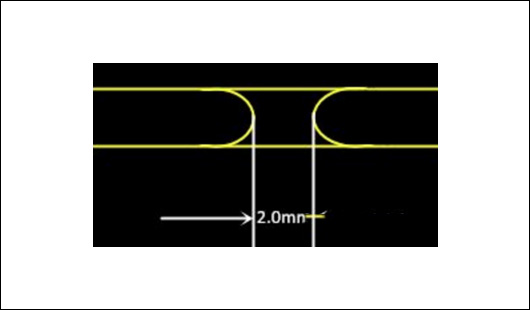

구멍 없는 탭 라우팅

탭의 너비는 최소 2.0mm 이상이어야 합니다.

V-스코어링 및 탭 라우팅 모두

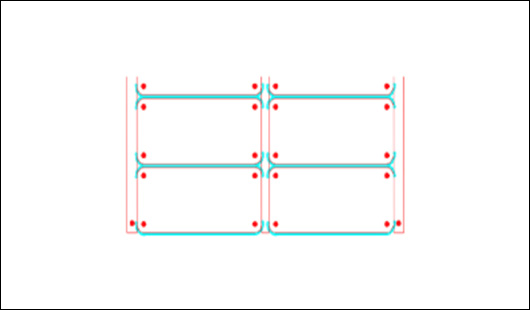

다음 그림과 같이 V-스코어링과 탭 라우팅 기술을 하나의 기판에 모두 사용할 수 있습니다. 기판 내 각 유닛 사이의 간격은 2.0mm 이상이어야 합니다. 일반적으로 V-스코어링 영역의 간격은 3.0mm, 탭 라우팅 영역의 간격은 1.6mm입니다.

패널의 기타 사양

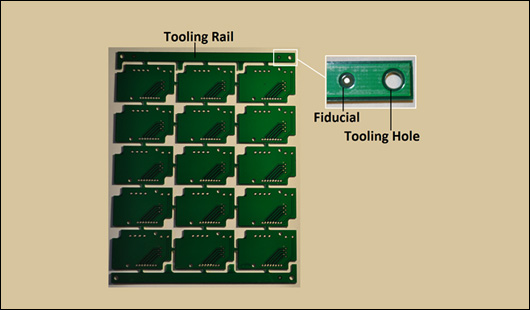

각 패널에는 최소 3개의 기준점이 필요하며, 기준점의 직경은 1.0mm여야 합니다. 일반적으로 툴링 홀은 2.0mm로 설정하고, 최소 툴링 스트립 폭은 5.0mm입니다. 패널 설계에 대한 추가적인 조언이 필요하시면 저희에게 문의해 주십시오.

PCBgogo의 패널 서비스

PCBgogo에서는 최소 75mm*75mm, 최대 600mm*500mm 크기의 PCB 조립 패널을 제작할 수 있습니다. 웹사이트에서 온라인 견적을 요청하실 때, 단품, 고객 맞춤 패널, PCBgogo 제작 패널 중 하나를 선택하실 수 있습니다. 주문 패널 디자인에 대한 아이디어가 있으시면 온라인 고객 서비스 또는 이메일로 문의해 주세요.service@pcbgogo.com.

    PCB 조립 견적 받기 →

자주 묻는 질문

조립을 위해 기판을 패널화해야 하나요?

대량 생산의 경우, 보드 크기가 50mm × 100mm보다 작거나 직사각형 이외의 모양이면 가능합니다. 더 큰 직사각형 보드는 여러 조각으로 조립할 수 있습니다. 시제품 제작이나 소량 생산의 경우에는 한 조각으로도 충분한 경우가 많습니다.

V자형으로 홈을 낸 패널에서 판재 사이에는 어느 정도의 간격을 두어야 할까요?

각 유닛 사이의 간격은 0.0mm 또는 0.3mm이며, V자형 절단 각도는 30°입니다. V자형 절단은 모든 유닛의 크기가 동일하고 모서리가 직선으로 정렬되어 있어야 합니다.

크기가 다른 판재로 구성된 패널에는 V자형 스코어링을 사용할 수 없는 이유는 무엇입니까?

V자형 스코어링 블레이드는 패널의 전체 폭을 한 번에 끊김 없이 절단하며 중간에 멈출 수 없습니다. 다양한 크기의 유닛이 혼합된 경우 연속적인 직선을 따라 절단할 수 없으므로 탭 라우팅이 대신 사용됩니다.

패널에는 몇 개의 기준 표시가 필요합니까?

패널 프레임에 직경 1.0mm의 기준점을 최소 3개 이상 표시해야 합니다. 이 3개의 표시를 통해 배치 장비는 위치와 회전을 모두 보정할 수 있습니다. 배치 정확도가 중요한 미세 피치 또는 BGA 패키지 옆에는 추가적인 기준점을 설치하십시오.

PCBgogo에서 패널을 제작해 줄 수 있나요?

네. 온라인 견적을 진행하실 때 "PCBgogo 패널"을 선택하시고, 패널 사양이 포함된 단일 보드 파일을 제공해 주세요.
