PCB 설계 및 레이아웃

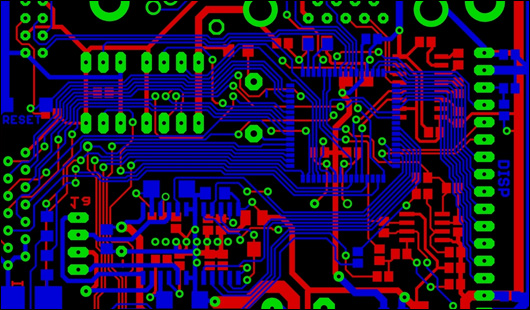

인쇄회로기판(PCB) 설계는 결코 쉬운 일이 아닙니다. 전자 제품 설계에서 매우 중요한 부분이며, PCB 배선 및 부품 배치 레이아웃을 포함합니다. 회로의 성능은 PCB 레이아웃에 크게 좌우되므로 PCB 설계 및 레이아웃 기술에 대해 자세히 알아보는 것이 중요합니다.

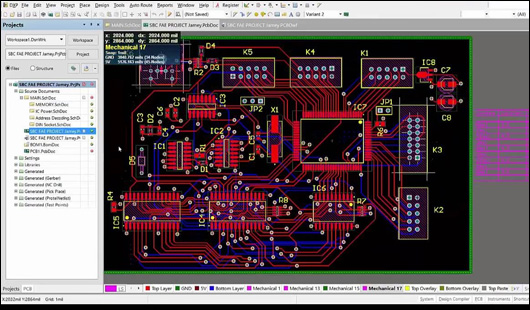

Altium Designer를 사용한 PCB 설계 및 레이아웃 단계

훌륭한 PCB 레이아웃 설계를 위해서는 회로 배치를 위한 적절한 PCB 설계 소프트웨어가 필요합니다. PCB 엔지니어 또는 학생들이 선호하는 PCB 설계 소프트웨어에는 Eagle, Altium Designer, Protel, OrCAD, EasyEDA, KiCAD 등이 있습니다. Altium Designer는 인기 있는 PCB 설계 소프트웨어입니다. Altium Designer를 예로 들어 설계 단계를 살펴보겠습니다.

●   회로도를 작성하세요

●   빈 PCB 레이아웃을 생성합니다

●   회로도를 캡처하고 PCB에 연결하세요

●   PCB 스택업을 설계합니다.

●   설계 규칙 및 DFM 요구사항을 정의합니다.

●   구성 요소 배치

●   드릴 구멍을 삽입합니다

●   경로 추적

●   레이블 및 식별자 추가

●   디자인 파일 생성

 전문 엔지니어라면 PCB 설계에 적합한 설계 소프트웨어가 필수적이라는 것을 잘 알고 있습니다. 그렇다면 실제 상황에 맞는 PCB 설계 소프트웨어는 어떻게 선택해야 할까요? 첫째, 소프트웨어가 필요한 기능을 충족하는지 고려해야 합니다. 둘째, 사용하기 쉬운지 확인해야 합니다. 또한, 단층 PCB 설계에 적합한지, 다층 PCB 레이아웃에 적합한지도 파악해야 합니다.

PCB 레이아웃 설계 시 유용한 몇 가지 팁

PCB 레이아웃 설계의 실용성을 높이고 불필요한 문제를 줄이기 위한 몇 가지 PCB 설계 팁을 소개합니다.

|  전체  PCB 레이아웃

PCB 설계를 시작할 때는 주요 부품과 회로에 대한 초기 계획을 세우는 것이 가장 좋습니다. 이렇게 하면 보드 면적과 트랙 레이어 수를 결정하는 데 도움이 됩니다.

|  구리 흔적

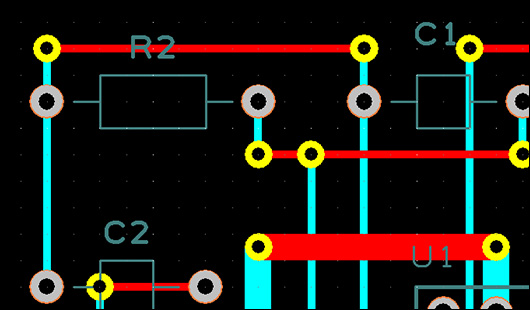

구리 배선은 깔끔하고 매끄러워야 합니다. 전문적인 PCB 설계에서는 대부분의 구리 배선이 45° 각도로 휘어지는 것을 볼 수 있습니다. 그 이유는 45° 각도가 90° 각도에 비해 부품 간의 전기적 경로를 단축시키기 때문입니다. 특히 고속 회로의 경우 90° 각도는 피하는 것이 좋습니다.

|  접지  케이블 및 전원 케이블

접지선이나 전원선과 같은 중요한 구리 케이블은 간섭 방지 능력과 전력 효율을 향상시키기 위해 가능한 한 두껍게 제작해야 합니다 .

|  파티션 디자인

회로 성능에 영향을 주지 않고 회로를 여러 부분으로 나눌 수 있습니다. 이러한 PCB 레이아웃은 상호 간섭을 줄이는 데 도움이 될 뿐만 아니라 회로를 깔끔하고 정돈되게 보이게 하여 향후 점검 및 유지 보수를 용이하게 합니다.

엔지니어는 제조 요구사항 및 안전 기준을 충족하기 위해 PCB 레이아웃 지침을 준수해야 합니다. 전문적인 PCB 레이아웃 설계는 제조 비용을 절감하고 제한된 공간에서 제품 성능을 향상시키는 데 도움이 됩니다. PCB 레이아웃 설계 또는 PCB 제조에 대한 자세한 정보가 필요하시면 저희에게 문의하십시오.
