스루홀 어셈블리란 무엇입니까?

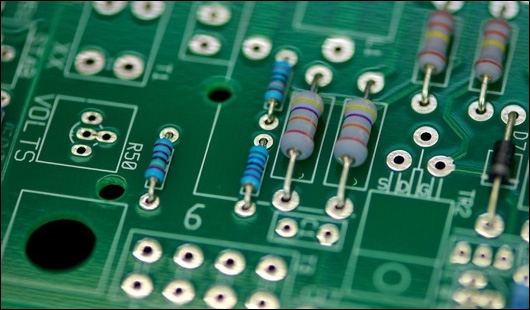

스루홀 조립은 부품을 리드를 통해 장착하는 전자 회로 제조 방식입니다. 이는 드릴로 뚫은 구멍에 리드를 삽입하고 웨이브 솔더링 또는 수동 솔더링을 통해 부품을 기판에 납땜하는 실장 공정을 의미합니다.

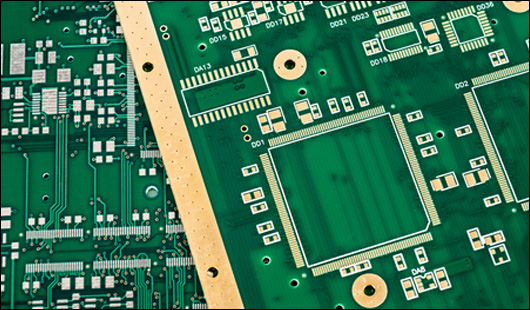

시간이 흐르면서 PCB 설계는 단면 기판에서 양면 기판으로, 그리고 다층 기판으로 발전해 왔습니다. 스루홀 조립 방식은 현대 전자 제품의 요구 사항을 충족하기 어려워졌습니다. 오늘날에는 SMT(표면 실장) 기술이 PCB 제조에서 스루홀 방식을 대부분 대체했습니다. 하지만 전해 콘덴서, 커넥터, 대형 변압기와 같은 일부 응용 분야에서는 스루홀 조립 방식이 여전히 필수적입니다.
관통형 조립체의 특징
| 높은 신뢰성
스루홀 조립 방식은 부품이 표면 납땜 방식(SMT)처럼 PCB 표면에 납땜되는 것이 아니라, 리드를 기판의 구멍에 삽입하여 고정하기 때문에 환경 스트레스에 대한 내성이 더 강합니다. 따라서 스루홀 조립 방식은 더욱 견고한 물리적 연결을 제공하며, 높은 신뢰성이 요구되는 군사 및 항공우주 산업에서 선호되는 방식입니다.
| 수동 조작이 간편합니다
스루홀 부품은 교체 또는 위치 조정이 용이하여 PCB 테스트 및 PCB 프로토타이핑이 필요한 애플리케이션에서 널리 사용되는 조립 방식입니다.
| 내구성 향상
내열성과 내응력이 뛰어나기 때문에 스루홀 부품은 산업 기계 및 장비에 널리 사용됩니다. 스루홀 LED는 밝기가 매우 높고 내구성이 뛰어나 대형 광고판의 LED 조명에도 사용됩니다.
| 제조 효율 저하
드릴 작업과 리드를 이용한 부품 고정이라는 추가 공정으로 인해 스루홀 조립은 시간이 많이 소요되어 비용이 증가하고 생산 효율이 저하됩니다.
| 제한된 PCB 설계
관통형 조립 방식은 다층 PCB에 적합하지 않습니다. 모든 층에 구멍을 뚫어야 하므로 레이아웃 설계 및 PCB 제조가 어려워지기 때문입니다. 또한, 전체 보드 크기가 표면 실장형 PCB보다 커져 적용 분야가 제한됩니다.
기술의 급속한 발전으로 일부 제조 방식은 점차 사라지고 있습니다. 스루홀 기술과 같은 기존 기술은 한계가 있지만, 여전히 새로운 기술에 비해 몇 가지 장점을 가지고 있습니다. 스루홀 기술은 신뢰성과 강도 덕분에 오랫동안 사용되어 왔습니다. PCBgogo는 스루홀 조립을 위한 반자동, 완전자동 및 수동 삽입 기술을 제공합니다. PCB 프로젝트에 스루홀 기술이 필요하시면 언제든지 문의해 주세요.
