패널 생성

패널 제작이란 여러 개의 PCB를 하나의 큰 패널에 모아서 제작하는 것을 의미합니다. 이 큰 보드를 패널이라고 합니다. 주문할 때 항상 단일 보드 또는 패널 디자인 중에서 보드 유형을 선택하는 것을 볼 수 있습니다. 대부분의 경우 비용 절감을 위해 패널 디자인을 선택하지만, 보드 크기가 패널에 비해 너무 크거나 특별한 요구 사항이 있는 경우에는 예외입니다.

패널 구성 이유

●   제조 효율 및 생산량 향상

●   SMT 조립 및 테스트에 편의성을 제공합니다

● 재료 절약 및 비용 절감

패널 유형

일반적으로 PCB 제조업체는 패널 제작 서비스를 무료로 제공하며, 고객의 패널 디자인에 따라 기판을 생산할 수도 있습니다. 다양한 패널 유형 중에서 선택할수 있으며, 모든 패널 제작 기술은 기판을 개별 보드로 쉽게 분리할수 있도록 설계되었습니다.

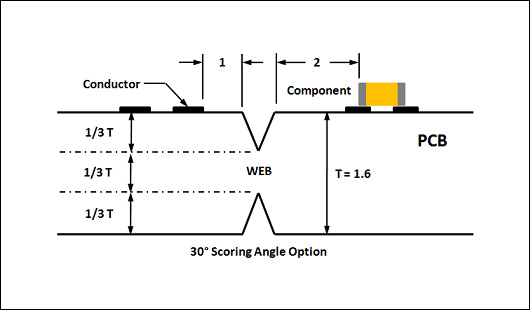

1.  V 스코어/V 컷/V 그루브

V컷팅기로 절단한 기판 사이에는 V자 모양의 홈이 있는데, 이 홈은 사용 중에 쉽게 파손될 수 있습니다. V컷팅은 직선 모서리를 가진 일반적인 모양의 PCB에 적합한데, V컷팅기가 작동 중에 멈추지 않고 기판 전체를 절단하기 때문입니다.

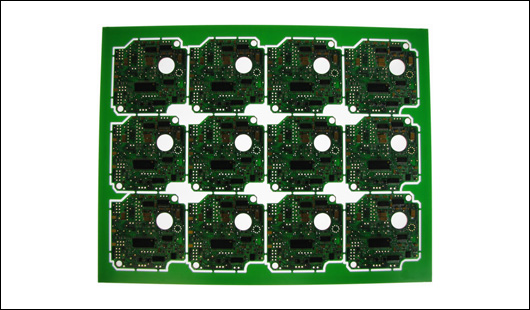

2.  라우팅 슬롯/밀링 슬롯 + 탭 (탭 라우팅)

라우팅 슬롯은 밀링 슬롯이라고도 하며, 보드 사이에 밀링 머신으로 가공한 슬롯을 의미합니다. 슬롯 중앙에는 탭이 있습니다. 탭 라우팅에는 두 가지 종류가 있습니다.

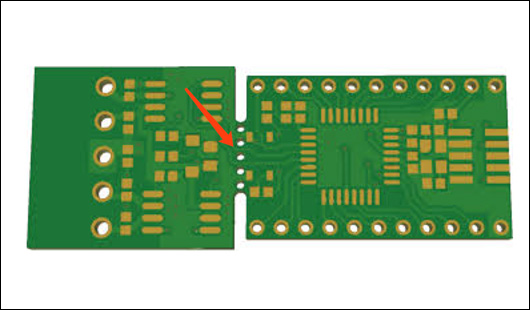

|  탭 라우팅(분리 구멍 포함)

크기가 다른 PCB 유닛도 이 기술에 더 적합합니다. 두 보드의 가장자리는 스탬프 구멍처럼 수많은 작은 구멍으로 연결되어 있어 쉽게 파손될수 있습니다.

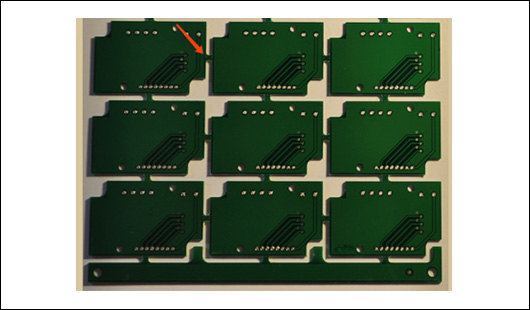

구멍 없는 탭 라우팅

3.  V-스코어링과 탭 라우팅의 조합

PCB 제조를 고려할 때, 때로는 하나의 패널에 V-스코어링과 탭 라우팅 기술이 모두 필요한 경우가 있습니다.

패널 토론 규칙 및 팁

●  패널의 모양은 정사각형이나 직사각형에 최대한 가까워야 합니다.

●   패널의 외부 프레임은 폐쇄형 고리 구조여야 하며, 이를 통해 PCB 패널이 고정 장치에 고정된 후에도 변형되지 않도록 할 수 있습니다.

●   외부 프레임과 내부 보드의 연결 지점 및 각 내부 보드 간의 연결 지점 근처에는 크기가 큰 장치나 돌출된 부품을 설치할 수 없습니다.

●   외부 프레임 모서리에 4개의 기준 구멍을 뚫어야 하며, 구멍의 강도는 제조 공정 중 파손되지 않도록 적절해야 합니다. 구멍의 직경과 위치 정밀도가 높아야 하며, 구멍 벽면은 버(burr) 없이 매끄러워야 합니다.

●   기준점을 설정할 때, 일반적으로 기준점 주변에 1.5mm보다 넓은 무납땜 영역을 남겨둡니다.

위에 언급된 사항 외에도 PCB 패널 설계 시 고려해야 할 다양한 규칙과 팁이 있습니다. PCB 패널 설계에 대한 문의 사항이 있으시면 언제든지 연락 주십시오. 최대 패널 크기는 500mm*600mm, 최소 크기는 75mm*75mm이며, 기판 분할 방식은 V-스코어링, 탭 라우팅, 또는 분할 없음 중에서 선택 가능합니다.
