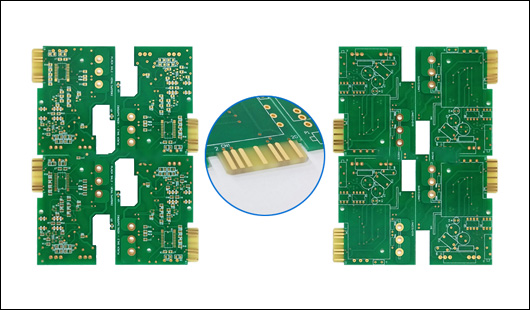

골드 핑거는 무엇인가요?

골드 핑거는 인쇄 회로 기판(PCB) 가장자리에 있는 금도금된 좁은 커넥터로, 여러 기판 사이 또는 컴퓨터의 보조 PCB와 마더보드 사이를 연결하는 역할을 합니다. 골드 핑거를 만드는데 금을 사용하는 이유는 금이 전기 전도성이 높고 내식성이 뛰어나기 때문입니다. 원료는 주로 플래시 골드이며, 골드 핑거는 자주 꽂았다 뺐다 해야 하므로 내마모성을 높이기 위해 니켈이나 코발트를 첨가하기도 합니다.

골드 핑거 도금 공정에는 두가지 종류의 금이 사용됩니다. 하나는 무전해 니켈 침적 금 도금(ENIG)입니다. ENIG는 비용 효율적이고 납땜이 용이하지만, 도금층이 부드럽고 얇습니다. 다른 하나는 경질 전기 도금 금입니다. 이 금은 단단하고 두꺼우며 내마모성이 뛰어납니다. 골드 핑거 도금 공정은 여러 세밀한 단계를 거쳐 진행되며, 이를 통해 생산 라인에서 나오는 모든 PCB가 정확한 신호를 전송할수 있도록 정밀하게 구성됩니다.

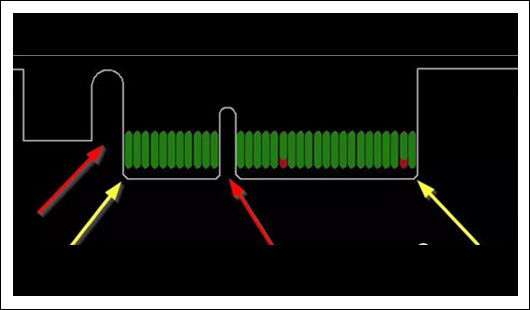

PCB 금도금 단자 설계 사양

금도금 핀의 설계는 도금 공정중 정상적으로 작동하기 위해 몇 가지 규칙을 따라야 합니다. 이러한 규칙을 준수하지 않으면 PCB가 마더보드에 제대로 연결되지 않거나 마더보드의 슬롯에 맞지 않을수 있습니다.

●   금도금 핀은 PCB 중심에서 바깥쪽으로 배치해야 합니다.

●   금도금 단자 부근에 솔더 마스크나 스크린 인쇄가 되어 있지 않습니다.

●   금도금 핀과 PCB 외곽선 사이에는 최소 1.0mm의 간격을 유지하십시오.

●   금 도금 단자에서 1.0mm 이내에는 도금 관통 구멍(PTH)이 없는 것이 좋습니다.

●   보드의 두께는 1.0mm 이상이어야 합니다.

●   45° 경사 가공이 필요한 금도금 핀의 경우, 손상을 방지하기 위해 핀과 기판 가장자리 사이에 충분한 공간이 있어야 합니다. 현재 PCBgogo에서는 금도금 핀에 대해 30°경사 가공만 가능합니다.

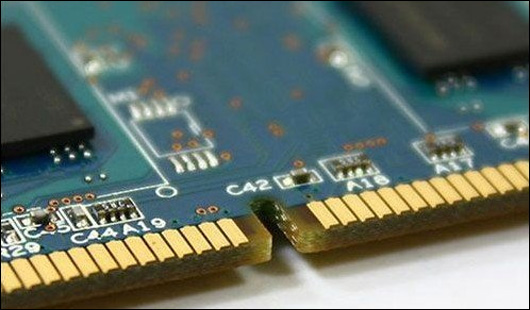

금손가락의 응용

금도금은 두 개 이상의 PCB 간의 통신을 가능하게 합니다. 연결 지점으로서 금도금은 전도성을 제공하고 사용 중 손상을 방지하는 역할을 합니다. 따라서 금도금은 설계자의 목적에 따라 다양한 전자 장치에 적용될수 있습니다. 대표적인 적용 사례는 다음과 같습니다.

●   메모리 카드 리더기의 PCB에 사용됩니다.

●   디지털 신호와 통신하는 기기(스마트워치 및 스마트폰).

●   외부 부품을 PCB에 연결하는 커넥터로 사용됩니다.

●   도터보드를 컴퓨터에 연결하는 커넥터로 사용됩니다.

●   컴퓨터의 성능을 크게 향상시키는 특수 어댑터로 사용됩니다.

●   스피커, 스캐너, 모니터와 같은 일부 외부 장치는 골드 핑거가 있는 컴퓨터에 연결할 수 있습니다.

●   컴퓨터화된 산업 기계의 연결 접점으로 사용됩니다.

오늘날 점점 더 많은 기술이 골드핑거에 의존하고 있습니다. 첨단 제품의 최고 성능을 보장하기 위해 골드핑거 제조 표준은 더욱 높아지고 있습니다. PCBgogo는 중국에서 가장 전문적이고 경험이 풍부한 PCB 제조업체 중 하나로, PCB 조립, 프로토타입 제작 및 소량 PCB 생산에 대한 턴키 서비스를 제공합니다. 골드핑거 또는 기타 PCB 제조 공정에 대한 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
