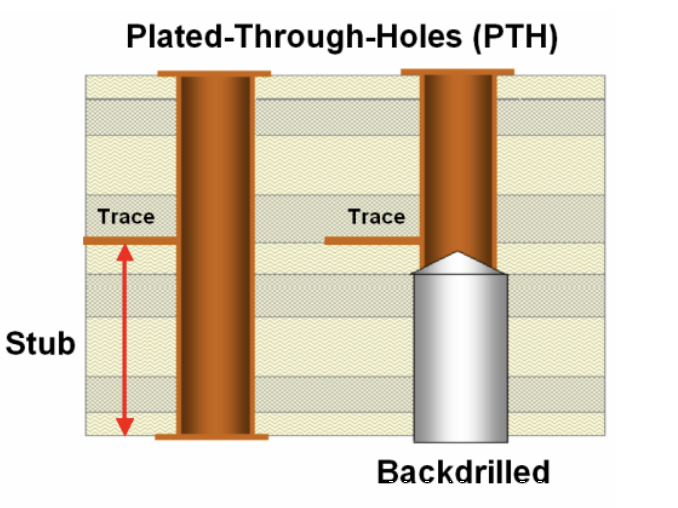

백드릴(또는 제어 깊이 드릴링)은 고속 다층 PCB에서 도금된 스루홀이나 비아의 스터브를 제거하는 데 사용되는 공정입니다. 스터브는 비아의 불필요한 부분입니다. 백드릴은 모든 유형의 PCB에 적용할 수 있습니다. 드릴링은 PCB 제조에서 시간과 비용이 많이 드는 공정이며, 기술적으로 여러 어려움이 따르는 공정이기도 합니다. 백드릴 공정도 마찬가지입니다.

 ____________________________________________________________________________________________________________________________

PCB 제조에서 백드릴이 필요한 이유는 무엇일까요?

스터브는 신호 반사 및 임피던스 불연속성의 원인이 되며, 신호 무결성에도 영향을 미칩니다. PCB에서 높은 비트 오류율(BER), 결정적 지터, 신호 감쇠 또는 기타 EMI 문제가 발생하는 경우 백드릴이 이상적인 해결책이 될 수 있습니다. 스터브가 길수록 신호 왜곡이 심해집니다.

고속 신호 애플리케이션에서 신호 품질 관리를 위해 블라인드 비아나 매몰 비아 대신 백드릴을 사용하는 이유는 무엇일까요? 백드릴은 블라인드 비아 및 매몰 비아 기술에 비해 비용이 저렴하기 때문입니다. 또한 백드릴을 사용하면 PCB 제조 난이도를 크게 낮출 수 있습니다.

____________________________________________________________________________________________________________________________

백드릴의 과정은 무엇인가요?

일반적으로 후면 드릴링은 PCB 제조의 마지막 단계입니다. 후면 드릴링 절차는 다음과 같습니다.

재료 절단·내부층 공정·에칭·AOI·산화막·프레스·드릴링·PTH·외부층 공정·검사·패턴 도금·백드릴

드릴링 장비는 컴퓨터로 제어됩니다. 작업자가 선택한 올바른 프로그램은 기계에 구멍의 XY 좌표와 사용할 드릴을 알려줍니다. 백드릴에 사용되는 드릴은 비아보다 약간 커서 구멍에서 전도성 코팅이나 스터브를 제거합니다. 드릴링 기술에는 일반적으로 레이저 드릴링과 기계식 드릴링 두 가지 종류가 있습니다. 레이저 드릴링은 더 정밀하고, 기계식 드릴링은 조작이 더 간편합니다. 백드릴에는 대개 기계식 드릴링 기술이 사용됩니다.

백드릴 시 더욱 주의해야 할 제조상의 몇 가지 사항이 있습니다. 첫째, 칩 발생량을 줄이기 위해 새로운 드릴 공구를 사용하는 것이 좋습니다. 둘째, PCB 제조업체는 백드릴의 정밀도에 영향을 미칠 수 있는 모든 요소를 점검하여 백드릴 성능을 향상시켜야 합니다. 셋째, 적절한 백드릴 방법과 첨단 장비를 사용하여 백드릴 깊이 정확도를 최적으로 제어해야 합니다.

____________________________________________________________________________________________________________________________

PCBgogo의 백드릴링 기능

후면 드릴링 구멍의 최소 직경은 0.3mm입니다. 보드 두께는 2.5mm 이상이어야 합니다. 후면 드릴링 깊이의 허용 오차는 +/- 0.05mm입니다.

드릴링은 작은 오류라도 큰 손실로 이어질수 있기 때문에 가장 중요하고 어려운 공정입니다. 따라서 PCB 제작업체의 역량을 주문 전에 반드시 고려해야 합니다. PCBgogo는 PCB 프로토타입 조립 및 백드릴 보드 제작 전문 기업으로, 경쟁력 있는 가격을 제공합니다. 높은 신뢰성과 짧은 납기가 저희의 강점입니다. PCB 프로토타입 제작이나 PCB 조립에 대한 문의 사항이 있으시면 온라인 고객 서비스 또는 이메일로 연락 주시기 바랍니다.
