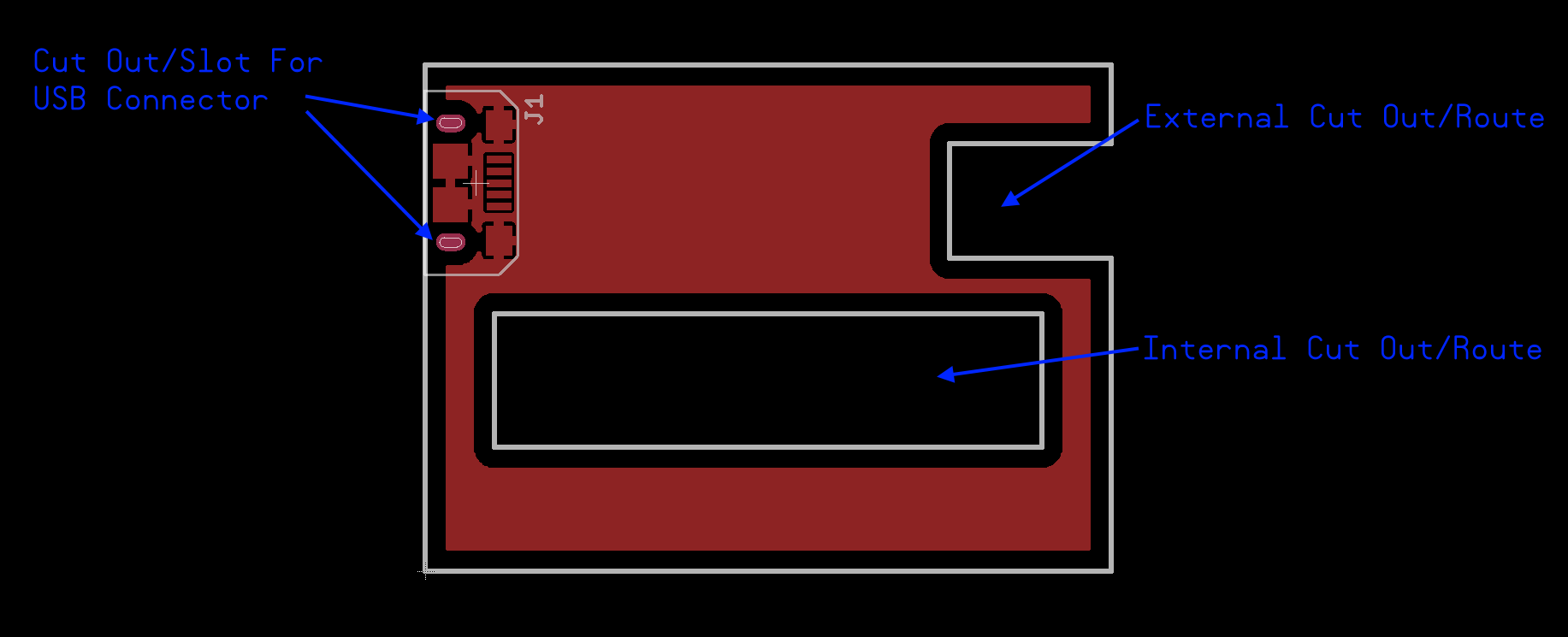

여기서 말하는 PCB 밀링은 기판의 윤곽과 내부의 슬롯 또는 홈을 절삭하는 데 사용되는 제조 공정 중 하나입니다. 슬롯 또는 홈은 밀링 공정을 통해 만들어집니다.

PCB 파일은 일반적으로 여러 레이어로 구성되며, 기계 레이어는 PCB 제조 및 조립에 필요한 정보(예: PCB 크기, 데이터시트, 비아 정보, 특수 구조, 레이어 순서, 조립 세부 정보 등)를 나타내는 데 사용됩니다. 전체 크기와 내부 홀의 정확한 제작은 기계 레이어에 따라 결정됩니다. 기계 레이어가 여러 개인 경우에도 최소한 하나는 반드시 기판 제작에 필요한 정보를 담고 있습니다. PCB 밀링은 기계 레이어의 데이터에 따라 진행됩니다.

PCB 밀링 시 고려 사항

●   밀링 작업의 좋은 결과는 기계적 레이어에 정확한 정보가 담겨 있어야 얻을 수 있습니다.

    데이터에는 보드의 정확한 윤곽선과 치수,  모든 요소의 정확한 위치 및 치수가  포함되어 있습니다.

    내부 밀링 및 슬롯 가공.

●   모든 레이어는 위에서 아래로 보기 때문에 기계 레이어를 좌우 반전하거나 회전시키지 마십시오.

    기계 레이어의 크기를 조정하지 마십시오. PCB 크기는 1:1로 반영되어야 합니다.

●   라우팅 및 밀링 데이터는 생산별로 다르며 공구 보정, 라우팅 공구, 라우팅 방식에 따라 달라집니다.

    순서와 각 PCB 제조업체의 방향성 때문입니다. 따라서 PCB 제조업체는 모든 것이 다음 조건을 충족하기만 하면 됩니다.

    라우팅 및 밀링 데이터는 기계 레이어에 포함되어 있으며, 이를 기반으로 밀링 레이어가 다시 생성됩니다.

    그들의 제조 상황에 대해서.

●   모든 윤곽 밀링 또는 슬롯 밀링에 사용되는 표준 공구 크기는 2.0mm이며, 이는 표준 최소 반경을 의미합니다.

    내부 모서리의 크기는 1.0mm입니다. 기계 사양서에 작은 내부 모서리에 대한 요구 사항을 명시해야 합니다.

    PCB 제작 전 단계.

●   PCB 제조업체마다 제조 공차가 다를 수 있습니다. 특정 공차를 명시해 주십시오.

    기계적 레이어를 사용하거나 PCB 제조업체에 허용 오차를 별도로 문의하십시오.

____________________________________________________________________________________________________________________________

PCBgogo의 PCB 밀링 기능

PCBgogo에서 사용 가능한 밀링 공구의 최소 직경은 0.8mm입니다. 밀링 요구 사항이 0.8mm에서 2.0mm 사이인 경우 사전에 알려주시기 바랍니다. 일반적으로 v에서는 PCB 밀링에 대한 추가 비용을 부과하지 않습니다. 기판의 내구성을 높이고 부상 위험을 줄이기 위해 밀링 시 구리 부분은 가급적 피하는 것이 좋습니다.

PCBgogo는 다양한 PCB 애플리케이션에 대한 수년간의 PCB 제조 경험을 보유하고 있으며, 고객께서 제공해주신 기계적 레이어 정보를 바탕으로 정확한 생산 라우팅 및 밀링 레이어를 준비할 수 있다고 확신합니다. PCB 프로토타입 조립 또는 PCB 제조 계획이 있으시면 언제든지 문의해 주세요.
