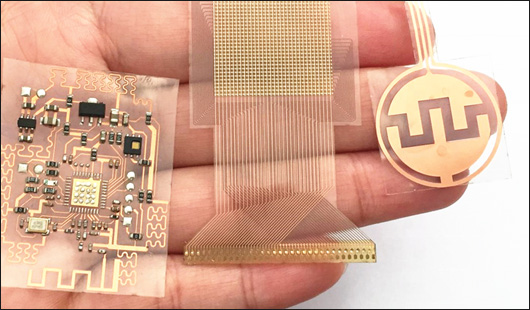

플렉서블 PCB(FPC)는 회로 손상 없이 구부리거나 비틀 수 있는 PCB로, 적용 과정에서 원하는 모양으로 자유롭게 구부릴 수 있습니다. 기판 재질로는 폴리아미드, PEEK 또는 전도성 폴리에스터 필름과 같은 유연한 소재가 사용됩니다.
FPC와 경질 PCB의 차이점
재료
FPC의 유전체 층은 일반적으로 유연한 폴리이미드 재질의 동종 시트로 구성됩니다. 반면, 경질 PCB의 유전체 재료는 일반적으로 에폭시와 유리 섬유 직물의 복합체입니다.
솔더 마스크
경질 PCB의 양면에는 솔더 마스크 층이 있습니다. 솔더 마스크에는 틈이 있어 SMT 패드 또는 PTH 홀이 노출되어 부품을 조립할 수 있습니다. FPC는 일반적으로 솔더 마스크 대신 커버 코트를 사용합니다. 커버 코트는 얇은 폴리이미드 재질로, 드릴링이나 레이저 커팅을 통해 부품에 접근할 수 있습니다.
제조 공정
FPC와 경질 PCB의 제조 공정은 대부분 유사합니다. 하지만 FPC는 유연성 때문에 고정된 위치에 유지하기 위한 도구가 필요합니다.
가격
가격적인 측면만 놓고 보면 FPC는 경질 PCB보다 비쌉니다. 하지만 FPC는 공간 절약, 경량화, 높은 신뢰성 등 비용 대비 성능을 향상시키는 많은 장점을 가지고 있습니다.

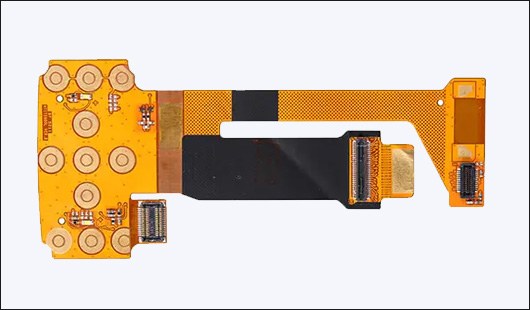

FPC의 고유한 장점 및 응용 분야
FPC는 여러 가지 특성 덕분에 많은 장점을 가지고 있습니다. FPC의 특징들을 자세히 살펴보겠습니다.

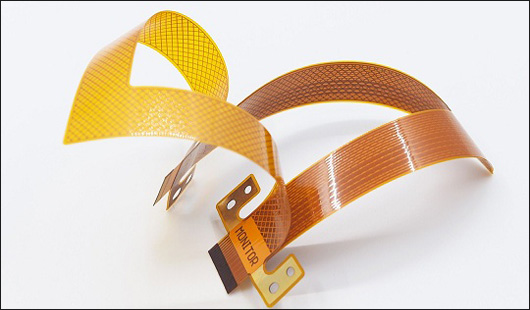

뛰어난 유연성
FPC는 다양한 응용 분야에서 커넥터로 널리 사용됩니다. 뛰어난 유연성 덕분에 회로의 수명을 연장하고 공간을 크게 절약할 수 있습니다. FPC는 소형 패키지 내에 많은 상호 연결이 필요한 스마트폰이나 의료 기기에 주로 적용됩니다.
가볍고 부피가 작습니다.
FPC(유연성 기판)는 경질 PCB보다 가볍고 유연성이 뛰어나 소형 설계가 가능합니다. 이러한 장점 덕분에 FPC는 일부 응용 분야에서 부피가 큰 회로를 대체할 수 있습니다. 예를 들어, 무게와 부피가 설계의 주요 제약 조건인 위성에 FPC를 사용할 수 있습니다. 또한 LED 스트립, 가전제품, 자동차 및 기타 여러 고밀도 응용 분야에서 크기와 무게를 줄이기 위해 유연 기판이 선호됩니다.
더 나은 저항력과 움직임 성능
FPC는 파손이나 손상 없이 쉽게 포장할 수 있어 실외용 전자제품, 스포츠 장비 및 웨어러블 전자제품에 매우 적합합니다.
높은 신뢰성과 뛰어난 방열 성능
FPC(플렉서블 PCB)는 기계식 커넥터가 없어 열악한 환경에서도 내구성이 뛰어납니다. 또한, 열 방출 능력도 경질 PCB보다 우수합니다. 따라서 FPC는 컴퓨터 부품, 텔레비전, 프린터, 게임기 등 다양한 제품에 사용됩니다.
플렉시블 PCB는 다양한 응용 분야에서 많은 고유한 장점을 가지고 있지만, 아직 경질 PCB를 완전히 대체할 수는 없습니다. PCBGOGO는 PCB 조립, 프로토타입 제작 및 소량 PCB 생산에 대한 턴키 서비스를 제공하는 경험 많은 PCB 제조업체입니다. 더 자세한 정보나 도움이 필요하시면 언제든지 문의해 주세요.
