HDI PCB는 고밀도 인터커넥터 PCB의 약자입니다. 다양한 기기에 널리 사용되는 PCB 기술의 한 종류입니다. HDI PCB는 부품 및 반도체 패키지의 소형화 덕분에 동일하거나 더 작은 기판 면적에 더 많은 기능을 구현할 수 있게 되었습니다.

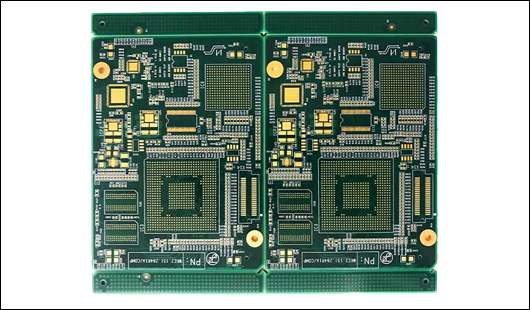

HDI PCB의 설계 및 제조 특성

HDI PCB는 기존 PCB보다 선이 더 가늘고 구멍이 더 작으며 밀도가 높아 모바일 기기 및 기타 첨단 제품에 사용되는 핀이 많은 칩에 필요한 최적화 솔루션을 제공합니다.

HDI 설계는 고밀도 부품 배치와 더욱 정교한 회로를 결합하여 기능 저하 없이 기판 크기를 줄입니다. 일반 PCB와 비교했을 때 가장 큰 차이점은 HDI PCB는 스루홀 대신 블라인드 비아와 매몰 비아를 통해 상호 연결을 구현한다는 점입니다. 또한, 기존 PCB가 기계식 드릴링을 사용하는 반면 HDI PCB는 레이저 드릴링을 사용합니다. 레이저 드릴링은 3.0~6.0mil 범위의 미세한 개구부를 만들어 패드 공간을 크게 절약하고 단위 면적당 더 많은 레이아웃을 구현할 수 있도록 합니다.

HDI PCB의 장점 및 응용 분야

컴팩트한 디자인

마이크로 비아, 블라인드 비아, 매몰 비아의 조합은 기판 공간을 크게 줄여줍니다. HDI 기술의 지원을 통해 표준 8층 스루홀 PCB를 동일한 기능을 가진 4층 HDI PCB로 간소화할 수 있습니다.

뛰어난 신호 무결성

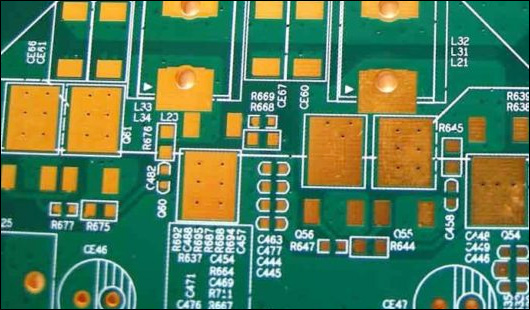

작은 비아를 사용하면 모든 부유 정전 용량과 인덕턴스가 감소합니다. 또한 바인드 비아와 비아 인 패드 기술을 적용하면 신호 경로 길이가 단축되어 신호 전송 속도가 빨라지고 신호 품질이 향상됩니다.

높은 신뢰성

HDI 기술은 배선 및 연결을 더욱 간편하게 해주고, 위험한 조건과 극한 환경에서 PCB의 내구성과 신뢰성을 향상시켜 줍니다.

비용 효율적

기존 프레스 공정을 사용할 경우 8층 이상 기판의 제조 비용은 크게 증가합니다. 하지만 HDI 기술은 비용을 절감하면서도 기능은 그대로 유지할 수 있습니다.

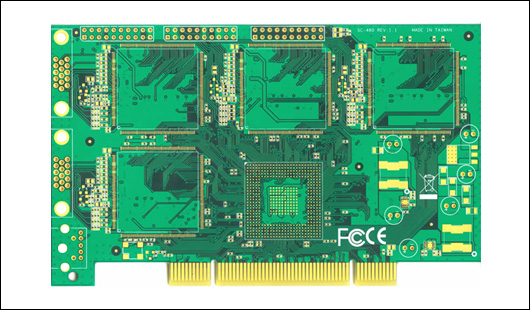

HDI PCB는 최종 제품의 크기와 무게를 줄이면서 전기적 성능을 향상시키는 데 널리 사용되어 왔습니다. 심박 조율기, 소형 카메라, 임플란트와 같은 의료 기기의 경우, 고속 전송 속도를 갖춘 소형 패키지를 구현할 수 있는 유일한 기술은 HDI 기술입니다. 스마트폰, 태블릿, 웨어러블 기기와 같은 소형 휴대용 제품에도 HDI PCB가 사용됩니다. 자동차, 군사 및 항공우주 장비 또한 HDI 기술의 지원을 필요로 합니다.

HDI PCB의 등장으로 휴대용 전자 기기에 더 많은 가능성이 열렸지만, PCB 제조업체에게는 더 큰 과제가 되었습니다. 전자 제품의 소형화 및 다기능화 추세에 발맞춰 PCBGOGO는 장비 수준 향상과 직원 전문성 강화에 많은 노력을 기울여 왔습니다. HDI 설계를 저희에게 맡겨주시면 만족스러운 서비스와 HDI 제품을 제공해 드리겠습니다.
