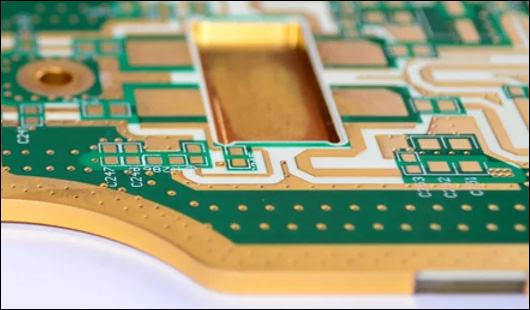

고주파 PCB는 일반적으로 500MHz에서 2GHz까지의 주파수 범위를 제공하여 고속 PCB 설계, 마이크로파, 무선 주파수 및 모바일 애플리케이션의 요구 사항을 충족할 수 있습니다. 주파수가 1GHz 이상일 경우 고주파로 정의합니다.

오늘날 전자 부품과 스위치의 복잡성은 지속적으로 증가하고 있으며, 더 빠른 신호 전송 속도가 요구됩니다. 따라서 더 높은 전송 주파수가 필요합니다. 고주파 PCB는 고효율, 빠른 속도, 낮은 감쇠, 일정한 유전 특성 등의 장점을 통해 특수 신호 요구 사항을 전자 부품 및 제품에 통합하는 데 큰 도움이 됩니다.

고주파 PCB 설계 시 고려 사항 몇 가지

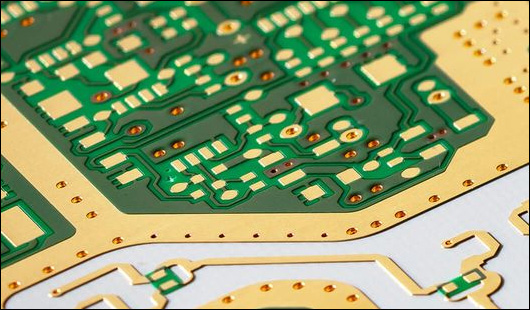

고주파 PCB는 주로 5G 무선 통신, 자동차 레이더 센서, 항공우주, 위성 등과 같은 무선 및 고속 디지털 응용 분야에 사용됩니다. 하지만 고주파 PCB를 제조할 때는 고려해야 할 중요한 요소가 많습니다.

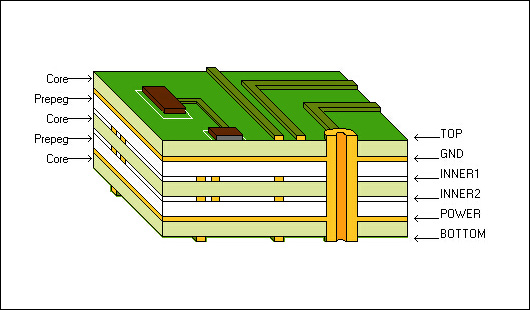

다층 디자인

일반적으로 고주파 PCB 설계에는 다층 PCB를 사용합니다. 다층 PCB는 조립 밀도가 높고 부피가 작아 충격 패키지에 매우 적합합니다. 또한 다층 기판은 전자 부품 간 연결 길이를 단축하고 신호 전송 속도를 향상시키는 데 유리합니다.

접지면 설계는 고주파 응용 분야에서 중요한 부분입니다. 신호 품질을 유지할 뿐만 아니라 EMI 방사를 줄이는 데에도 도움이 되기 때문입니다.

재료 선택

첫째, 고주파 PCB 제조에는 수분 흡수율이 낮은 기판이 더 적합합니다. 이는 유전 상수(DK)와 유전 손실(Df)에 미치는 영향을 줄여주기 때문입니다. 둘째, 기판의 DK와 Df는 작고 안정적이어야 하며, 이는 신호 전송 품질 향상에 도움이 됩니다. 셋째, 기판과 동박은 동일한 열팽창 계수를 가져야 합니다. 그렇지 않으면 동박 분리가 발생할 수 있습니다. 마지막으로, 고주파 PCB 재료는 높은 내열성, 내화학성 및 강한 박리 저항성을 가져야 합니다.

고주파 PCB의 성능은 제작에 사용되는 재료에 따라 달라집니다. FR-4, Rogers, 그리고 Teflon은 고주파 PCB 설계에서 가장 널리 사용되는 재료입니다.

결론적으로, 성능상의 이점 때문에 고주파 PCB는 고속 및 고밀도 PCB 설계에 널리 사용되고 있습니다. 하지만 고주파 재료는 일반 재료보다 가격이 비싸다는 점도 고려해야 합니다. PCB의 실제 요구 사항을 신중하게 검토하여 현명한 결정을 내리는 것이 좋습니다.

최근 고주파 및 고속 PCB 제품에 대한 수요가 급증하고 있습니다. PCBGOGO는 경험이 풍부한 PCB 제조업체로서 고객에게 신뢰할 수 있고 고품질의 고주파 PCB 프로토타입 제작 서비스를 제공하는 데 주력하고 있습니다. PCB 설계 또는 제조 관련 문의 사항이 있으시면 언제든지 연락 주시기 바랍니다.
