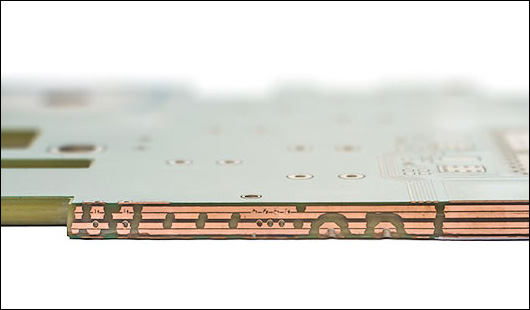

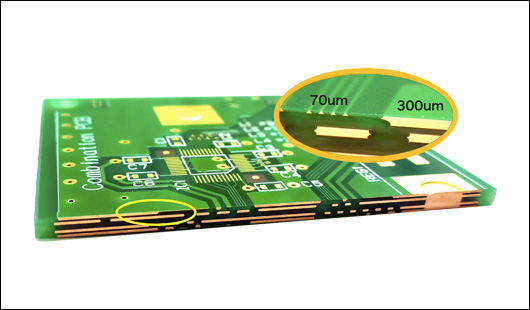

일반적으로 표준 PCB의 구리 두께는 1온스에서 3온스입니다. 후판 PCB 또는 고중량 구리 PCB는 완성된 PCB의 구리 무게가 4온스(140μm)를 초과하는 종류를 말합니다.

두꺼운 구리 PCB는 어떤 용도로 사용되나요?

두꺼운 구리 PCB는 전원 공급 시스템 및 전력 전자 장비에 널리 사용됩니다. PCB에 구리가 추가되면 더 높은 전류를 흘려보낼 수 있고 열 방출에도 도움이 됩니다. 가장 일반적인 두꺼운 구리 PCB는 양면 또는 다층 구조입니다.

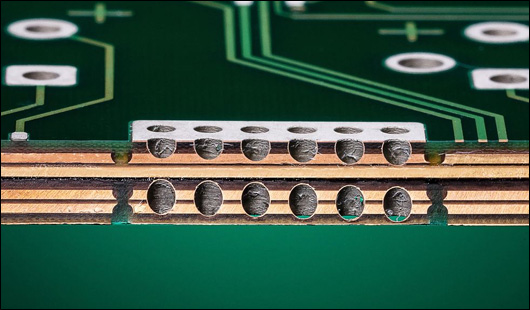

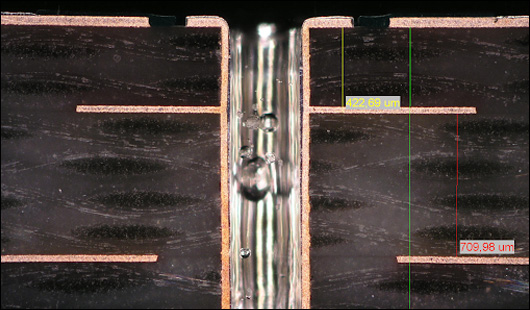

후판동 PCB는 일반 PCB와는 다른 특수한 유형의 PCB입니다. 전도성 재료, 기판 재료, 제조 공정, 적용 분야 등이 기존 PCB와 차별화됩니다. 후판동 회로의 경우, 비아 측벽과 도금 홀에 구리 함량을 늘릴 수 있어 층 수와 기판 면적을 줄일 수 있습니다. 또한, 후판동 도금은 고전류 및 제어 회로를 통합하여 간단한 기판 구조로 고밀도 구현을 가능하게 합니다.

두꺼운 구리 회로를 사용하면 PCB는 다음과 같은 이점을 얻습니다.

1.   현재 용량을 대폭 증대시키십시오

2. 열 변형에 대한 내구성이 더 높음

3. 더 나은 열 방출

4. 커넥터 및 PTH 홀의 기계적 강도를 높입니다.

5. 제품 크기를 줄이세요

   두꺼운 구리 PCB의 응용 분야

고출력 제품의 증가와 함께 두꺼운 구리 PCB에 대한 수요가 크게 증가하고 있습니다. 오늘날 PCB 제조업체들은 고출력 전자 제품의 열 효율 문제를 해결하기 위해 두꺼운 구리 기판 사용에 더욱 주목하고 있습니다.

두꺼운 구리 PCB는 주로 대전류 기판으로, 전력 모듈 및 자동차 전자 부품에 주로 사용됩니다. 기존 자동차, 전원 공급 장치 및 전력 전자 응용 분야에서는 케이블 배선이나 금속판과 같은 전통적인 전송 방식을 사용해 왔습니다. 이제 두꺼운 구리 기판이 이러한 전송 방식을 대체하면서 생산성 향상 및 배선 시간 비용 절감은 물론 최종 제품의 신뢰성 향상까지 가능해졌습니다. 동시에 대용량 기판은 배선 설계의 자유도를 높여 전체 제품의 소형화를 실현할 수 있게 해줍니다.

요약하자면, 두꺼운 구리 회로 기판(PCB)은 고출력, 고전류 및 고냉각 요구 사항이 있는 애플리케이션에서 필수적인 역할을 합니다. 두꺼운 구리 PCB의 제조 공정 및 재료는 일반 PCB보다 훨씬 높은 요구 사항을 충족해야 합니다. PCBGOGO는 첨단 장비와 전문 엔지니어를 통해 국내외 고객에게 고품질의 두꺼운 구리 PCB를 제공합니다.
