인쇄회로기판(PCB) 재료는 일반적으로 기판, 적층판, 동박, 솔더 마스크 및 표기(실크스크린) 등으로 구성됩니다. PCB 설계 및 제조에 사용되는 다양한 재료는 각각 장단점이 있습니다. PCB 설계자는 적용 분야, 원하는 결과, 환경적 요인 및 기타 제약 조건을 고려하여 적절한 재료를 선택해야 합니다.

 PCB 제조에서 PCB 재료의 중요성

PCB 제조는 복잡한 공정입니다. 모든 재료와 제조 단계에는 각각의 기능에 맞는 특정 재료가 필요합니다. 이러한 재료들이 제조 과정에서 기판에 남겨지거나 제거되는지 여부는 모두 PCB의 제조성, 신뢰성 및 최종 제품의 성능에 영향을 미칩니다.

또한, PCB 재료 선택은 제조 비용에 영향을 미칩니다. 비용 우선 또는 성능 우선 여부도 재료 선택에 중요한 요소입니다. 따라서 PCB 재료를 선택할 때는 특정 장치의 전기적 요구 사항과 프로젝트 예산을 고려해야 합니다.

일반적인 PCB 재료에 대한 몇 가지 세부 정보입니다.

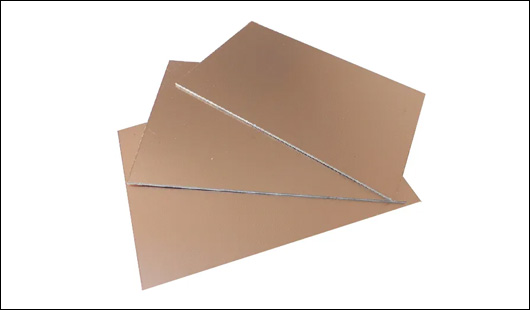

기판   및 라미네이트

PCB 재료 중에서 기판은 가장 선택의 폭이 넓은 재료입니다. 다양한 표준 기판을 사용하여 요구 사항에 따라 PCB를 제작할 수 있습니다. 대표적인 기판으로는 FR-1~FR-6, CEM-1~CEM-6, GEM-10~GEM-11, 알루미늄, 금속 기판, PTFE(테플론), 폴리이미드 등이 있습니다. 이 중 FR-4는 다용도이며 가격이 저렴하여 가장 널리 사용되는 재료입니다.

기판과 적층판은 함께 보드의 필수적인 전기적, 기계적 및 열적 특성을 결정합니다.

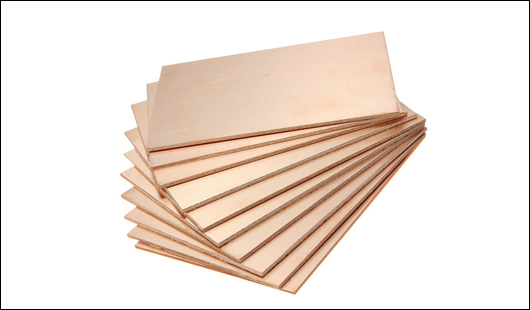

|  구리 호일

동박은 PCB의 전도성 층으로, 전자 장치의 전기적 성능에 매우 중요한 영향을 미칩니다. 일반적으로 동박은 캘린더링 동박과 전해 동박으로 나뉘는데, 캘린더링 동박은 고성능 PCB에 적합하고, 전해 동박은 일반적인 PCB에 사용됩니다.

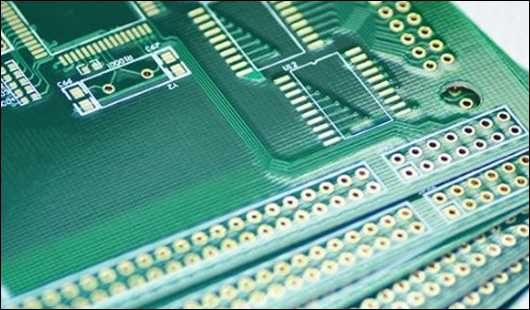

|  솔더 마스크

대부분의 사람들에게 솔더 마스크의 색상은 녹색으로 인식되지만, 특수한 요구 사항에 따라 빨간색, 노란색, 파란색 또는 기타 색상일 수도 있습니다. 솔더 마스크는 보호 및 절연층 역할을 하는 에폭시 코팅입니다.

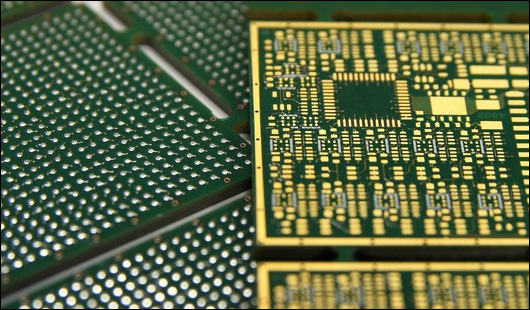

|  명칭 (실크스크린)

실크스크린은 일반적으로 솔더 마스크 위에 인쇄되는 흰색 글자로, 부품의 위치와 방향을 나타냅니다. 흰색 외에도 다양한 색상으로 실크스크린 인쇄가 가능합니다.

PCB 설계자가 PCB 재료를 선택할 때 영향을 미치는 몇 가지 요인 .

●   열 성능

●   유전 상수(Dk)

●   유리 전이 온도(Tg)

●   열팽창 계수(CTE)

●   난연성

●   신호 손실 요인

●   기계적 강도

●   RoHS/UL

대부분의 고객은 경제적인 비용으로 뛰어난 성능의 PCB를 제작하기를 원합니다. 첫 번째 단계는 PCB 유형에 적합한 재료를 선택하는 것입니다. 이러한 재료의 고유한 특성은 PCB의 기능, 성능 및 수명을 결정하는 데 매우 중요합니다. PCB 재료 선택 또는 PCB 설계에 가장 적합한 재료를 선택하는 방법에 대한 자세한 정보가 필요하시면 저희에게 문의하십시오. 저희는 우수한 재료뿐만 아니라 완벽한 솔루션을 제공합니다. PCBGOGO를 통해 더욱 작고 스마트하며 뛰어난 성능과 높은 신뢰성을 갖춘 PCB를 제작하실 수 있습니다.
