PCB 출고 전 전기 테스트를 실시합니다. 일반적으로 모든 PCB는 제조 후 전기 테스트를 거칩니다. 개방 회로 및 단락 회로 테스트가 기본 테스트 유형이며, PCBGOGO는 고객 요구 사항에 따라 다른 유형의 테스트도 제공합니다.

PCB 전기 테스트의 기능

전기 테스트는 육안 검사 및 AOI를 제외하고 블라인드 비아 및 매몰 비아가 있는 PCB에 대한 필수적인 테스트 방법이 되었습니다. E-테스트만이 보드의 누락된 연결을 확인할 수 있습니다. PCB의 주요 전기 테스트 절차는 다음과 같습니다.

●   회로 개방 및 단락 테스트

●   정전 용량 테스트

●   저항 테스트

●   비교 테스트

●   플립 테스트

●   연속성 테스트

●   인접성 테스트

전기 테스트에 사용되는 주요 테스트 장비 유형은 두 가지입니다.

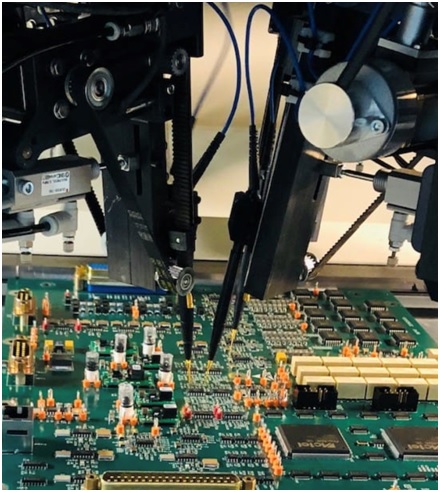

|  비행 탐사선

플라잉 프로브는 플라잉 프로브 테스트 방법에 사용되는 장비입니다. PCB 레이아웃에 적합한 소프트웨어를 사용하여 플라잉 프로브가 신호를 하나씩 검사합니다. 전체 테스트 시간은 약 1분에서 3분 정도입니다.

장점:

●   고정된 테스트 도구가 필요 없습니다

●   저렴한 가격

●   짧은 납기 (PCB 프로토타입 제작에 적합)

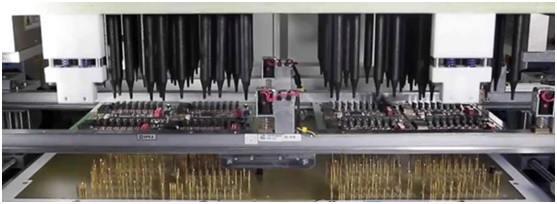

|  못 침대 고정 장치

베드 오브 네일(Bed of Nail)은 PCB 고정 장치 테스트에 특화된 도구입니다. 각 PCB 유형마다 베드 오브 네일이 따로 제작되어야 합니다. 이 테스트 방법은 PCB 하나를 테스트하는 데 항상 5~10초가 소요됩니다. 또한, PCB 유형별로 테스트 고정 장치를 제작해야 하므로 PCB 프로토타입 제작에는 경제적이지 않습니다.

장점:

●   빠른 속도

●   더 정확한

●   수리 도구는 재사용 가능합니다. (일괄 생산에 적합)

이 두 가지 유형의 전자 테스트는 각각 장단점이 있습니다. 플라잉 프로브 테스트는 초기 비용이 저렴할 수 있지만, 베드 오브 네일즈 픽스처 테스트는 대량 생산 주문에 더 높은 비용 효율성을 제공합니다.

PCBGOGO에서 전기 테스트

PCB 설계가 점점 더 복잡해지고 소형화됨에 따라 E-테스트의 필요성이 더욱 중요해지고 있습니다. AOI로는 이러한 문제를 발견할 수 없기 때문에 모든 PCB는 E-테스트 방법 중 하나를 통해 모든 비아가 제대로 연결되었는지 확인해야 합니다.

전문 PCB 제조업체인 PCBGOGO는 숙련된 품질 관리 전문가가 최첨단 테스트 장비를 사용하여 검사한 PCB를 제공합니다. 품질 테스트에 대한 자세한 정보나 사업용 PCB 주문 관련 문의는 지금 바로 연락주세요!
