금속 코어 PCB에 대한 간략한 소개

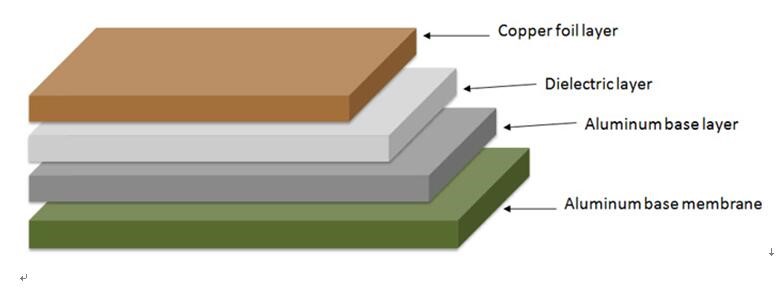

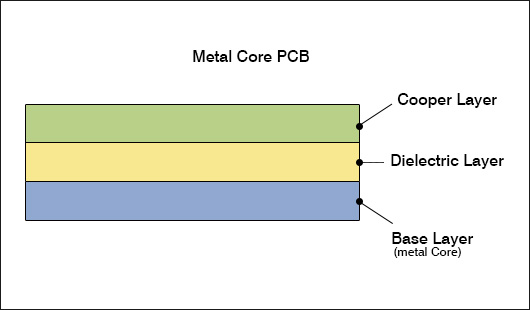

금속 코어 PCB(MCPCB)는 기판층이 금속 재질인 PCB입니다. MCPCB에 가장 일반적으로 사용되는 금속은 알루미늄, 구리, 강철 합금입니다. 알루미늄 기반 PCB는 가격 대비 성능이 가장 뛰어나며, 저렴한 가격에 우수한 열전도율과 방열 능력을 제공합니다. 구리 기반 PCB는 알루미늄보다 성능이 우수하지만 가격이 더 높습니다. 강철 기반 PCB는 알루미늄과 구리보다 단단하지만 열전도율은 낮습니다. 금속 PCB는 탁월한 방열 성능으로 잘 알려져 있습니다.

전자제품 사양의 향상과 더불어 회로 또한 소형화, 경량화, 다기능화, 고성능화 방향으로 발전해 왔습니다. 따라서 발열 문제는 전자제품의 안정성과 신뢰성에 영향을 미치는 중요한 요소로 대두되었습니다. 금속 코어 PCB는 고객이 PCB 조립 시제품 제작 및 양산을 진행할 때 고밀도 회로의 발열 문제를 해결하는 효과적인 솔루션입니다.

금속 코어 PCB의 장점

탁월한 열 방출

열전도율은 재료의 열 성능 매개변수를 나타냅니다. 알루미늄 PCB와 같은 금속 코어 PCB의 열전도율은 FR4 및 CEM3를 기판으로 사용하는 다른 PCB보다 높습니다. 높은 열전도율 덕분에 금속 코어 PCB는 탁월한 방열 능력을 갖습니다. IC 및 부품에서 발생하는 열이 빠르게 제거되어 부품의 열 손상을 줄이고 제품의 수명을 연장하며 성능을 향상시키는 데 도움이 됩니다.

우수한 치수 안정성

알루미늄 PCB와 구리 PCB는 높은 열팽창 계수(CTE)를 가지고 있습니다. CTE는 재료가 가열될 때 팽창하거나 수축하는 정도를 나타냅니다. CTE가 높다는 것은 PCB의 열팽창성이 우수하여 일반 FR4 기판에 비해 고온에서도 기판 크기 변화가 적다는 것을 의미합니다.

왜곡 감소

금속 코어 PCB는 열 방출이 우수하여 고온에 덜 취약하므로 신호 전송 중 왜곡이 줄어듭니다.

 앞서 언급한 장점들 덕분에 금속 코어 PCB는 전력 변환기, 조명, 태양광 발전, 백라이트, 자동차 LED, 가전제품 등 다양한 응용 분야에서 이상적인 솔루션입니다. 알루미늄 기반 PCB는 비용 효율성 때문에 가장 널리 사용되는 금속 코어 PCB 유형입니다. 특히 고체 조명 분야에서 알루미늄 PCB는 더 적은 수의 LED로도 더 높은 조도를 구현하는 데 도움이 됩니다.

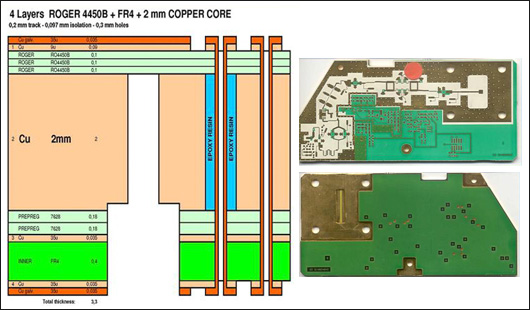

 MCPCB의 동박 두께는 1온스에서 10온스까지 다양하며, 금속 코어 두께는 일반적으로 30밀에서 125밀입니다. PCBGOGO는 모든 종류의 금속 코어 PCB를 제공하며, 더 두껍거나 얇은 기판이 필요하시면 언제든지 문의해 주세요. PCBGOGO는 고객에게 최고의 PCB 프로토타입 제작, PCB 제조, 부품 소싱 서비스를 제공하기 위해 항상 최첨단 기술과 장비 표준을 유지하고 있습니다.
