PCB 스루홀 패드 솔더 누출 방지를 위한 4가지 핵심 설계 전략

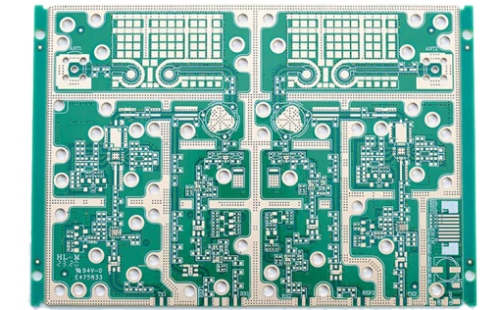

PCB 제작 및 조립의 전체 과정에서 설계 단계는 제품 품질을 보장하는 첫 번째 방어선입니다. 스루홀 패드에 솔더가 번지는 것을 근본적으로 방지하려면 엔지니어는 조립 후 수정 조치에 의존하는 대신 PCB 설계 단계에서 솔더 번짐 방지 원칙을 통합해야 합니다. PCBGOGO의 통합 PCB 설계 및 제조 경험을 바탕으로, 다음 기술들은 솔더 번짐을 근본적으로 제어하는 방법을 보여줍니다.

1. 최적의 패드 및 드릴 크기 비율: 유출 방지의 핵심 원칙

PCB 설계에서 흔히 발생하는 오해는 홀 직경과 부품 리드 사이의 간격이 좁을수록 납땜 접합이 더 견고하다고 생각하는 것입니다. 그러나 간격이 0.1mm 미만이면 용융된 납이 효율적으로 흐르지 못하고 채워지지 않아 압력이 축적되고 패드 표면으로 납이 넘쳐흐르게 됩니다. 반대로 간격이 0.3mm를 초과하면 납의 양이 과도하게 많아져 유출량이 증가합니다.

PCBGOGO의 설계 기준에 따르면:

드릴 직경은 핀 직경보다 0.15~0.25mm 더 커야 합니다.

패드 직경은 드릴 직경보다 0.6~0.8mm 더 커야 합니다.

이 비율은 표면 장력을 이용하여 납땜이 패드 경계 내에 유지되도록 하고 누출 위험을 줄이면서 충분한 납땜 충진을 가능하게 합니다.

2. 정확한 솔더 마스크 개구부 제어

솔더 마스크는 절연 및 기판 보호 기능뿐만 아니라 솔더 유출을 막는 물리적 장벽 역할도 합니다. 개구부 직경은 솔더 분포에 직접적인 영향을 미칩니다.

개구부가 지나치게 크면 누출 방지 기능이 저하되고 납땜이 패드를 넘어 퍼질 수 있습니다.

개구부 크기가 작으면 패드 노출이 줄어들어 가장자리 넘침 현상이 증가합니다.

PCBGOGO 추천:

솔더 마스크 개구부는 패드 직경보다 0.1~0.2mm 작아야 합니다.

개구부 가장자리와 드릴 가장자리 사이의 간격 ≥ 0.2 mm

이 접근 방식은 기능 패드 영역을 보존하는 동시에 웨이브 솔더링 또는 리플로우 솔더링 중 솔더 유출을 완화하는 차단 경계를 형성합니다.

3. 특수한 상황에 맞는 비표준 패드 형태 적용

HDI 레이아웃이나 고전류 스루홀 연결의 경우, 표준 원형 패드는 솔더의 동작을 충분히 제어하지 못할 수 있습니다. 이러한 상황에서는 비표준 형상이 안정성을 향상시킵니다.

적용 가능한 디자인은 다음과 같습니다.

물방울 모양 패드: 트레이스와 패드 사이의 매끄러운 연결부는 접착력을 높여 트레이스 접합부에서의 누출을 방지합니다.

정사각형 패드: 넓은 표면적은 표면 장력을 높여주며, 특히 지름이 큰 구멍에 유용합니다.

PCBGOGO는 전기차(EV) 전원 PCB에 물방울 모양 패드 디자인을 광범위하게 적용하여 고전류 환경에서 발생하는 누전 문제를 효과적으로 줄였습니다.

4. 적층 계획 및 관통공 유형 선택

다층 PCB의 경우, 적절한 비아 유형을 선택하면 기판 표면에서의 솔더 누출을 구조적으로 방지할 수 있습니다.

블라인드 비아는 외부 레이어를 인접한 레이어에만 연결합니다.

매몰형 비아는 완전히 내부에 유지되며 최소한의 솔더 충전만 필요합니다.

완전 관통형 홀과 비교했을 때, 이러한 비아는 반대쪽으로 납을 전달하지 않으므로 역방향 누출 위험을 근본적으로 제거합니다. 또한, 내부 구리층을 설계할 때 엔지니어는 관통형 홀 바로 아래에 큰 구리층을 형성하지 않도록 해야 합니다. 과도한 열전도는 납 응고를 가속화하여 불충분한 충진 및 국부적인 누출을 초래할 수 있습니다.

결론: 설계가 신뢰성을 결정한다

설계는 PCB 성능을 결정짓고 생산 시작 훨씬 이전에 솔더 스필 발생 가능성을 좌우합니다. 올바른 패드-홀 비율, 정밀하게 조정된 솔더 마스크 개구부, 형상화된 패드 구조, 그리고 적절한 비아 선택을 통해 스필 관련 결함을 발생 원인으로부터 최소화할 수 있습니다.

전담 엔지니어링 팀과 완벽한 공정 검증 시스템을 갖추고 있습니다.PCBGOGO설계 최적화부터 대량 생산까지 전 과정에 걸친 서비스를 제공하여 고객이 더욱 높은 납땜 신뢰성과 제품 일관성을 달성할 수 있도록 지원합니다.
