PCB 테스트 및 최종 검사 공정의 종합적 분석

거의 모든 전자 기기의 핵심 기반이 되는 인쇄회로기판 분야에서 테스트 및 최종 검사 공정은 매우 중요합니다. 5G, AI, 기기 소형화와 같은 트렌드에 힘입어 전자 산업이 계속 성장함에 따라 PCB의 품질을 보장하는 것은 더욱 중요해지고 있습니다.

테스트 및 검사의 중요성

PCB는 스마트폰, 노트북과 같은 소비자 전자기기부터 항공우주, 의료 기기와 같은 고급 산업 분야에 이르기까지 광범위한 애플리케이션에서 사용됩니다. 이러한 다양한 분야에서 PCB의 신뢰성은 타협할 수 없는 요소입니다. 단 하나의 불량 PCB라도 시스템 장애, 제품 리콜, 그리고 막대한 재정적 손실을 초래할 수 있습니다. 예를 들어, 고속 데이터 처리가 핵심인 AI 서버에서 오작동하는 PCB는 전체 운영을 중단시켜 데이터 분석과 클라우드 컴퓨팅 서비스에 영향을 미칠 수 있습니다.

테스트 유형

전기적 테스트

도통 및 단락 테스트: 이는 도통 경로에 단선이 없고 서로 다른 배선 동박 간에 의도하지 않은 연결이 없는지 확인하는 기본적인 테스트입니다. 플라잉 프로브 테스터와 같은 기술이 일반적으로 사용되며, 특히 중소 규모 생산에 적합합니다. 이 테스터는 PCB의 테스트 포인트에 접촉하는 이동식 프로브를 사용하여 전기적 도통을 확인합니다. 대량 생산에서는 인서킷 테스트가 더 널리 사용됩니다. ICT는 다수의 프로브가 장착된 맞춤형 픽스처를 사용하여 PCB에 실장된 부품의 저항, 정전 용량, 인덕턴스 값 등 수많은 전기적 파라미터를 동시에 테스트합니다.

임피던스 테스트: 5G 통신 및 고성능 컴퓨팅과 같은 애플리케이션에서 고속 데이터 전송에 대한 수요가 증가함에 따라 PCB에서의 임피던스 매칭이 중요해졌습니다. 임피던스 테스트는 PCB 배선 동박의 특성 임피던스를 측정하여 신호가 왜곡 없이 전송되도록 보장합니다. TDR과 같은 장비가 이 목적을 위해 사용됩니다. TDR은 PCB 배선 동박을 따라 스텝 전압 신호를 보내고 반사된 신호를 분석하여 임피던스를 결정합니다. 임피던스 불일치는 신호 반사를 초래하여 전송 데이터의 품질을 저하시킬 수 있습니다.

물리적 및 기계적 테스트

외관 검사: 이는 가장 기본적인 검사 형태로, PCB 생산 공정의 여러 단계에서 종종 수행됩니다. 과거에는 주로 수동으로 이루어졌지만, 오늘날에는 자동 광학 검사 시스템이 널리 사용됩니다. AOI 시스템은 카메라와 이미지 처리 소프트웨어를 사용하여 부품 누락, 부품 정렬 불량, 솔더 브릿지 단락, 손상된 배선 동박과 같은 결함을 감지합니다. 이 시스템은 높은 수준의 정확도와 속도를 달성할 수 있어 대량 생산에 적합합니다.

기계적 응력 테스트: PCB는 사용 중에 자동차나 항공우주 애플리케이션에서의 진동과 같은 기계적 응력을 받을 수 있습니다. 진동 테스트와 충격 테스트를 포함한 기계적 응력 테스트는 PCB가 손상되지 않고 이러한 힘을 견딜 수 있는지 확인하기 위해 수행됩니다. 진동 테스트에서 PCB는 다양한 진동 주파수와 진폭을 시뮬레이션하는 진동 테이블 위에 놓입니다. 테스트 중에 PCB의 성능과 무결성이 모니터링되어 부품 탈락이나 배선 동박 균열과 같은 고장 징후를 감지합니다.

환경 테스트

1. 온도 및 습도 테스트: PCB는 다양한 환경 조건에서 정상적으로 작동해야 합니다. 온도 및 습도 테스트는 실제 사용 시나리오를 시뮬레이션하여 PCB를 다양한 온도 및 습도 수준에 노출시킵니다. 예를 들어, 열대 기후에서는 높은 습도와 온도가 PCB의 부품과 배선 동박의 부식을 일으킬 수 있습니다. 이 테스트에서 PCB는 온도와 습도를 정밀하게 제어할 수 있는 환경 챔버에 배치됩니다. 지정된 기간 동안 성능 저하나 물리적 손상의 징후가 있는지 기판이 모니터링됩니다.

2. 열사이클 테스트: 이 테스트는 일반적으로 저온(예: -40°C)에서 고온(예: 125°C)까지의 온도 범위에서 PCB를 반복적으로 사이클링하는 것을 포함합니다. 그 목적은 전원 켜기 및 끄기 사이클과 같이 PCB가 수명 기간 동안 경험할 수 있는 열적 응력을 시뮬레이션하는 것입니다. 열사이클은 솔더 조인트 및 부품과 같은 PCB 상의 재료가 서로 다른 속도로 팽창 및 수축하게 하여 시간이 지남에 따라 피로와 고장을 유발할 수 있습니다.

테스트 및 검사 분야의 산업 트렌드

PCB 산업은 끊임없이 진화하고 있으며, 테스트 및 검사 방법도 마찬가지입니다. Industry 4.0과 IoT의 부상으로 스마트 제조 및 자동화 테스트로의 추세가 증가하고 있습니다. AI와 머신 러닝이 테스트 장비에 통합되어 결함 감지 정확도와 속도를 향상시키고 있습니다. 예를 들어, AI 기반 AOI 시스템은 불량 및 정상 PCB의 대규모 데이터셋에서 학습하여 기존 이미지 처리 알고리즘으로는 놓칠 수 있는 미묘한 결함을 더 잘 식별할 수 있습니다.

또 다른 트렌드는 인라인 테스트 솔루션의 개발입니다. 생산 라인 끝에서 PCB를 테스트하는 대신, 인라인 테스트는 생산 공정의 실시간 모니터링과 수정을 가능하게 합니다. 이는 대량의 불량 기판이 생산될 가능성을 줄이고 전체 생산 효율성을 향상시킵니다.

결론

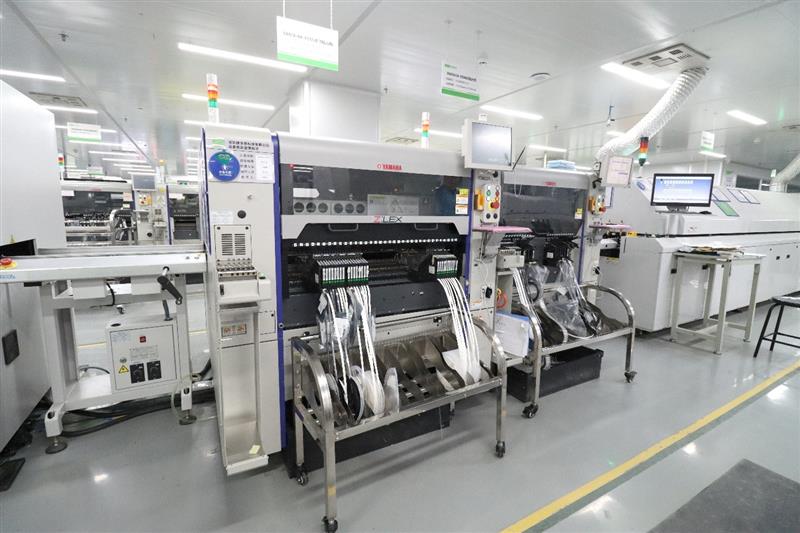

PCBgogo 는 이러한 산업 트렌드의 최전선에 있습니다. 당사는 고품질 PCB를 제공함에 있어 종합적인 테스트 및 검사의 중요성을 잘 이해하고 있습니다. 당사의 최첨단 테스트 설비는 고급 전기적 테스트 장비부터 정교한 환경 챔버에 이르기까지 최신 기술을 갖추고 있습니다. 또한 AOI 시스템에 AI와 머신 러닝을 활용하여 결함 감지를 강화합니다. 인라인 테스트 솔루션을 구현함으로써 생산 문제를 신속하게 식별하고 해결하여 낭비를 최소화하고 효율성을 극대화합니다. PCB 산업이 계속 성장하고 발전함에 따라, 당사는 철저한 테스트 및 검사 공정을 통해 최고 품질의 PCB를 고객에게 제공하며 앞서 나갈 것을 약속드립니다.
