PCBgogo의 거버 파일 완벽 가이드: 생성, 업로드 및 과정 이해하기

소개:

전자 산업의 심장은 복잡한 인쇄 회로 기판(PCB)의 회로에 있으며, 이 정교한 회로의 핵심에는 거버(Gerber) 파일이 있습니다. PCBgogo는 뛰어난 PCB 제작 및 조립 서비스 제공업체로서, 거버 파일의 생성 및 제출을 간소화하여 전자 설계 구현에 중요한 역할을 합니다.

이 종합 가이드에서는 거버 파일 생성, PCBgogo에 업로드, 거버 파일의 의미 파악, 그리고 제조 공정에 이르기까지 복잡한 과정을 자세히 살펴보겠습니다.

거버 파일이란 무엇인가요?

PCB 설계 및 제작이라는 하나의 교향곡에서 거버 파일은 지휘자 역할을 하며, 설계 사양을 실질적이고 기능적인 회로 기판으로 구현하는 과정을 조율합니다. 거버 파일은 전자 산업에서 보편적으로 사용되는 표준 형식으로, PCB 레이아웃에 대한 복잡한 세부 정보를 제조 또는 제작 시설에 전달합니다. 이 파일에는 구리 배선, 솔더 마스크, 실크스크린 등 PCB의 각 레이어를 제작하기 위한 세밀한 지침이 담겨 있습니다. PCBgogo는 엔지니어의 설계를 정확하고 정밀하게 재현하기 위한 청사진으로 거버 파일을 활용합니다.

거버 파일 생성 단계별 절차:

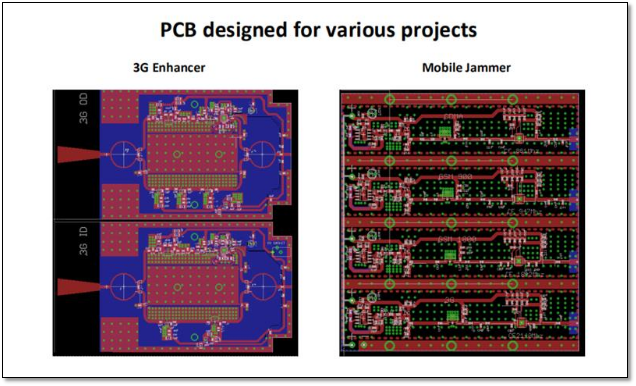

1.  PCB를 설계합니다.

이 과정은 전용 PCB 설계 도구를 사용하여 PCB를 구상하고 설계하는 것에서 시작됩니다.독수리처럼,키카드또는 Altium Designer를 사용해야 합니다. 엔지니어는 레이어 구성, 부품 배치 및 트레이스 라우팅을 포함하여 설계가 요구되는 사양을 준수하는지 확인해야 합니다.

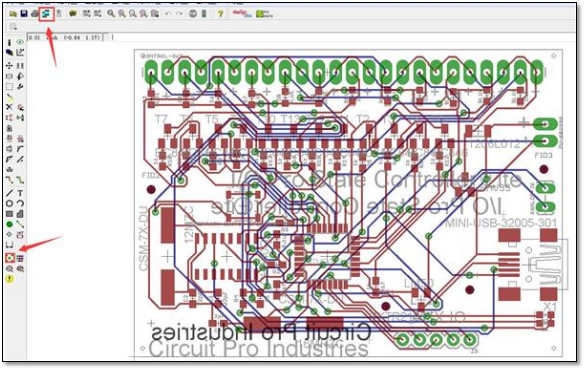

Eagle에서 Gerber 파일로

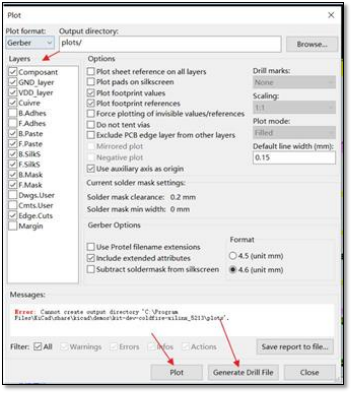

KiCad를 Gerber 파일로 변환

2.  거버 파일 생성:

디자인이 확정되면 다음 단계는 디자인 소프트웨어를 사용하여 거버 파일을 생성하는 것입니다. 이 과정에서는 일반적으로 거버 파일 내보내기 옵션을 선택하고 단위(인치 또는 밀리미터), 정밀도, 파일에 포함할 레이어 등 필수 매개변수를 지정합니다.

3.  거버 파일 확인:

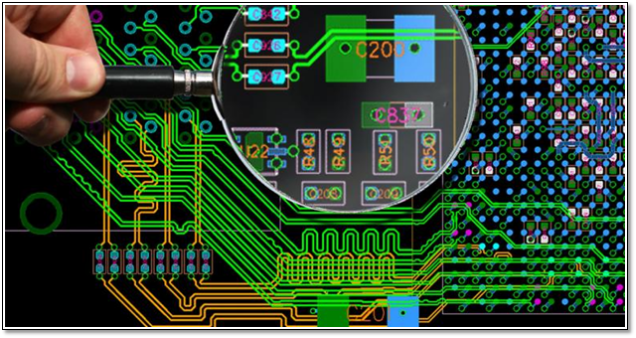

제출이라는 중요한 단계에 앞서 신중한 검증이 필수적입니다. 엔지니어는 거버 뷰어를 사용하여 각 레이어를 꼼꼼하게 검사하고, 구리 레이어, 솔더 마스크, 실크스크린에 이상이 없는지 면밀히 검토합니다. 이러한 세심한 검증을 통해 오류가 없도록 하고, 생성된 거버 파일이 의도한 레이아웃을 정확하게 나타내는지 확인합니다.

PCBgogo에 Gerber 파일 업로드하기:

1단계 - PCBgogo 웹사이트를 방문하세요:

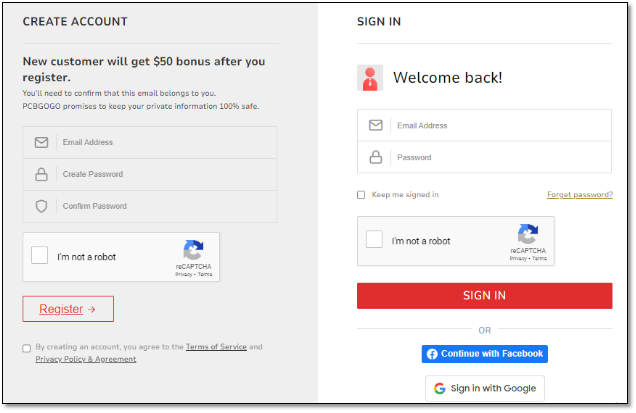

참여하기PCBgogo의 서비스 이용 과정은 사용자가 웹사이트에 접속하여 계정에 로그인하는 것으로 시작됩니다. 플랫폼을 처음 사용하는 사용자를 위해 간소화된 가입 절차가 마련되어 있습니다.

2 단계 - PCB 주문 시작:

새로운 PCB 주문의 시작은 다음 단계로 나아가는 관문입니다.거버 파일 업로드 중이 단계에서 엔지니어는 PCB 수량, 재질, 두께, 구리 중량과 같은 중요한 세부 사항을 지정하고, 거버 파일 업로드를 프로세스에 원활하게 통합합니다.

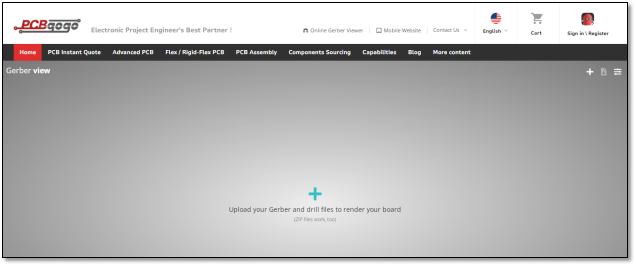

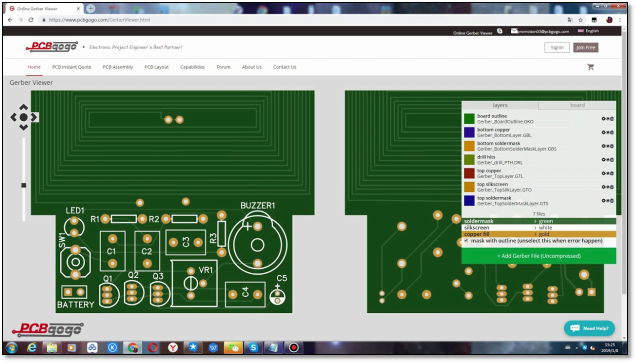

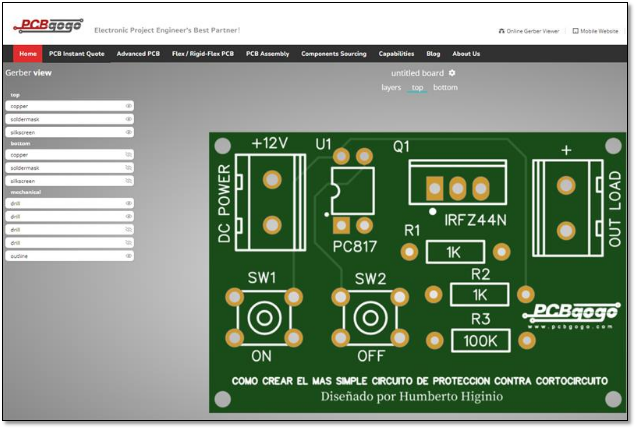

PCB 설계를 실제 제품으로 구현하는 과정에서 초보자든 전문가든 관계없이 설계가 단순하든 복잡하든 관계없이 작업을 꼼꼼히 검토하는 것이 매우 중요합니다. 이는 거버 뷰어를 통해 수행할 수 있습니다.거버 뷰어 이 소프트웨어는 PCB 설계 및 제조의 표준 형식인 Gerber 파일을 열고 검사하고 분석하는 데 특화된 도구입니다. 설계자, 엔지니어 및 제조업체는 이 소프트웨어를 통해 생산전에 PCB 설계를 철저히 검토하고 검증하여 최종 제품이 의도한 설계 및 사양과 일치하는지 확인할수 있습니다.

3 단계 - 추가 옵션 구성:

PCBgogo는 다양한 맞춤 설정 옵션을 제공하여 엔지니어가 프로젝트별 요구 사항에 맞춰 PCB를 설계할수 있도록 지원합니다. 표면 마감, 솔더 마스크 색상, 실크스크린 색상 등을 사용자가 프로젝트 목표에 맞게 조정할 수 있습니다.

4 단계 - 검토 및 확인:

신중을 기하기 위해서는 PCB 사양 및 관련 가격을 포함한 제공된 모든 정보를 철저히 검토한 후 주문을 확정해야 합니다. 업로드 과정의 마지막 단계인 이 검토를 통해 모든 세부 사항이 엔지니어의 구상과 일치하는지 확인하고, 이후 제조 단계를 위한 기반을 마련할수 있습니다.

거버 파일의 중요성:

거버 파일은 PCB 설계 및 제조에서 매우 중요한 역할을 하며, 설계자와 제조업체 간의 원활한 정보 교환을 가능하게 합니다. 표준화된 형식을 통해 공통된 기반을 제공하고, 제조 공정 전반에 걸쳐 정확성과 일관성을 보장합니다.

PCBgogo는 PCB 생산의 핵심 요소로 거버 파일을 활용합니다. 이를 통해 최종 제품이 설계자의 비전을 구현하면서 업계 표준을 충실히 준수하도록 보장합니다.

인쇄회로기판(PCB) 설계 및 제조 분야에서 거버 파일의 사용은 여러 가지 핵심 요소로 인해 매우 중요합니다.

·  보편적 표준화:

거버 파일은 전자 산업에서 보편적인 언어 역할을 하며, PCB 설계 정보를 전달하기 위한 표준화된 형식을 제공합니다. 이러한 표준화는 다양한 PCB 설계 소프트웨어 및 제조 공정 간의 호환성을 보장하여 설계자와 제조업체간의 원활한 데이터 교환을 촉진합니다.

•  상세한 레이어 표현:

거버 파일은 구리 배선, 솔더 마스크, 실크스크린을 포함하여 PCB의 각 레이어에 대한 상세한 정보를 제공합니다. 이러한 세밀한 정보 덕분에 제조업체는 설계자의 의도를 정확하게 해석하고 재현하여 최종 제품이 원래 설계 사양과 정확히 일치하도록 보장할수 있습니다.

•  정밀도 및 정확도:

거버 파일을 사용하면 PCB 제작에서 정밀도와 정확성을 보장할 수 있습니다. 설계자는 보드 상의 각 요소의 정확한 치수, 위치 및 특성을 지정할 수 있으며, 제조업체는 이러한 세부 사항을 충실하게 재현할수 있습니다. 이러한 수준의 정확성은 전자 장치의 기능과 성능에 필수적입니다.

•  제조 효율성:

거버 파일은 각 제조 단계에 대한 명확하고 간결한 지침을 제공하여 제조 공정을 간소화합니다. 이러한 효율성은 오류 발생 가능성을 줄이고 생산 일정을 단축하여 궁극적으로 비용 절감과 PCB 주문 처리 시간 단축으로 이어집니다.

·  협업 용이성:

거버 파일은 설계팀과 제조팀 간의 협업을 촉진하여 원활한 정보 전달을 가능하게 합니다. 설계자는 제조업체와 거버 파일을 공유할 수 있으며, 제조업체는 이를 쉽게 해석하고 제조 환경에서 활용할수 있습니다. 이러한 협업 방식은 의사소통을 향상시키고 최종 제품이 설계자의 사양을 충족하도록 보장합니다.

•  품질 관리 및 일관성:

거버 파일의 표준화된 특성은 PCB 제조에서 견고한 품질 관리 프로세스를 가능하게 합니다. 제조업체는 생산의 각 단계에서 철저한 검사를 수행하고, 출력물을 거버 파일의 디지털 표현과 비교할 수 있습니다. 이러한 일관된 품질 관리는 신뢰성 있고 고성능의 PCB를 생산하는데 매우 중요합니다.

•  첨단 기술에 대한 적응력:

거버 파일은 진화하는 기술과 제조 방식에 적응하는 능력이 입증되었습니다. 전자 산업이 고밀도 상호 연결(HDI) 및 플렉서블 PCB와 같은 기술 발전을 수용함에 따라, 거버 파일은 복잡한 설계를 제조 가능한 제품으로 구현하는 기반 역할을 계속해서 수행하고 있습니다.

·  글로벌 접근성:

거버 파일의 광범위한 사용은 디자이너들이 전 세계 제조업체와 협업할 수 있게 해줍니다. 이러한 접근성은 경쟁적인 시장을 촉진하여 디자이너들이 지리적 제약 없이 비용, 역량, 전문성 등의 요소를 고려하여 제조 서비스를 선택할수 있도록 합니다.

•  다층 PCB 지원:

거버 파일은 복잡한 다층 PCB 설계를 원활하게 처리합니다. 설계자는 각 레이어의 배열과 특성을 지정할수 있으며, 제조업체는 이 정보를 활용하여 원하는 전기 연결 및 신호 무결성을 갖춘 정교한 다층 기판을 제작할수 있습니다.

•  산업 표준 준수:

거버 파일은 PCB 제조 산업 표준 준수를 보장하는데 핵심적인 역할을 합니다. 이러한 표준을 준수하는 것은 전자 기기의 상호 운용성, 신뢰성 및 안전성을 확보하는데 매우 중요합니다.

본질적으로 거버 파일의 사용은 단순한 기술적 요구 사항을 넘어 PCB 설계 및 제조의 다양한 측면을 통합하는 언어를 나타냅니다.

초기 설계 단계부터 최종 제품에 이르기까지, 거버 파일의 중요성은 정확하고 신뢰할수 있는 전자 시스템의 구현을 위한 소통, 안내 및 보장 능력에 있습니다.

제조 공정:

•  PCBgogo에 Gerber 파일을 성공적으로 제출하면 최첨단 기술을 활용하여 디지털 설계를 실제 PCB로 변환하는 제조 공정이 시작됩니다.

•  제조 공정에는 다양한 단계에서 상세한 품질 검사가 포함되어 있어 각 PCB가 업계 및 고객이 설정한 엄격한 기준을 충족하거나 능가하도록 보장합니다.

•  원자재부터 최종 조립에 이르기까지, PCBgogo는 최고의 품질을 위해 최선을 다하며, 생산되는 모든 PCB가 엔지니어의 원래 의도와 일치하도록 보장합니다.

•  엄격한 품질 관리 조치가 시행되며, 여기에는 층 정렬, 솔더 마스크 접착력, 전기적 기능 등을 포함한 다양한 기준에 대한 검사가 포함됩니다.

결론:

거버 파일은 PCB 제작 과정에서 숨은 영웅과도 같은 존재이며, PCBgogo는 이러한 파일을 현실로 구현하는데 든든한 조력자입니다. 이 가이드에 설명된 단계별 절차를 꼼꼼히 따르면 엔지니어는 설계 구상부터 실제 PCB를 손에 쥐기까지 모든 과정을 자신있게 진행할수 있습니다.

PCBgogo는 고객 만족을 최우선으로 생각하며, Gerber 파일을 제조 공정의 핵심으로 삼아 모든 고객에게 업계 표준을 충족할 뿐만 아니라 설계자의 독창적인 비전까지 담아낸 제품을 제공합니다. 기술이 발전함에 따라 Gerber 파일과 PCBgogo와 같은 플랫폼을 통해 이루어지는 설계자와 제조업체 간의 협업은 더욱 중요해지고 있으며, 이는 전자 산업을 혁신과 정밀성의 미래로 이끌어갈 것입니다.
