현대의 인쇄회로기판(PCB) 위에 정밀하게 실장된 초소형 부품들을 보고 감탄한 적이 있다면, 여러분은 정교한 공정의 결과를 보고 계신 것입니다. 그리고 이 모든 것을 가능하게 하는 숨은 영웅이 바로 SMT 스텐실입니다. 이 필수 도구는 솔더 페이스트, 즉 표면실장 기술(SMT) 부품을 제자리에 고정하는 "접착제"를 수술 정밀도로 도포하는 역할을 합니다.

SMT 스텐실이란 무엇이며 PCB 어셈블리에서 왜 중요한가

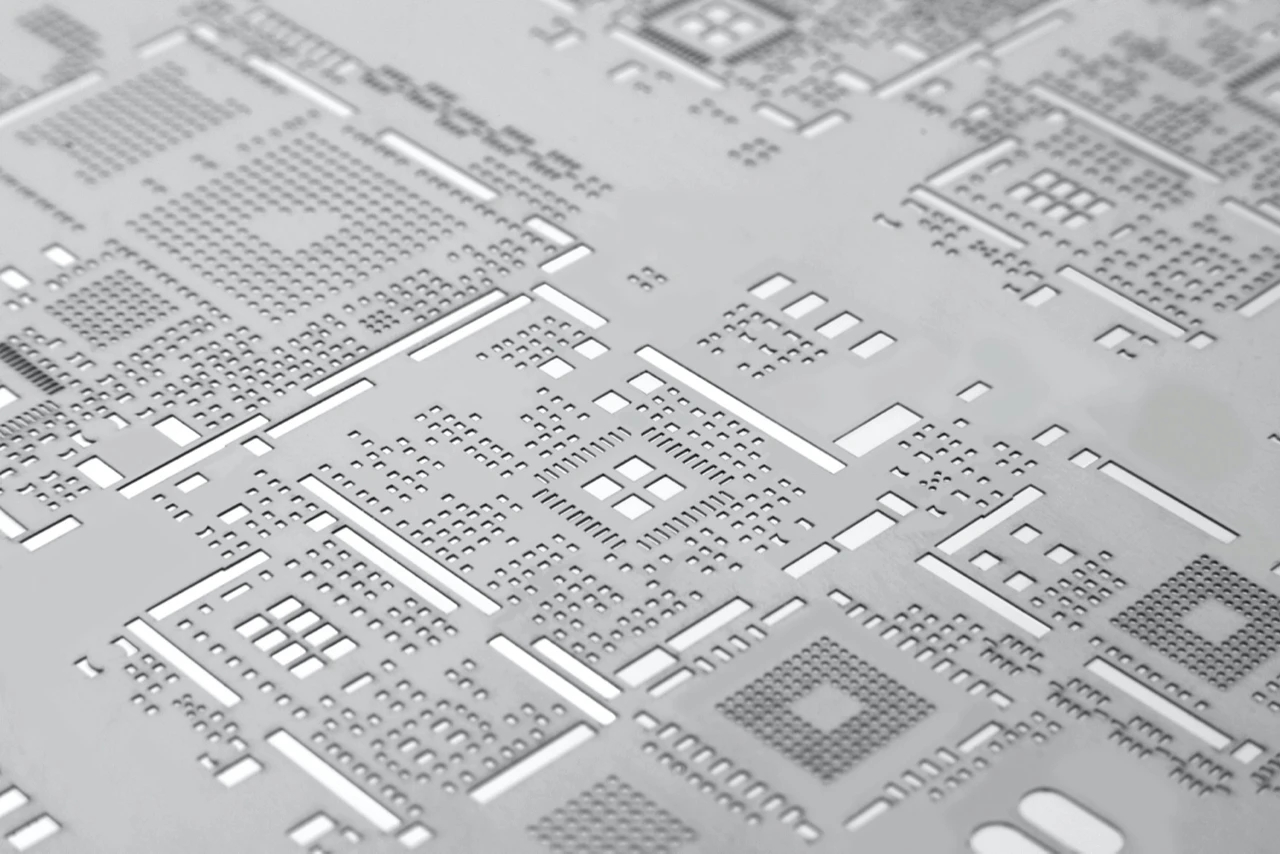

SMT 스텐실은 기본적으로 스테인리스 스틸로 제작된 얇은 시트이며, 베어 PCB 기판의 솔더 패드와 정확히 일치하는 미세하고 고정밀한 개구부(aperture)를 갖추고 있습니다. 유일한 목적은 제어된 양의 솔더 페이스트를 해당 패드에 전달하는 것입니다.

왜 그토록 중요할까요? 대량 또는 고밀도 PCB 어셈블리(PCBA)에서 솔더 페이스트를 수동으로 도포하는 것은 비현실적이고 느리며, 솔더 브릿지 단락이나 솔더 부족과 같은 비용 손실을 초래하는 결함이 발생하기 쉽습니다. SMT 스텐실은 신뢰할 수 있고 반복 가능한 템플릿 역할을 합니다.

정밀성: 솔더 페이스트가 부품이 솔더링될 위치에만 도포되도록 보장합니다.

일관성: 모든 기판에 정확히 동일한 부피와 형태의 솔더 페이스트가 증착됩니다.

속도: 한 번의 패스로 전체 기판에 걸쳐 빠르고 자동화된 솔더 페이스트 도포를 가능하게 합니다.

고품질 SMT 스텐실이 없다면 표면실장 부품에 완벽한 기계적 강도와 전기적 연결성을 확보하는 것은 거의 불가능합니다.

SMT 스텐실의 종류: 레이저 컷팅 스텐실 소개

SMT 스텐실은 주로 제조 공정과 장착 방식에 따라 분류됩니다.

제조 방식별 스텐실:

화학 에칭 스텐실: 산 에칭으로 개구부를 형성하는 구형 방식으로 정밀도가 낮습니다. 일반적으로 비용은 저렴하지만 정밀도가 떨어지며, 개구부 벽면이 다소 거칠어 솔더 페이스트의 원활한 이형을 방해할 수 있습니다.

레이저 컷팅 SMT 스텐실: 업계 표준이자 정밀도 면에서 최고입니다. 집속된 레이저 빔이 동박 시트에 개구부를 정밀하게 절단합니다. 이 기술은 더 매끄러운 벽면, 더 엄격한 공차, 그리고 미세 피치 및 BGA 패키지 부품을 위한 더 작은 개구부 생성을 가능하게 합니다. PCBGOGO와 같이 최신 레이저 컷팅을 사용하는 최고 수준의 SMT 스텐실 제조업체를 선택하는 것이 양산 수율과 신뢰성 향상에 현명한 선택입니다.

전착 스텐실(Electroformed Stencils): 첨가식 니켈 기반 공정으로 제작되며, 가장 매끄러운 개구부 벽면과 최고의 솔더 페이스트 이형성을 제공합니다. 일반적으로 가장 비싸며 초정밀 미세 피치 응용 분야에 사용됩니다.

장착 방식별 스텐실:

프레임형(또는 "글루인") 스텐실: 스텐실 포일이 강성 금속 프레임에 영구적으로 장력을 주어 부착됩니다. 자동 스크린 인쇄기에 사용되도록 설계되었으며 대량 양산에 활용됩니다.

프레임리스 SMT 스텐실: 스텐실 포일 또는 "리워크 스텐실"로도 불리며, 스텐실 소재 시트 자체만으로 구성됩니다. 재사용 가능한 클램핑 시스템(스텐실 픽스처)과 함께 사용하도록 설계되었으며, 시제품, 소량 양산(10~50장) 또는 보관 공간이 제한적인 경우에 자주 사용됩니다.

SMT 스텐실의 작동 원리

SMT 스텐실을 사용하는 공정은 매우 간단하면서도 매우 효과적입니다:

정렬: SMT 스텐실을 베어 PCB 기판 위에 직접 올려놓습니다. 스텐실과 기판 양쪽에 있는 피듀셜 마크라는 기준점이 밀리미터 단위의 완벽한 정렬을 보장합니다.

솔더 페이스트 도포: 미세한 솔더 볼과 플럭스의 점성 혼합물인 솔더 페이스트를 스텐실의 한쪽 가장자리를 따라 비드 형태로 도포합니다.

와이핑(스퀴지): 금속 스퀴지 블레이드(첨단 윈도우 와이퍼와 유사)가 스텐실 표면을 가로질러 이동합니다. 블레이드가 이동하면서 솔더 페이스트를 개구부를 통해 아래 노출된 PCB 패드 위로 밀어냅니다.

분리: 그다음 스텐실을 PCB에서 조심스럽게 들어 올립니다. 남는 것은 부품 픽앤플레이스 실장을 위해 완벽하게 패턴화된 솔더 페이스트 증착물입니다.

이 정밀한 도포가 SMT 어셈블리 표면실장 공정의 핵심입니다. 솔더 페이스트가 인쇄된 후 부품이 실장되고 기판은 리플로우 오븐을 통과하여 솔더 페이스트가 용융되며 영구적인 솔더 조인트가 형성됩니다.

SMT 스텐실 선택 가이드

적절한 SMT 스텐실을 선택하는 것은 프로젝트의 양산 수량, 예산, 설계 복잡도에 크게 좌우됩니다:

전문가 팁: 기판에 미세 피치 부품(패드 간 간격이 좁은 경우, 예: 0.5mm 피치 이하) 또는 BGA 패키지가 포함된 경우, 전해연마(electropolishing)와 같은 기능을 갖춘 고품질 레이저 컷팅 SMT 스텐실이 절대적으로 필요합니다. 전해연마는 개구부 벽면을 더 매끄럽게 처리하여 까다로운 초소형 패드의 솔더 페이스트 이형성을 크게 향상시킵니다. 이 부분에서 비용을 절감하지 마세요. 기판 신뢰성에 대한 직접적인 투자입니다!

적절한 SMT 스텐실과 신뢰할 수 있는 SMT 스텐실 제조업체를 선택하는 것은 성공적인 PCB 어셈블리를 달성하기 위한 기본 단계입니다. SMT 스텐실은 전자 설계를 실현하는 데 필요한 정밀성을 보장하는 조용한 일꾼입니다.

핵심 요약

결론적으로, SMT 스텐실은 단순한 금속 조각이 아니라 현대 고밀도 전자 제품 제조에 요구되는 정밀성과 신뢰성을 보장하는 기초 도구입니다. 정확하고 일관된 솔더 페이스트 도포를 보장함으로써, 고품질 레이저 컷팅 SMT 스텐실은 더 높은 양산 수율과 더 적은 어셈블리 결함으로 직결됩니다.

프레임리스 설계로 시제품을 제작하든 프레임형 스텐실로 대량 양산을 실행하든, 신뢰할 수 있는 파트너를 선택하는 것이 필수적입니다. PCBGOGO는 종합적인 PCBA 서비스뿐만 아니라 가장 복잡한 PCB 설계를 개념에서 현실로 가져오는 데 필요한 정밀하고 고품질의 레이저 스텐실을 제공하여 비교할 수 없는 정확도를 보장합니다.
