SMT 부품 전문 가이드: 기초부터 선정까지

표면실장 기술(SMT)은 현대 전자기기 제조의 핵심이 되었습니다. 전자 부품을 인쇄회로기판(PCB) 표면에 직접 장착함으로써 SMT는 더 작고, 가볍고, 더 강력한 전자기기를 가능하게 합니다. 본 글에서는 SMT 부품의 기초, 일반 유형, 패키지 상세 정보, 그리고 설계에 맞는 올바른 선정 방법을 심도 있게 다룹니다.

SMT 부품이란?

SMT 부품, 또는 표면실장 부품(SMD)은 표면실장 기술(SMT)을 위해 특별히 설계된 전자 부품입니다. 리드를 홀에 삽입하여 반대편에서 솔더링해야 하는 기존의 스루홀 기술(THT) 부품과 달리, SMT 부품은 PCB 표면의 도전성 패드(랜드)에 직접 배치되며 리플로우 솔더링 또는 웨이브 솔더링 공정을 통해 연결됩니다. 이들은 작은 크기와 최소화되거나 없는 리드가 특징이며, 고밀도 실장을 달성하는 데 필수적입니다.

SMT 부품의 일반 유형

SMT 부품은 전자 기능의 전체 스펙트럼을 아우릅니다. 이들은 대략적으로 다음과 같이 분류됩니다:

수동 부품:

저항기: 전류를 제한하고 전압을 분할하는 데 사용됩니다. 일반적인 패키지는 칩 저항기(예: 0402, 0603, 0805)입니다.

커패시터: 전하 저장, 필터링, 커플링에 사용됩니다. 가장 일반적인 유형은 적층 세라믹 칩 커패시터(MLCC)와 표면실장 탄탈럼 커패시터입니다.

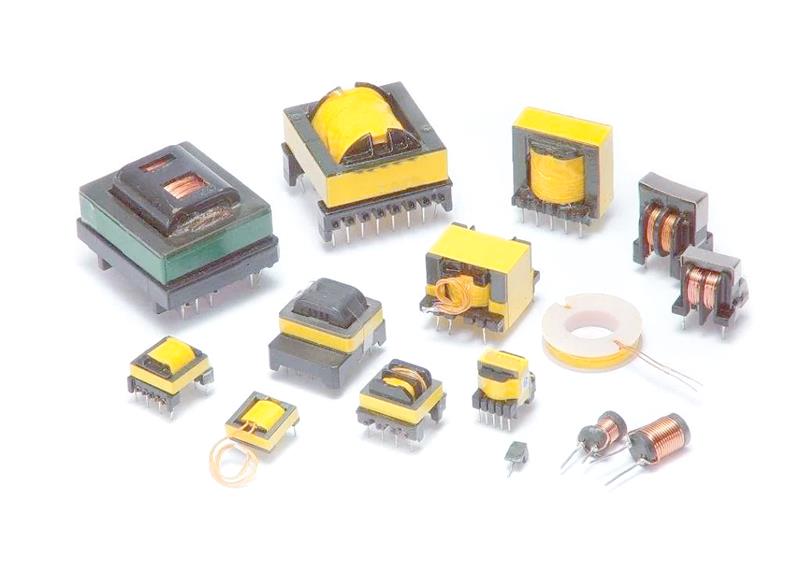

인덕터: 에너지 저장, 필터링, 임피던스 매칭에 사용됩니다. 여기에는 칩 인덕터와 권선형이 포함됩니다.

능동 부품:

다이오드 및 트랜지스터: 정류, 증폭, 스위칭에 사용됩니다. 일반적인 패키지는 SOD(Small Outline Diode) 및 SOT(Small Outline Transistor) 시리즈입니다.

집적회로(IC): 복잡한 회로를 포함하는 칩입니다. 이는 가장 다양한 카테고리이며, 수많은 복잡한 패키징 스타일이 있습니다.

SMT 부품 패키지 유형 설명

SMT 부품의 패키지는 물리적 치수, 리드 구성, 그리고 PCB와의 연결 방식을 정의합니다. 올바른 패키지 선정은 자동 실장, 솔더 조인트 신뢰성, 방열 설계에 매우 중요합니다.

패키징 트렌드: 더 작은 크기와 더 높은 성능에 대한 수요에 따라, 우수한 열 및 전기적 특성을 제공하는 BGA 패키지 및 QFN 패키지가 점점 더 보편화되고 있지만, 더 높은 제조 정밀도가 요구됩니다.

올바른 SMT 부품 패키지를 선택하는 방법

적절한 SMT 부품 패키지를 선택하는 것은 전자제품 설계에서 중요한 단계입니다. 고려해야 할 주요 요소는 다음과 같습니다:

1. 기능성 및 핀 수:

더 복잡한 IC(예: FPGA 필드 프로그램 가능 게이트 어레이, 고코어 프로세서)는 더 높은 핀 수를 요구하므로, BGA 패키지, LGA 또는 고핀수 QFP와 같은 선택지로 이어집니다.

더 간단한 로직 게이트나 디스크리트 부품은 더 작은 SOT 또는 SOP 패키지를 사용할 수 있습니다.

2. PCB 밀도 및 크기 제약:

공간이 제한된 설계(예: 웨어러블, IoT)의 경우, QFN 패키지, WLCSP 또는 초소형 수동 부품(예: 0201 또는 01005)과 같은 더 작은 패키지를 우선시하십시오.

3. 방열 설계 요구사항:

높은 전력 소산을 가진 부품(예: 전원 관리 IC, 고전류 드라이버)은 노출된 열 패드(일반적으로 QFN 패키지 및 특정 SOP/QFP 변형에 있음)가 있는 패키지를 사용하여 열을 PCB로 효율적으로 전달해야 합니다.

4. 제조 및 리워크 역량:

SOP 및 QFP 패키지는 육안 검사가 가능하고 수동 리워크가 비교적 쉽습니다.

BGA 패키지는 검사 및 수리를 위해 전문 장비(X-Ray 검사, BGA 리워크 스테이션)가 필요하며, 제조 복잡성과 비용을 증가시킵니다.

결론

SMT 부품은 현대 전자기기의 초석이며, 그 유형과 패키지를 이해하는 것은 성공적인 PCB 설계에 필수적입니다. 적절한 부품 선정은 제품 성능, 신뢰성, 소형화를 극대화합니다.

설계 엔지니어와 중소기업 모두에게 부품 조달 및 어셈블리는 중요한 품질 관리 체크포인트입니다. PCBgogo와 같은 전문 제조 서비스 제공업체와의 파트너십을 적극 권장합니다.
