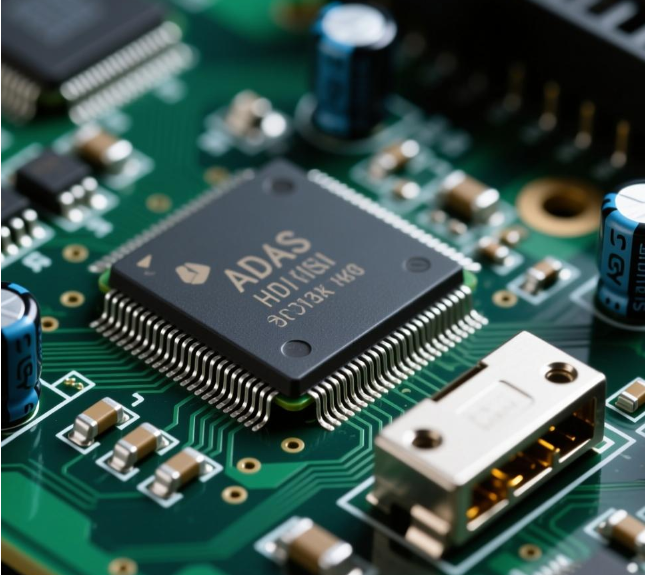

ADAS HDI 기판 저온 크래킹

자동차 ADAS(자동차 첨단 운전 보조 시스템(ADAS))는 –40℃~125℃ 온도 사이클링과 10~2000Hz 진동에 이르기까지 극도로 가혹한 환경에서 작동합니다. 카메라 모듈, 레이더, 밀리미터파 장치에 사용되는 ADAS HDI(고밀도 상호연결(HDI)) 기판의 신뢰성은 주행 안전에 직접적인 영향을 미칩니다.

업계 데이터에 따르면, 비강화 ADAS HDI 기판은 3000회 열 사이클 후 25% 이상 크래킹이 발생하며, 한 OEM은 저온 크래킹으로 인해 차선 유지 기능이 실패하자 12,000대의 차량을 리콜한 바 있습니다.

6년간의 자동차 ADAS HDI 제조 경험을 보유한 PCBGOGO는 AEC-Q200 차량 규격 인증을 완벽히 충족하는 HDI 기판을 제공하며, 크래킹 없이 5000회 이상의 열 사이클을 달성했습니다.

본 글에서는 핵심 불량 리스크, 강화 전략, 검증 기준을 상세히 분석하여 OEM 및 Tier-1 공급사가 ADAS 신뢰성 실패를 예방할 수 있도록 돕습니다.

ADAS HDI 기판이 저온에서 크래킹되는 원인

ADAS HDI 기판은 온도, 진동, 내습성에 초점을 맞춘 AEC-Q200 제4장을 준수해야 합니다. 세 가지 주요 신뢰성 리스크는 다음과 같습니다.

열 사이클링 리스크(–40℃~125℃)

표준 HDI 소재(Tg≈150℃)는 반복적인 사이클 후 기계적 강도가 저하되는 경우가 많습니다. 3000회 사이클 후 층간 박리 강도가 1.8 N/mm에서 0.8 N/mm로 떨어져 AEC-Q200 최소 기준인 1.0 N/mm 미만이 될 수 있습니다.

요구되는 소재 성능:

· Tg ≥ 170℃

· 인성 계수 ≥ 3.5

· 열 피로 후 높은 박리 강도 유지율

진동 리스크(10g, 10~2000Hz)

블라인드 비아와 배선 코너부는 ADAS 모듈 장착 위치에서 흔한 고주파 진동 환경에서 크래킹에 매우 취약합니다.

차량급 설계 요구사항:

· 블라인드 비아 동박 두께 ≥  20 μm

· 배선 코너 곡률 반경 ≥  0.1 mm

· 준수 규격  IPC-6012 자동차 부속서

내습·내열 리스크(85℃ / 85% RH)

유전체 안정성이 저하되면 레이더 신호 무결성이 훼손될 수 있습니다.

AEC-Q200 제4.7조는 유전 상수 변동을 ±0.2 이하로 규정하고 있으며, 이를 초과할 경우 레이더 감쇠가 15% 이상 증가할 수 있습니다.

권장 차량급 소재

· Shengyi S2116– Tg 165℃, 인성 3.8, 박리 강도 1.9 N/mm

· Rogers RO4835– Tg 280℃, 고습·고열 환경에서 유전 안정성 ±0.05

· 솔더 합금: SnAg3.0Cu0.5– 우수한 저온 연성

· 상기 모든 소재는  PCBGOGO 차량급 소재 인증으로 검증되었습니다.

저온 크래킹 방지를 위한 실용 엔지니어링 솔루션

아래는 차량급 요구사항을 따르는 완전한 기술 솔루션입니다: 소재 → 구조 → 공정 제어.

1단계: 소재 업그레이드(차량급 요구사항)

HDI 기재 소재

· Shengyi S2116(Tg165℃)– 일반 ADAS 모듈용

· Rogers RO4835(Tg280℃)– 엔진룸 인근용

· 두께 공차:  ±0.03 mm

· 검증 기준:  AEC-Q200 제4.2조

솔더 시스템

· SnAg3.0Cu0.5 SAC305

· 패드 동박 두께:  2 oz

· IMC(금속간 화합물) 두께:  0.8~1.2 μm(금속 현미경으로 측정)

솔더 마스크

· 내고온 타입(150℃에서 1000시간 변색 없음)

· 준수 규격:  IPC-SM-840E Class 3

2단계: 구조적 강화

블라인드 비아 설계

· 비아 직경:  0.2 mm

· 동박 두께 ≥  20 μm

· 충진율 ≥  99%(공극 없음)

· 검증 방법:  IPC-A-600G Class 3 기준 X-Ray 검사

배선 설계

· 최소 배선 폭/선간:  0.15/0.15 mm

· 코너 곡률 반경 ≥  0.1 mm

· 전원 라인 ≥  0.3 mm, 동박 2 oz

엣지 강화

고진동 구역의 기판:

· 에폭시로 접합된  0.5 mm FR-4 유리섬유 에폭시 기판 보강재 추가

· 굽힘 강도  40% 향상(PCBGOGO 테스트 결과)

3단계: 공정 제어(차량 양산 수율 확보에 핵심)

압착 공정

· 160℃ ±5℃

· 25 kg/cm²

· 80분 유지(수지 취성 방지)

도금

· 전류 밀도:  1.6 A/dm², 30분

· 비아 벽면 동박 두께 ≥ 20 μm, 두께 편차 ≤  ±1 μm

세척

· 초음파 세척

· 이온 오염도 ≤  1.5 μg/in², IPC-TM-650 2.3.28 기준

신뢰성 검증(AEC-Q200 규격 준수)

PCBGOGO는 전체 차량급 검증을 수행합니다:

열 사이클링 테스트

· 조건: –40℃(30분) ↔ 125℃(30분),  5000사이클

· 충족 기준:

· 박리 강도 ≥  1.0 N/mm

· 저항 변화 ≤  10%

· 크래킹 / 층간 박리 없음

· 테스트 장비: PCBGOGO TH-500 챔버

진동 테스트

· 10~2000Hz 스윕, 10g

· XYZ 방향, 각 2시간

· 요구사항:

· 블라인드 비아 파단 없음

· 배선 박리 없음

· 테스트 장비: PCBGOGO VIB-400 진동 테이블

내습·내열 테스트

· 85℃ / 85% RH, 1000시간

· 충족 기준:

· 유전 상수 변동 ≤  ±0.2

· 절연 저항 ≥  101 MΩ

PCBGOGO의 자동차 ADAS HDI 서비스 시스템

PCBGOGO는 전 생애 주기 차량급 HDI 보증을 제공합니다:

▶ 차량급 소재 추적 가능성

모든 배치에 AEC-Q200 규격 준수 문서가 포함됩니다.

▶ 신뢰성 사전 테스트

· 열 사이클링

· 진동

· 고습 유전 안정성

▶ 양산 공정 고정

· 파라미터 편차 ≤  ±2%

· 자동차 양산 확대 시 안정적인 수율 보장

이러한 기준을 통해 PCBGOGO는 OEM이 ADAS HDI 크래킹 리스크를 제거하고 글로벌 자동차 신뢰성 요구사항을 충족할 수 있도록 지원합니다.
