SMT 조립에서 BGA 솔더링 결함에 대한 고급 진단 및 처리

볼 그리드 어레이(BGA) 부품은 높은 I/O 밀도와 우수한 전기적 성능을 제공하여 현대 전자 제품에 필수적인 요소입니다. 그러나 솔더 접합부가 패키지 아래에 숨겨져 있는 복잡한 설계로 인해 표면 실장 기술( SMT) 조립 과정에서 고유한 문제점을 야기합니다. BGA 솔더링 결함 은 인쇄 회로 기판 어셈블리(PCBA)의 신뢰성과 기능을 심각하게 저하시킬 수 있으므로 엄격한 공정 제어와 고급 진단 기술이 필수적입니다. 일반적인 고장 모드와 그 근본 원인을 파악하는 것은 고수율 생산에 매우 중요합니다.

BGA 어셈블리에서 흔히 발생하는 고장 유형

효과적인 문제 해결은 특정 결함 유형을 파악하는 것에서 시작됩니다. 주요 BGA 납땜 결함은 다음과 같습니다.

납땜 브리징(단락): 인접한 납땜 볼이 의도치 않게 연결되어 전기적 단락을 일으키는 현상.

납땜 기포(빈 공간): 응고된 납땜 접합부 내부에 공기 또는 플럭스가 갇혀 접합부의 기계적 강도와 전기 전도성을 저하시킵니다. 이는 부품의 열 전달 경로에 상당한 영향을 미칠 수 있습니다.

비습식/냉납 접합부: 표면이 칙칙하고 거친 것이 특징이며, 이는 불완전한 리플로우 또는 불충분한 열에너지를 나타내어 약하고 불안정한 연결을 초래합니다.

납땜 비뚤어짐(연신): 납땜 볼의 높이나 모양이 고르지 않은 현상으로, 종종 과도한 페이스트 사용량이나 납땜 시 압력의 불균형으로 인해 발생합니다.

패드 정렬 불량: BGA의 솔더 구체와 해당 PCB 랜드 패드 사이의 위치 편차로, 부품 배치가 부정확하여 발생합니다.

고급 진단 및 검사 방법

일반 부품과 달리 BGA의 결함은 리플로우 후 육안으로 검사할 수 없습니다. 따라서 특수 기술이 필수적입니다.

비파괴 검사(NDT):

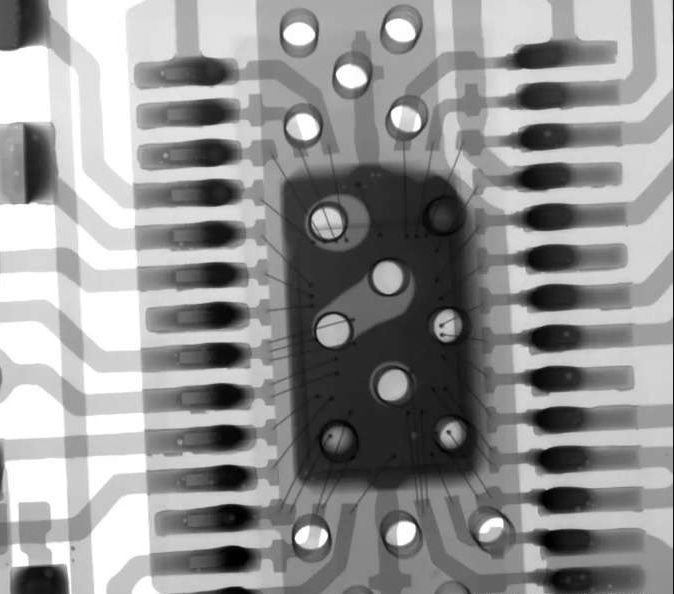

X선 검사: 이는 업계 표준 방법입니다. 고해상도 X선 검사 시스템은 X선 투과를 이용하여 숨겨진 납땜 접합부를 시각화합니다. 이를 통해 납땜 불량 , 브리징, 개방(비습윤), 부품 기울어짐/부유 등의 내부 결함을 정확하게 감지할 수 있습니다. 이 방법은 IPC 표준 준수를 보장하는 데 필수적입니다.

파괴 시험:

미세 절단(단면 절단): 미세 분석을 위해 BGA 솔더 접합부를 통해 PCBA를 정밀하게 절단하고 연마하는 과정입니다. 이 기술은 금속간 화합물 형성, 내부 구조적 무결성 및 전체 솔더 부피에 대한 자세한 구조적 정보를 제공합니다.

근본 원인 및 프로세스 최적화

BGA 납땜 결함을 해결하려면 제조 공정에 대한 체계적인 관리가 필요합니다.

결론: 전문적인 SMT 조립을 통해 무결점 BGA 솔더링 달성

BGA 솔더링 결함 완화는 사후 대응적인 해결책이 아니라 SMT 조립 라인 전반에 걸친 품질 관리의 사전 예방적 노력입니다. 이를 위해서는 정밀한 배치, 엄격한 온도 제어, 그리고 첨단 비파괴 검사 기능이 필수적입니다.
