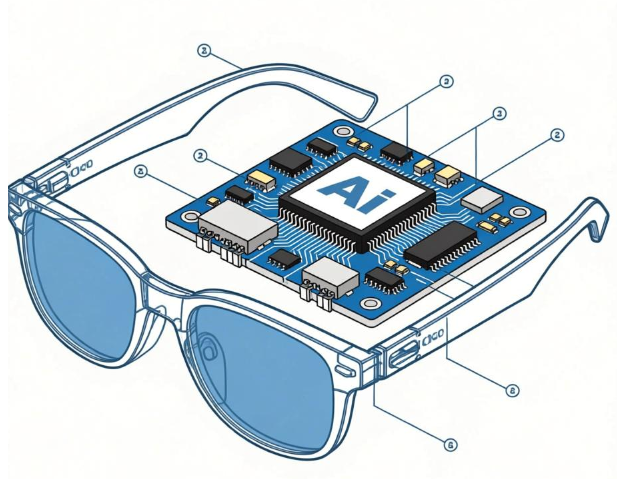

AI 글래스는 템플–프레임 힌지 영역을 통과하는 극도로 얇고 굴곡 가능한 유연 PCB에 의존합니다. 이 영역은 기기 전체에서 기계적 응력이 가장 집중되는 구역 중 하나입니다. 사용자가 안경을 착용하거나 벗을 때마다 이 힌지는 0°에서 90° 사이의 굽힘을 겪으며, 제품 수명 주기 동안 수만 회의 굽힘 사이클이 누적됩니다.

기존 유연 PCB는 50,000회 굽힘 사이클 후 고장이 발생하는 경우가 많으며, 파단율은 15%를 초과합니다. 한 유명 스마트 글래스 브랜드는 유연 PCB 파손이 A/S 수리의 20% 이상을 차지하여 연간 ￥3M 이상의 손실을 초래했다고 보고했습니다.

PCBGOGO는 8년 이상의 맞춤형 유연 PCB 개발 경험을 바탕으로, 1mm 굽힘 반경에서 100,000회 사이클을 견디며 고장률 ≤0.5%를 달성하는 AI 글래스용 유연 PCB를 설계했으며, 이미 20개 이상의 AR/VR 제조사에 적용되었습니다.

본 가이드는 소재 선택부터 레이아웃 최적화, 보강 구조에 이르기까지 핵심 신뢰성 설계 요소를 분석하여, 하드웨어 엔지니어가 굽힘 관련 고장을 제거할 수 있도록 돕습니다.

1. 고장 메커니즘 이해

AI 글래스용 유연 PCB 신뢰성은 주로 IPC-6012 요구사항, 특히 유연 기판에 대한 Section 3.4에 의해 규정됩니다. 두 가지 메커니즘이 고장을 주도합니다:

1.1 굽힘 시 응력 집중

응력 집중은 다음 위치에서 빈번하게 발생합니다:

· 배선 코너

· 패드 가장자리

· 굽힘 영역 내부에 위치한 비아

90° 코너의 응력 집중 계수는 2.5 이상입니다(목표 ≤1.5). PCBGOGO 피로 테스트에 따르면, 날카로운 코너를 가진 유연 PCB는 30,000회 굽힘만으로 파단율이 40%에 도달할 수 있습니다.

1.2 재료 피로

재료 품질이 장기 내구성을 결정합니다:

· 표준 폴리이미드 필름은 1mm 반경에서 50,000회 사이클 후 인장 강도의 50%를 상실합니다.

· DuPont Kapton HN(0.05mm)은 15%만 상실하며, IPC-TM-650 2.4.31을 충족합니다.

· 동박 종류가 중요합니다:

· 압연 어닐링 동박(RA): 100,000회 굽힘 후 파단율 ≤1%

· 전해 동박(ED): 파단율 >20%

(GB/T 2036-2019 기준)

압연 어닐링 동박(RA)의 결정립 구조는 길게 늘어져 있어, 반복 굽힘에 훨씬 더 강하게 저항합니다.

2. 4단계 신뢰성 설계 방법

2.1 기재 소재 선택

굽힘 내구성을 극대화하려면:

· 폴리이미드 기재 필름:

· DuPont Kapton HN

· 두께: 0.05–0.1 mm

· 인장 강도: ≥150 MPa

· 동박:

· 압연 어닐링 동박(RA)

· 두께: 18–35 μm

· 패드 영역 동박: 마모 저항을 위해 35 μm(1 oz)

· 커버레이:

· 폴리이미드 필름 0.03–0.05 mm

· 접착력 ≥0.8 N/mm

· IPC-6012 3.2 충족

2.2 배선 최적화

중요한 위치에서 응력을 감소시킵니다:

· 라운드 코너 사용

· 코너 반경 ≥0.1 mm

· 배선을 굽힘 방향과 평행하게 정렬

· 최소 간격: 0.1 mm

· 굽힘 구역 내 비아 회피

· 필요 시: 비아 직경 ≤0.15 mm, 간격 ≥0.3 mm

2.3 보강 구조

적절한 보강은 응력이 활성 굽힘 영역으로 확산되는 것을 방지합니다:

· FR-4 보강판(0.2–0.3 mm)

· 굽힘 영역 양측에 배치

· 중첩 ≥1 mm

· 80°C ±5°C에서 60분간 에폭시 접착

· 강판 보강판(SUS304)

· 두께: 0.1 mm

· 고접착 양면 테이프로 부착

· 접착력 ≥1.2 N/mm

2.4 공정 제어

제조 정밀도는 피로 수명에 직접적인 영향을 미칩니다:

· 에칭:

· 알칼리 에칭

· 에칭 계수 ≥3:1

· 가장자리 버 최소화(버는 응력 증가)

· 커버레이 압착 공정:

· 온도: 180°C ±10°C

· 압력: 15 kg/cm²

· 지속 시간: 30분

· 기포율 ≤0.5%

3. 신뢰성 검증 시험

3.1 굽힘 사이클 시험(IPC-TM-650 2.4.31)

· 굽힘 반경: 1 mm

· 각도: 0–90°

· 속도: 30회/분

· 총계: 100,000회

· 합격 조건: 저항 변화 ≤10%

시험 장비: PCBGOGO JPE-Bend-500

3.2 온도 사이클링 시험

· 온도 범위: –40°C ~ +85°C

· 1000회

· 유지 시간: 고온 2h + 저온 2h

· 합격: 층간 박리 불량 없음, 배선 파단 없음

장비: PCBGOGO JPE-TH-300

3.3 마모 저항 시험

· 지우개 경도: 60 ± 5 Shore A

· 압력: 500 g

· 100회

· 합격: 동 노출 없음

· 기준: IPC-TM-650 2.5.4.2

결론

신뢰성 있는 AI 글래스 유연 PCB 설계의 핵심은 응력 집중을 최소화하고 강력한 피로 저항성을 가진 소재를 선택하는 것입니다. DuPont Kapton 폴리이미드, 압연 어닐링 동박(RA), 라운드 배선 라우팅, 적절한 보강판을 사용하고—100,000회 굽힘 시험으로 검증함으로써—엔지니어는 현장 신뢰성을 크게 향상시킬 수 있습니다.

PCBGOGO는 유연 PCB 제작 및 신뢰성 시험을 위한 완벽한 솔루션을 제공하여, AR/VR 기기 제조사가 내구성 있고 수명이 긴 웨어러블 전자기기를 구축할 수 있도록 지원합니다.
