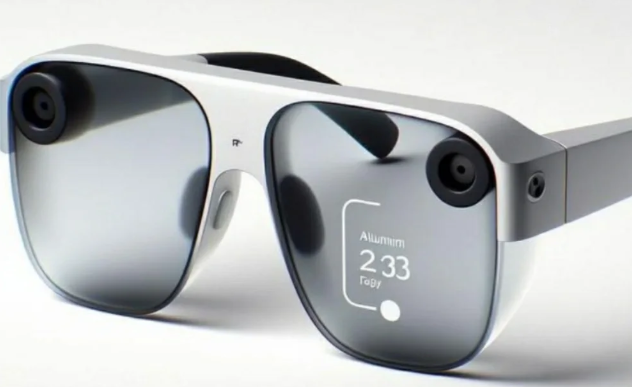

AI 글래스가 초경량 웨어러블리티를 지속적으로 추구함에 따라, 내부 인쇄회로기판(PCB)은 극도로 제한된 공간—일반적으로 20 mm × 30 mm 이내—에 맞춰야 하며, 동시에 프로세서, 센서, 전원 관리 및 무선 모듈(Wi-Fi 6 / Bluetooth 5.3)을 통합해야 합니다.

업계 데이터에 따르면 AI 글래스 R&D 실패의 60%는 PCB 소형화 부족이 원인입니다. 한 제조사는 PCB가 25×35 mm를 초과하여 안경 프레임에서 65%의 어셈블리 수율만 달성했기 때문에 제품 출시를 3개월 연기했습니다.

5년간의 마이크로 PCB 전문 기술을 보유한 PCBGOGO는 80만 장 이상의 소형 폼팩터 PCB를 납품했으며, 최소 사이즈 12×15 mm까지 구현하여 30개 이상의 선도 AR/VR 브랜드에 서비스를 제공하고 있습니다.

본 가이드는 하드웨어 엔지니어가 소형화 병목 현상을 극복하는 데 도움이 되는 핵심 설계 파라미터, 엔지니어링 제약 조건 및 통합 전략을 분석합니다.

1. AI 글래스 PCB 소형화 핵심 기술

AI 글래스용 PCB 설계 소형화는 마이크로 PCB 설계에 대한 IPC-2221 Section 5.4 가이드라인을 따라야 합니다. 과제는 세 가지 엔지니어링 한계에 집중됩니다:

1) 미세 선폭 및 마이크로 비아

· 기존 PCB:  0.2 mm 선폭,  0.3 mm 홀 사이즈

· AI 글래스 PCB:  0.12–0.15 mm 선폭, 0.15–0.20 mm 비아 직경

· GB/T 4677 공차 ±0.05 mm 충족 필요

PCBGOGO의 실험실 테스트 결과:

· 선폭 0.12 mm 미만 시 에칭 단선 위험 30% 증가

· 안정성을 위해  반가법 공정(SAP) 필요

2) 고밀도 레이어 스택업

· 표준 소비자 PCB: 4~6층

· AI 글래스: 8~12층, 일반적으로  3+2+3 대칭 HDI 스택업 적용

· 층간 두께:  0.08–0.10 mm

· IPC-A-600G Class 3 기포율 요구사항:  ≤1%

3) 초소형 부품 통합

·  01005 부품(0.4×0.2 mm) 사용

· 실장 정밀도  ±0.02 mm 달성 필요

· 그렇지 않으면 부품 쉬프트율이 15% 초과 가능, 특히 고밀도 SoC 및 RF 영역 주변에서

추천 기재 재료

 두 재료 모두 PCBGOGO 마이크로 PCB 검증을 통과했으며, 안정적인 0.12 mm 선폭 양산을 지원합니다.

3. 실용적 소형화 솔루션

3.1 4단계 소형화 방법

Step 1 — 레이어 스택업 기획

일반적인 8층 AI 글래스 PCB는 다음 구조를 사용할 수 있습니다:Signal – GND – Power – Signal – Signal – Power – GND – Signal

· 적층판:  Shengyi S2116, 0.15 mm/층

· 프리프레그(접착 시트):  Panasonic R-1515, 0.05 mm/장

· 두께 공차:  ±0.01 mm

· 스택업은  PCBGOGO JPE-Layer 5.0로 생성

Step 2 — 선폭 및 비아 사이즈 정의

· 신호 배선: 0.15 mm(1 oz 동박), 50 Ω 임피던스

· 계산식 Z = 60/√εr × ln(5.98h/W), h=0.1 mm

· 전원 배선: 0.20 mm(1 A 전류 지원)

· 마이크로 비아: 0.20 mm, 드릴 정밀도  ±0.01 mm

·  PCBGOGO JPE-Laser-600으로 제작

Step 3 — 부품 레이아웃 전략

원칙: 기능별 영역 구분 + 최단 배선

· 프로세서(Qualcomm XR2 Gen 2)는 방열 대칭을 위해 중앙 배치

· 카메라 및 마이크는 가장자리에 배치

· Wi-Fi 6 모듈은 간섭 감소를 위해 외곽에 배치

· 부품 간 간격: - ≥0.1 mm

· Altium Designer 23 + PCBGOGO 양산 적합 설계(DFM)(JPE-DFM 7.0)으로 충돌 감지

Step 4 — 배선 최적화

· 고주파 배선(Wi-Fi 6)은 표면층에 배선; 임피던스는  47.5–52.5 Ω으로 제어

· IR 드롭 최소화를 위해 전원 배선에 비아 회피

· IPC-2221 6.2에 따라 센서 신호에  접지 차폐 ≥0.1 mm 추가

3.2 제조 신뢰성 대책

반가법 에칭 공정(SAP)

· 박막 동 도금:  5 μm → 패터닝 →  35 μm(1 oz)까지 도금

·  ±0.01 mm 선폭 정밀도 달성

· IPC-TM-650 2.3.17 준수

솔더 마스크 코팅

· 액상 포토이미지저블 타입(JPE-SR-800)

· 두께  15–20 μm

· 패드로의 크리핑 방지를 위해 커버리지 >0.05 mm

치수 검사

· 로트별 샘플링:  50장

· JPE-Vision-900으로 ±0.001 mm 정밀도 측정

· 치수 수율 목표:  ≥99.5%

결론

AI 글래스 PCB의 소형화는 다음 요소들의 균형 잡힌 조합이 필요합니다:

· 고밀도 레이어 스택업

· 마이크로 스케일 선폭 및 비아 축소

· 01005 부품 통합

· 반가법 제조와 같은 첨단 공정

마이크로 PCB 생태계—양산 적합 설계(DFM) 사전 검토, 0.1 mm 레이저 드릴링, SAP 미세 배선 에칭 및 전 치수 검사—을 통해 PCBGOGO는 하드웨어 엔지니어가 초소형 PCB 설계를 신뢰할 수 있는 양산 현실로 전환할 수 있도록 지원합니다.
