알루미늄 CNC 가공｜전자 시제품 특징과 설계 유의점

전자 시제품에는 어떤 알루미늄 합금을 선택해야 할까요?

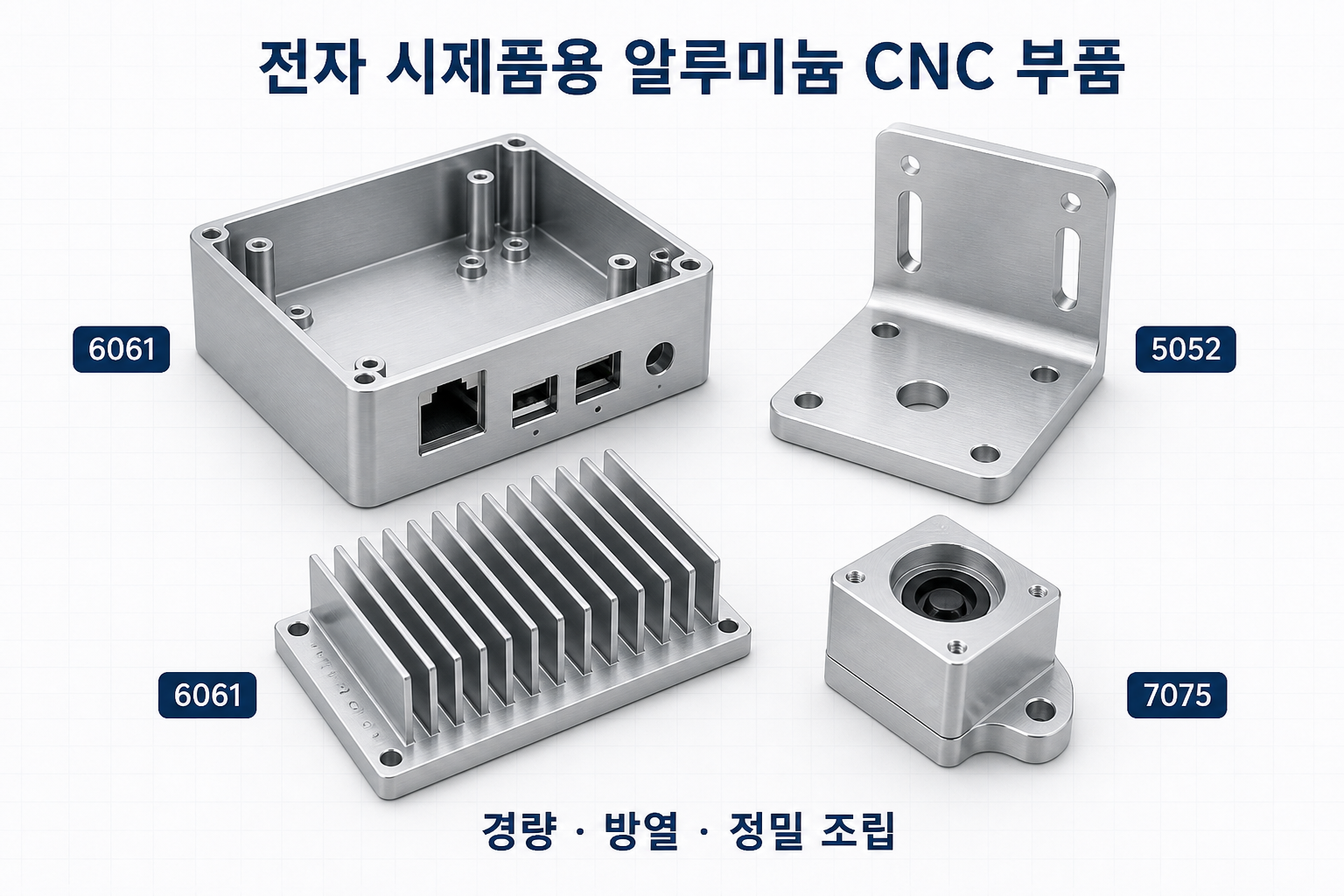

그림 1. 전자 시제품에 자주 사용하는 알루미늄 CNC 부품 예(AI 이미지)

같은 알루미늄이라도 합금 번호와 열처리 상태에 따라 가공성, 강도, 굽힘성과 표면 처리 결과가 달라집니다. 전자 케이스에 가장 비싼 합금을 일괄 적용하기보다, 부품이 실제로 견뎌야 하는 하중과 후가공을 먼저 구분하는 편이 합리적입니다.

합금 번호만 전달해서는 충분하지 않습니다. 예를 들어 6061도 열처리 상태에 따라 물성이 달라질 수 있으므로, 도면과 견적 요청서에는 가능한 경우 6061-T6처럼 상태까지 적는 것이 좋습니다.

알루미늄 CNC 부품은 전자 시제품 검증에 어떤 장점이 있을까요?

무게를 줄이면서 구조 강성을 확인할 수 있을까요?

알루미늄은 강철보다 가벼워 휴대형 계측기, 통신 장치와 소형 제어기의 케이스 무게를 줄이는 데 유리합니다. 동시에 PCB 지지 보스, 커넥터 체결부와 낙하 충격을 받는 모서리를 실제 금속 조건으로 검증할 수 있습니다. 다만 무게를 줄이기 위해 벽을 지나치게 얇게 만들면 가공 중 변형이나 조립 후 뒤틀림이 생길 수 있습니다.

방열 성능은 어느 범위까지 검증할 수 있을까요?

고출력 LED, 전력 반도체와 전원 모듈은 케이스나 방열판을 열 경로로 사용합니다. 알루미늄 CNC 시제품은 실제 접촉면의 평탄도, 체결 압력, 열 인터페이스 재료와 핀 형상을 함께 시험할 수 있다는 점이 유용합니다. 알루미늄을 사용했다는 사실만으로 온도가 해결되는 것은 아니며, 열원부터 외부 공기까지의 전체 열 경로를 동일하게 구성해야 합니다.

설계 단계에서 어떤 가공 제약을 먼저 확인해야 할까요?

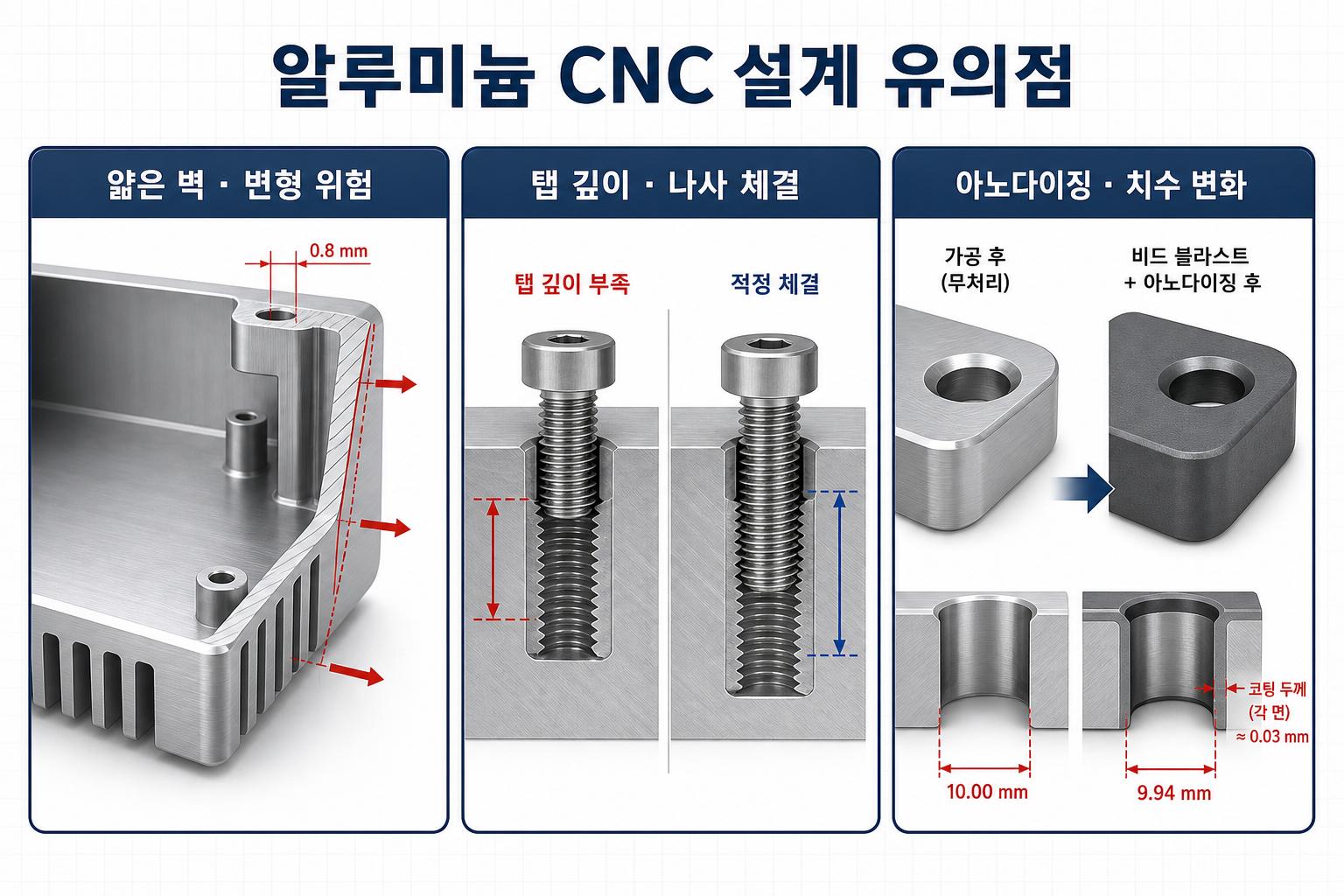

그림 2. 얇은 벽, 탭 깊이와 아노다이징 치수 변화의 개념 예(AI 개념도)

얇은 벽과 큰 평면은 왜 변형되기 쉬울까요?

전자 케이스의 넓은 바닥면이나 높은 측벽을 얇게 설계하면 소재 제거 과정에서 잔류 응력이 풀리고 강성이 낮아져 휨이 발생할 수 있습니다. 방열 부품과 닿는 면이나 방수 실링면은 단순 벽 두께뿐 아니라 지지 리브, 가공 순서와 평탄도 요구를 함께 검토해야 합니다.

내부 코너와 깊은 포켓은 그대로 만들 수 있을까요?

회전 공구로 절삭하므로 내부 코너에는 공구 반경이 남습니다. 배터리나 PCB를 완전한 직각 포켓에 맞추면 모서리 간섭이 생길 수 있으므로 코너 여유, 릴리프 또는 조립 방향을 반영해야 합니다. 깊고 좁은 포켓은 긴 공구가 필요해 진동, 표면 품질 저하와 가공 시간 증가로 이어질 수 있습니다.

탭과 나사 보스는 무엇을 확인해야 할까요?

알루미늄 나사산은 반복 체결이나 과도한 토크에 손상될 수 있습니다. 나사 규격, 유효 체결 길이, 보스 외경과 바닥 잔여 두께를 함께 설계하고, 반복 분해가 예상되면 나사 인서트 적용도 검토할 수 있습니다. 막힌 탭 홀에는 공구 여유와 칩 배출 공간이 필요하므로 도면의 홀 깊이와 유효 나사 깊이를 구분해 표시하는 편이 안전합니다.

아노다이징과 비드 블라스팅은 어떻게 선택할까요?

가공 자국을 정돈하고 제품 외관을 균일하게 만들기 위해 비드 블라스팅과 아노다이징을 연속으로 적용하는 경우가 많습니다. 두 공정은 역할이 다르므로 색상만 보고 선택하면 안 됩니다.

아노다이징 후 치수는 왜 달라질까요?

아노다이징 피막은 표면 안쪽과 바깥쪽으로 성장하므로 정밀 홀, 슬라이딩 면과 커넥터 끼워 맞춤이 달라질 수 있습니다. 실제 성장 비율과 피막 두께는 합금, 공정과 업체 조건에 따라 달라지므로 임의의 고정 보정값을 적용하기보다 목표 피막과 최종 치수 기준을 제조업체와 합의해야 합니다. 그림의 수치는 원리를 보여 주기 위한 예시이며 공통 규격이 아닙니다.

전기 접지면도 아노다이징해도 될까요?

아노다이징 피막은 전기적으로 절연성이 있으므로 PCB 접지 스프링, 차폐 접촉부와 나사 접지면에 그대로 적용하면 접촉 저항이 커질 수 있습니다. 필요한 영역은 마스킹하거나 후가공으로 피막을 제거하는 방법을 도면에 명확히 표시해야 합니다.

외주 전에 어떤 정보를 정리하면 좋을까요?

처음부터 모든 가공 조건을 확정하지 못해도 괜찮습니다. 다만 제조업체가 전자 시제품의 기능을 이해할 수 있도록 3D 파일과 2D 도면, 합금 및 열처리 상태, 핵심 공차, 나사 규격, 표면 처리, 마스킹 영역, 수량을 함께 전달하면 보다 정확한 검토가 가능합니다. 방열 검증용인지, 외관 확인용인지, 반복 체결 시험용인지도 적어 두면 불필요한 과도 사양을 줄이는 데 도움이 됩니다.

FAQ

전자 케이스에는 6061과 7075 중 무엇이 더 적합한가요?

일반적인 케이스와 방열 부품은 가공성, 비용과 강도의 균형이 좋은 6061-T6부터 검토하는 경우가 많습니다. 7075-T6는 높은 하중이나 얇은 고강도 구조가 실제로 필요할 때 선택하는 편이 합리적입니다.

아노다이징 색상은 샘플과 양산에서 완전히 같을까요?

완전히 동일하다고 보기는 어렵습니다. 합금 로트, 표면 거칠기, 피막 두께와 염색 조건에 따라 색상 편차가 생길 수 있으므로 외관이 중요하면 허용 범위와 기준 샘플을 합의해야 합니다.

비드 블라스팅만 하고 아노다이징을 생략해도 되나요?

외관 정돈만 필요하면 가능하지만, 표면 보호와 내식성이 필요한 사용 환경에서는 아노다이징을 함께 검토하는 것이 좋습니다. 비드 블라스팅 자체는 보호 피막을 만드는 공정이 아닙니다.

아노다이징 전에 모든 홀을 가공해야 하나요?

대부분은 가공 후 표면 처리를 진행하지만, 접지면·정밀 끼워 맞춤 홀·나사 체결부는 마스킹 또는 후가공이 필요할 수 있습니다. 최종 기능 치수를 기준으로 공정 순서를 정해야 합니다.

알루미늄 CNC 시제품으로 방열 성능을 바로 확정할 수 있나요?

실제 재료 검증에는 유리하지만 열원 조건, 접촉 재료, 체결 압력과 주변 공기 흐름도 양산 조건과 같아야 유효합니다. 케이스 소재만 같다고 해서 전체 열 성능이 자동으로 재현되는 것은 아닙니다.
