패널화 V-컷과 라우팅, 언제 무엇을 써야 할까? 알루미늄 PCB 선택 가이드

V-컷과 라우팅은 어떻게 선택하면 될까요?

알루미늄 PCB 패널화가 더 까다로운 이유는 무엇인가요?

알루미늄 베이스는 절단 공구의 마모와 가공 하중을 높일 수 있습니다. V-컷의 잔여 두께가 일정하지 않거나 분리선 주변 여유가 부족하면 분리할 때 기판이 휘고 절연층 또는 납땜부에 응력이 집중될 수 있습니다. 라우팅에서는 절삭 버와 전도성 알루미늄 칩이 남지 않도록 세정과 외관 검사가 중요합니다. 실제 허용치는 기판 두께, 합금, 장비와 조립 조건에 따라 달라지므로 제조사의 DFM 검토가 필요합니다.

금속 베이스가 포함된 층 구조와 가공 제약은 단면·양면·다층 알루미늄 PCB 구조 가이드에서 함께 확인할 수 있습니다.

V-컷은 언제 적합할까요?

어떤 장점이 있나요?

직선으로 배열된 직사각형 기판을 빠르게 분리할 수 있고, 기판 사이의 라우팅 간격이 필요하지 않아 패널 면적을 효율적으로 사용할 수 있습니다. 동일 형상의 대량 조립에서 공정이 단순해지는 것도 장점입니다.

어떤 제한이 있나요?

절단선은 일반적으로 패널을 가로지르는 직선이어야 하므로 곡선 외형이나 중간에서 꺾이는 형상에는 맞지 않습니다. 잔여 두께가 너무 얇으면 운반 중 파손 위험이 커지고, 너무 두꺼우면 분리 응력이 증가합니다. 동박, 패드와 부품은 제조사가 요구하는 이격 거리 밖에 배치해야 합니다.

라우팅은 언제 적합할까요?

어떤 장점이 있나요?

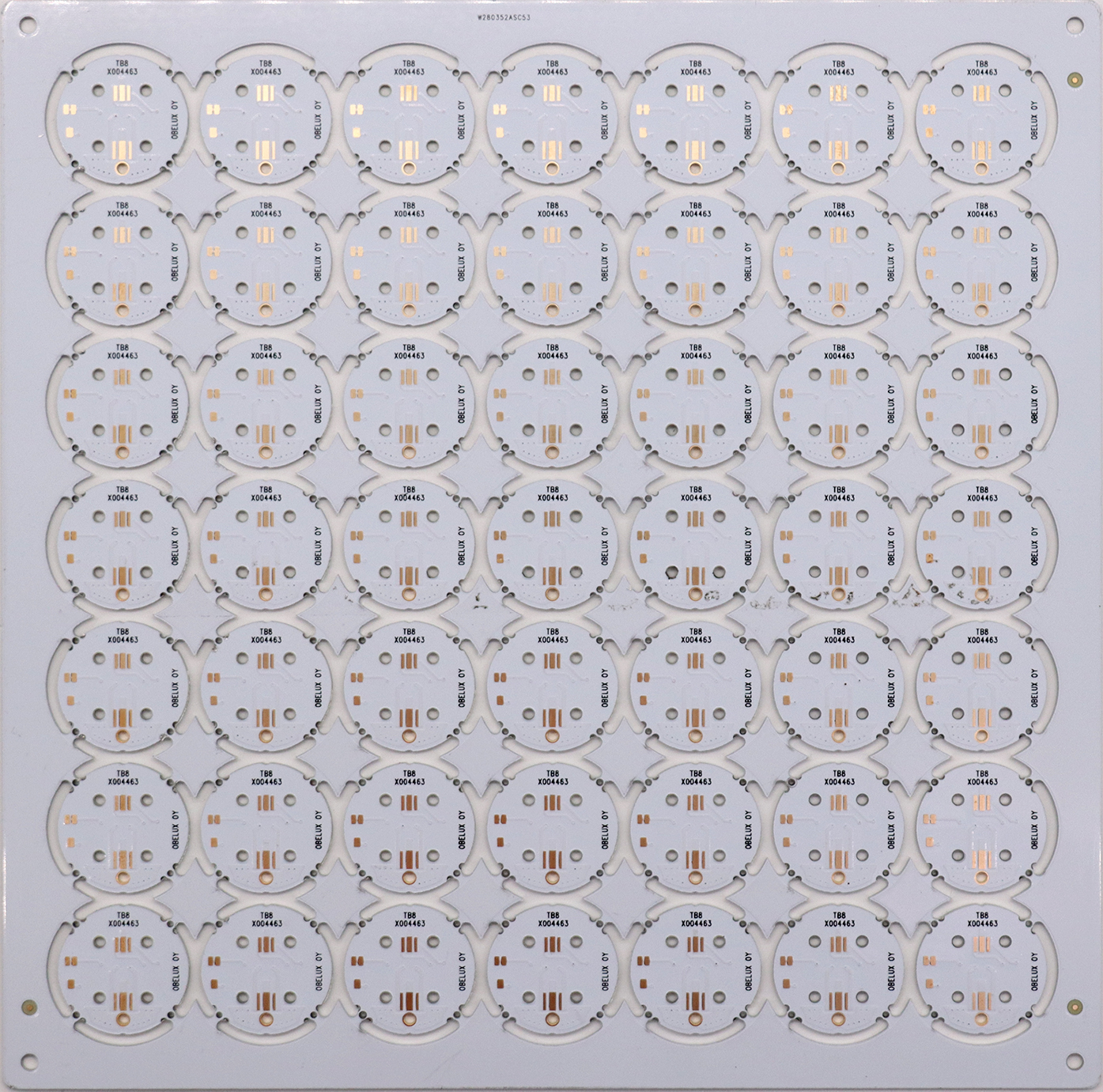

라우팅 또는 밀링은 곡선, 홈과 비정형 외곽을 구현하기 쉽고, 브레이크어웨이 탭 위치를 조절해 분리 응력을 관리할 수 있습니다. V-컷 선상에 부품을 피하기 어려운 설계에도 더 유연합니다.

어떤 제한이 있나요?

라우터 비트가 지나갈 간격 때문에 패널의 재료 이용률이 낮아질 수 있고, 가공 시간과 비용도 늘 수 있습니다. 탭이 너무 적으면 운반 중 기판이 떨어질 수 있고, 너무 많거나 잘못 배치되면 분리 후 돌출부와 버가 남습니다. 알루미늄 칩이 회로나 조립부에 남지 않도록 후처리 조건도 확인해야 합니다.

실제 선택 전에는 무엇을 확인해야 할까요?

어떤 실수를 자주 하나요?

가장 흔한 실수는 FR-4 패널 규칙을 그대로 적용하거나, 패널 도면에 V-컷 선과 라우팅 탭을 명확히 구분하지 않는 것입니다. 또한 부품을 분리선 가까이에 배치하고 수동으로 비틀어 분리하면 납땜부에 균열이 생길 수 있습니다. Gerber와 함께 완성 패널 크기, 배열 방향, 공정 가장자리, 분리 방식과 허용 버 기준을 전달하면 해석 차이를 줄일 수 있습니다.

제작 가능성과 견적은 어떻게 확인하면 될까요?

처음부터 잔여 두께나 탭 치수를 모두 정하지 못해도 괜찮습니다. 개별 기판 외형, 원하는 배열 수량, 조립 방향과 가장자리 부품 위치를 공유하면 제조사가 장비와 소재에 맞는 패널 방식을 검토하기 쉬워집니다. PCBgogo도 제출된 패널 데이터와 조립 조건을 바탕으로 V-컷 또는 라우팅 적용 가능성을 확인합니다.

기본 재료와 가공 범위는 알루미늄 PCB 제조 사양 안내에서 먼저 살펴볼 수 있습니다.

패널 도면과 Gerber 데이터가 준비되었다면 PCB 제작 견적 페이지에 현재 확인된 조건을 제출하고 DFM 단계에서 세부 치수를 조율할 수 있습니다.

FAQ

알루미늄 PCB도 V-컷으로 분리할 수 있나요?

가능하지만 기판 두께, 알루미늄 합금, 잔여 두께와 장비 조건에 따라 적용 범위가 달라집니다. 일반 FR-4 기준을 그대로 사용하지 말고 제조사와 확인하는 것이 좋습니다.

곡선 외형에는 어떤 방식이 적합한가요?

V-컷은 직선 가공에 적합하므로 곡선이나 복잡한 외형에는 일반적으로 라우팅이 더 적합합니다.

어떤 방식이 더 저렴한가요?

직사각형 반복 배열에서는 V-컷이 재료 이용률과 가공 시간 면에서 유리할 수 있습니다. 다만 부품 배치, 분리 응력과 후처리까지 포함한 총비용으로 비교해야 합니다.
