자동차 PCB 어셈블리란? 자동차 전자제조 완전 가이드

소비자 가전에서 잘 작동하는 회로 기판이 차량에서는 치명적으로 고장날 수 있습니다. 자동차 PCB 어셈블리에서의 중요성은 근본적으로 다릅니다. 기판은 엔진 열, 도로 진동, 습기 침투 및 단 한 번의 치명적 고장 없이 수년간 지속적인 사용을 견뎌야 합니다. 그렇기 때문에 자동차 PCB는 전용 표준, 검사 프로토콜 및 재료 요구사항을 갖춘 독자적인 설계 및 제조 분야로 취급됩니다.

이 가이드는 자동차 PCB 어셈블리의 실제 내용, 즉 중요한 설계 가이드라인, 조립 공정 단계, 제조업체가 충족해야 할 표준 및 올바른 제조 파트너 선택 방법을 안내합니다.

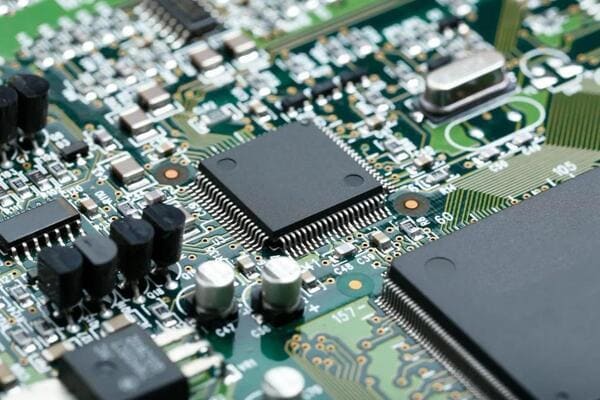

자동차 PCB 어셈블리가 다른 이유

소비자 및 산업용 PCB는 통제된 환경에서 생존하도록 설계됩니다. 자동차 PCB는 그렇지 않습니다. −40°C ~ +150°C의 온도 변동에서 안정적으로 작동하고, 지속적인 기계적 진동을 흡수하며, 습기와 화학 물질 노출에 저항하고, 경우에 따라 10~15년간 무정비로 작동해야 합니다.

적용 분야는 차량 전체에 걸쳐 있습니다. 엔진 제어 장치(ECU), 변속기 컨트롤러, EV의 배터리 관리 시스템(BMS), ADAS 센서, 인포테인먼트 시스템, 조명 드라이버 및 ABS와 에어백 컨트롤러와 같은 안전 시스템이 포함됩니다. 각각은 고유한 열 프로파일, 진동 노출 및 신뢰성 요구사항을 가집니다.

이 때문에 자동차 PCB 제조는 별도의 업계 표준 세트를 따르며 표준 상업용 조립보다 더 엄격한 공정 관리를 요구합니다.

자동차 PCB 설계 가이드라인

제조 시작 전에 자동차 PCB 설계를 올바르게 수행하는 것이 중요합니다. 도면상에서 수정하기 저렴한 설계 결함은 조립 후에는 비용이 많이 들게 됩니다. 주요 설계 고려사항은 다음과 같습니다:

• 재료 선정: FR4는 저응력 영역의 표준이지만, 고온 응용 분야는 종종 더 나은 Tg 등급과 낮은 CTE 부정합을 가진 폴리이미드, Rogers 또는 PTFE 기반 라미네이트가 필요합니다.

• 구리 중량: 더 무거운 구리(2온스 이상)는 과도한 열 축적 없이 전류 부하를 처리하기 위해 전력 분배층에 일반적으로 사용됩니다.

• 비아 설계: 충전 및 캡핑된 비아는 습기 침투와 열 사이클링 하에서의 균열을 방지합니다. 블라인드 및 빌드 비아는 복잡한 다층 기판에서 라우팅 밀도를 최대화하는 데 사용됩니다.

• 부품 배치: 부품은 진동 하에서 솔더 조인트의 기계적 응력을 최소화하도록 방향을 지정해야 합니다. 무거운 부품은 언더필 접착제가 필요할 수 있습니다.

• 열 관리: 서멀 비아, 구리 채움 및 경우에 따라 금속 코어 기판이 중요 부품에서 열을 전달하는 데 사용됩니다.

• 트레이스 라우팅: 더 넓은 트레이스 간격과 보수적인 전류 밀도 한계는 시간이 지남에 따른 도체 열화 위험을 줄입니다.

설계 단계에서 IPC-2221 일반 설계 표준과 자동차 특수 부록(예: IPC-6012DA)을 함께 준수하면 초도품 검사 후 비용이 많이 드는 재설계를 방지할 수 있습니다.

자동차 PCB 조립 공정

자동차 PCB 조립은 표준 SMT/THT 조립과 동일한 일반 단계를 따르지만, 각 단계에서 훨씬 더 엄격한 허용 오차와 의무적 검사가 적용됩니다. 공정 흐름은 다음과 같습니다:

자동차 응용 분야에서 두 단계는 특별히 강조할 필요가 있습니다: 컨포멀 코팅과 기능 테스트입니다. 컨포멀 코팅(일반적으로 아크릴, 실리콘 또는 폴리우레탄)은 조립된 기판을 습기, 화학물질 및 오염물로부터 보호하기 위해 도포됩니다. 엔진룸이나 실외 센서와 같은 가혹 환경 응용 분야에서는 선택이 아닙니다.

기능 테스트는 ICT(인-서킷 테스트)를 넘어섭니다. 자동차 기판은 종종 번인 테스트(상승된 온도와 전압에서 장시간 작동)를 거쳐 기판이 차량에 장착되기 전에 초기 수명 고장을 제거합니다.

자동차 PCB 제조업체 선택

모든 PCB 제조업체가 자동차 작업을 처리할 수 있는 것은 아닙니다. 공급업체 평가 시 다음을 확인하십시오:

• 품질 인증: IATF 16949 또는 ISO 9001 인증을 품질 관리 기준으로

• 재료 역량: 자동차 등급 재료(폴리이미드, 고Tg FR4, PTFE 라미네이트)에 대한 검증된 경험

• 추적성: 재료 및 부품의 완전한 추적성 — 자동차 감사에 필수

• 검사 엄격성: 100% AOI 및 X-레이 검사 역량, 샘플링 기반 검사 아님

• 보호 서비스: 컨포멀 코팅 및 언더필을 표준 서비스 옵션으로 제공

• DFM 지원: DFM 검토 중 엔지니어링 지원 — 자동차 설계는 첫 패널 절단 전에 제조 측 입력이 필요한 경우가 많음

PCBgogo에서는 위의 모든 조건을 충족하며 제조부터 조립까지 전체 공정을 한 지붕 아래에서 처리합니다. 납기는 빠르고 품질은 자동차 표준에 부합하며, 완제품 기판을 얻기 위해 세 곳의 공급업체를 추적할 필요가 없습니다.

자동차 PCB 프로토타입을 조달하거나 양산을 계획 중이라면 PCBgogo.com에서 견적을 받으십시오. Gerber 파일을 업로드하면 당사 팀이 24시간 이내에 후속 조치를 취합니다.

자동차 PCB 커넥터: 자주 간과되지만 항상 중요한 요소

커넥터 선택은 자동차 PCB 설계에서 가장 과소평가된 결정 중 하나입니다. 자동차 PCB 커넥터는 프레팅 부식 없이 진동을 견디고, 넓은 온도 변화에서 안정적인 접촉을 유지하며, 엔진룸이나 외부 장착 응용 분야의 습기와 오염물에 저항해야 합니다.

자동차에 일반적으로 사용되는 커넥터 제품군으로는 Molex MX150, TE Connectivity의 AMPSEAL 및 DT 시리즈, Aptiv의 GT150이 있으며, 이들은 모두 자동차 전기 시스템용으로 특별히 설계되었습니다. 기판 레벨 커넥터의 경우 적절한 IP 등급과 진동 정격 유지 메커니즘을 가진 부품을 지정하십시오.

커넥터는 사후 고려사항이 아닌 PCB 조립 파트너와의 설계 검토 대화의 일부여야 합니다. 배치, 장착 및 스트레인 릴리프는 모두 가혹 환경에서 장기 신뢰성에 영향을 미칩니다.

결론

자동차 PCB 어셈블리는 지름길이 나중에 — 일반적으로 가장 나쁜 시기에 — 나타나는 분야입니다. 엄격한 설계 가이드라인, 재료 요구사항, 의무적 검사 단계 및 업계 인증의 조합은 차량에서의 현장 고장이 비용이 많이 들고 위험하기 때문에 존재합니다.

첫 DFM 검토부터 최종 기능 테스트까지 자동차 요구사항을 이해하는 제조업체와 협력하는 것은 프로그램 위험을 줄이는 가장 직접적인 방법 중 하나입니다. 새로운 EV 서브시스템용 프로토타입을 개발하든 기존 설계를 양산으로 확장하든, 선택한 제조 파트너는 최종 제품의 신뢰성에 직접적인 영향을 미칩니다.
