자동차 후드 아래, 대시보드 뒤, 섀시 어딘가에 볼트로 고정되어 다시는 눈에 띄지 않을 보드를 설계하며 제 경력의 대부분을 보냈습니다. 자동차 전자제품은 온도 제어가 되는 사무실 환경의 호사를 누리지 못합니다. 동결-해동 사이클, 엔진룸 열기, 도로 염분, 그리고 수년간의 진동 속에서도 살아남아야 하며, 시동을 걸 때마다 매번 정확히 작동해야 합니다. 제가 조립에 보낸 모든 보드는 "CAD 툴에서는 올바르게 보인다"와 "조립 라인에서 살아남고, 차량에서도 살아남는다" 사이의 간극에 대해 새로운 것을 가르쳐주었습니다.

이 글은 자동차 PCB 조립을 원활하게 하고, 초회 양품률을 높이며, 보증 클레임을 줄이는 데 도움이 되는 설계 습관을 소개합니다. 움직이는 모든 것, 엔진 근처에 있거나 안전 규격을 충족해야 하는 보드를 설계 중이시라면, 제가 이미 겪은 두통 중 몇 가지를 덜어드리길 바랍니다.

자동차 PCB 설계가 다른 규칙을 따르는 이유

소비자 전자제품은 몇 년마다 교체됩니다. 자동차 전자제품은 10년 이상 안정적으로 작동해야 하며, 온도 변화가 -40°C에서 125°C 또는 엔진룸 근처에서는 그 이상까지 이르기도 합니다. 이 단일 사실 하나만으로 보드에서 내리는 거의 모든 결정이 달라집니다: 재료 선택, 동금 두께, 비아 구조, 부품 선택, 그리고 조립 계획 방식. 거친 도로의 진동, 습도, IATF 16949와 AEC-Q100/Q200이 정하는 점점 더 엄격해지는 품질 기준을 더하면, 자동차 PCB 설계가 PCB 설계 내에서 실로 자체적인 분야인 이유를 알 수 있습니다.

좋은 소식은 자동차 프로젝트의 대부분 고통은 예방 가능하다는 것입니다. 거의 항상 조립 라인에 보드가 도달하기 훨씬 전, 설계 단계에서 내린 결정으로 거슬러 올라갑니다. 제가 집중하는 것은 다음과 같습니다.

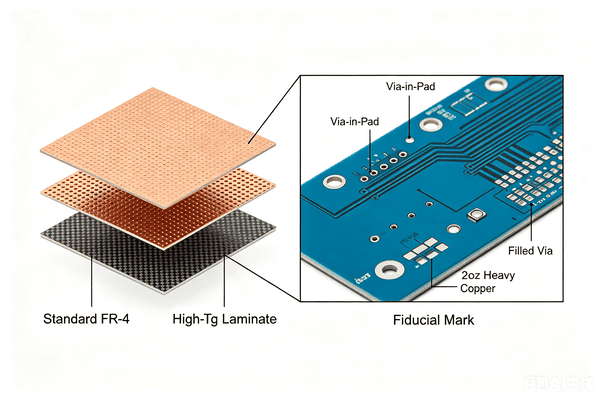

1. 환경에 맞는 재료 선택, 단순히 회로도만 보고 선택하지 않기

표준 FR-4은 많은 소비자 설계에 적합하지만, 엔진룸 근처나 급격한 열 사이클이 있는 설계에서 사용하면 긴장됩니다. 제가 익힌 몇 가지 습관:

· 지속적인 열에 노출되는 곳에는 고Tg(유리전이온도) 적층판, 일반적으로 170°C 이상을 지정하여, 리플로우 중이나 실사용 중에 보드가 연화되거나 박리되지 않도록 합니다.

· 파워트레인 근처 보드에는 동금과 부품 패키지에 더 잘 맞는 CTE(열팽창계수) 재료를 선호하여, 수천 번의 열 사이클에 걸쳐 솔더 조인트 피로를 줄입니다.

· 도로 염분, 오일 미스트, 부동액 증기에 간접적으로라도 노출되는 보드의 경우 적층판의 흡수율과 내화학성을 확인합니다.

이런 것들은 회로도에 품목으로 나타나지 않지만, 잘못되면 현장에서 즉시 드러납니다.

2. 제조와 조립을 처음부터 염두에 두고 설계하기

레이아웃 툴에서 깔끔해 보이는 설계도 트레이스 기하학, 패드 설계, 패널화이 일찍 고려되지 않으면 조립에 악몽이 될 수 있습니다. 저는 DFM(제조 가능성 설계)과 DFA(조립 설계)를 전기 설계와 병행하는 작업으로 취급하지, Gerber 내보내기 직전의 사후 처리로 취급하지 않습니다.

트레이스 폭, 간격, 동금 두께

· 트레이스를 모터, 릴레이, 돌입 전류의 과도 부하를 포함하여 실제로 흐를 전류에 맞게 설계하지, 정상 상태 값에만 맞추지 않습니다.

· 엔진 근처나 고진동 구역의 전력 분배에는 더 두꺼운 동금(2oz 이상)과 더 넓은 트레이스를 선호하여, 열 사이클을 처리하고 트레이스 균열 가능성을 줄입니다.

· 보드 면적이 허용하는 한 제조사 최소치보다 충분히 넓은 간격을 유지합니다. 자동차 보드는 종종 더 높은 전압으로 작동하고 소비자 보드보다 더 많은 오염 노출을 겪기 때문입니다.

비아 설계

· SMD 패드 내 비아는 적절히 충전되고 캡핑된 경우가 아니면 피합니다. 노출된 패드 내 비아 구조는 솔더 보이드와 열 사이클 하에서의 장기 신뢰성 문제의 일반적인 원인이기 때문입니다.

· 전력 부품 하부의 열 비아에는 단일 대형 비아 대신 어레이를 사용하고, 최종 패턴 전에 제조사의 비아 충전 및 도금 능력을 확인합니다.

패널화와 피듀셜

· 조립 라인이 리플로우와 픽앤플레이스에서 보드를 과도한 휨 없이 진행할 수 있도록 충분한 레일과 분리 탭을 가진 패널을 설계합니다.

· 글로벌 및 로컬 피듀셜을 항상 포함합니다. 자동차 보드는 파인 피치 부품을 가지는 경향이 있으며, 피듀셜을 생략하면 대량 생산에서 배치 오차를 유발하는 빠른 길입니다.

3. 단일 부품도 배치하기 전에 열 관리 계획하기

열은 자동차 전자제품에서 가장 큰 신뢰성 위협이며, 사후에 수정하는 것보다 설계 단계에서 대처하는 것이 훨씬 쉽습니다. 저는 열 관리를 레이아웃의 일부로 봅니다, 사후 레이아웃 패치가 아닌:

· 발열 부품(레귤레이터, MOSFET, 드라이버)을 공기 흐름과 동금 파워를 염두에 두고 배치하며, 전해 커패시터와 크리스털과 같은 열에 민감한 부품에서 멀리합니다.

· 실제 전류 경로에 맞춘 동금 파워와 열 릴리프 패턴을 사용하고, 전력 패키지 하부에 열 비아를 추가하여 접지 또는 후면 평면으로 열을 이동시킵니다.

· 인클로저가 허용하는 곳에서는 기구팀과 히트싱크나 열 패드를 일찍 조율합니다. 완성된 레이아웃에 히트싱크를 후속 장착하는 것은 거의 잘 되지 않기 때문입니다.

4. 진동과 기계적 충격에 대한 설계

벤치에서 완벽하게 작동하는 보드도 실제 진동에 노출되면 몇 달 안에 고장날 수 있습니다. 저는 인클로저가 모든 것을 흡수해주길 바라기보다 여유를 확보합니다:

· 대형 전해 커패시터, 커넥터, 트랜스포머와 같은 무거운 부품은 장착점에 가까이 두거나 기계적 지지대를 추가합니다. 긴 리드 위의 지지되지 않은 질량은 고전적인 피로 고장점이기 때문입니다.

· 무겁거나 높은 부품은 취급 및 진동 중 휨이 가장 큰 보드 가장자리에 배치하지 않습니다.

· 커넥터의 경우 반복된 결합 사이클이나 기계적 응력이 예상되면 순수 SMD보다 스루홀 또는 프레스핏을 선호하며, 풋프린트 설계에 스트레인 릴리프를 추가합니다.

· 최종 응용에 문서화된 진동 프로파일이 있는 경우 중요 BGA 및 커넥터 위치에 스테이킹이나 언더필을 지정하며, 이를 조립 노트에 명확히 표시하여 라인에서 누락되지 않도록 합니다.

5. 랜드 패턴과 솔더 마스크를 정확하게

제가 수년에 걸쳐 트러블슈팅해야 했던 대부분의 조립 결함은 부품 품질이 아닌 풋프린트와 솔더 마스크 결정으로 거슬러 올라갑니다. 모든 자동차 보드를 출하 전에 확인하는 몇 가지:

· 모든 랜드 패턴을 부품의 실제 데이터시트에 대해 확인합니다, 제네릭 라이브러리 풋프린트를 신뢰하지 않고 특히 제조사 간 차이가 있는 커넥터와 전력 패키지에서.

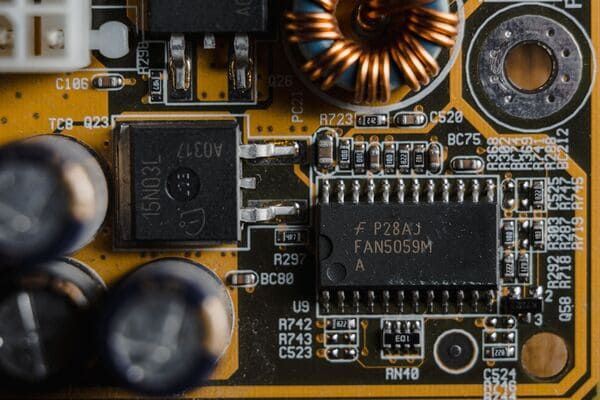

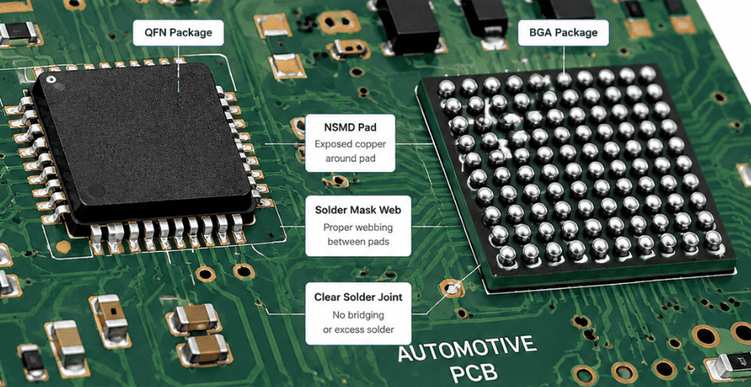

· 솔더 마스크 정의(SMD) 패드는 신중하게 사용하고, 파인 피치 부품에는 비솔더 마스크 정의(NSMD) 패드를 유지합니다. NSMD가 일반적으로 더 일관된 솔더 조인트 형성을 주기 때문입니다.

· 파인 피치 패드 간 솔더 마스크 웨빙을 유지하여 브리징을 방지하고, QFN 및 BGA 패키지의 페이스 스텐실 조리피처를 재확인하여 패키지 하부 보이딩을 방지합니다.

6. 코포멀 코팅과 보호 마감도 잊지 않기

자동차 보드는 습도, 먼지, 화학 노출에 대한 보호를 위해 코포멀 코팅이 자주 필요하며, 저는 사후에 덧붙이는 것이 아니라 설계 단계에서부터 고려합니다:

· 커넥터, 테스트 포인트, 코팅이 되어서는 안 되는 부품 주변에 킵아웃 존을 추가하고, 이를 제조 및 조립 도면에 명확히 표시합니다.

· 조립 공정과 코팅 화학 모두에 호환되는 표면 마감(ENIG, 침지 은, 또는 응용에 따라 HASL)을 선택합니다.

· 킵아웃 치수를 확정하기 전에 조립 파트너의 코팅 능력과 선호 마스킹 방식을 확인합니다. 이는 공정마다 다르기 때문입니다.

7. 테스트 포인트와 검사 접근성 확보

자동차 품질 기대는 모든 단계에서 철저한 테스트를 의미하며, 테스트하기 어려운 보드는 디버깅 비용이 비쌉니다. 저는 다음을 확인합니다:

· 테스트 포인트가 ICT(인회로 테스트) 및 기능 테스트 픽스처에 접근 가능하며, 가능한 일관된 그리드에 배치되어 픽스처 설계를 단순화합니다.

· 코포멀 코팅 후에도 중요 네트에 프로브 접근이 가능합니다. 이는 보통 테스트 포인트를 코팅 킵아웃 존 밖에 배치하는 것을 의미합니다.

· 보드가 BGA 및 QFN 패키지에 대한 AOI(자동 광학 검사)와 X-ray 검사를 지원합니다. 검사 계획 없이 다른 부품이나 쉴드 캔 아래에 중요 솔더 조인트가 숨겨져 있지 않다는 의미입니다.

8. 받고 싶은 대로 문서화하기

세계 최고의 자동차 설계도 문서 패키지가 불완전하면 조립에서 어긋날 수 있습니다. 저는 항상 완전한 세트를 출하합니다: 적절한 레이어 명명의 Gerber, 제조사가 지원하면 IPC-2581 또는 ODB++, 제조사 부품 번호(배급사 SKU가 아닌)가 포함된 완전한 BOM, 극성과 방향이 명확히 표시된 조립 도면, 그리고 스택업, 임피던스 요구사항, 비아 충전이나 두꺼운 동금과 같은 특수 공정이 명시된 제조 도면.

조립 질문이 가장 적은 프로젝트는 조립팀이 제 의도를 정확히 추측해주길 가정하는 대신, 명확한 노트를 작성하는 데 한 시간을 더 투자한 프로젝트였습니다.

자동차 요구사항을 이해하는 제조 파트너 선택

잘 설계된 PCB도 자동차 등급 요구사항을 일관되게 충족하는 제조 파트너가 구축할 때만 예상대로 성능을 발휘합니다. 제 경험상 성공적인 설계와 신뢰할 수 있는 생산 보드 간의 간극은 종종 그 뒤에 있는 제조사의 능력, 공정, 품질 관리로 귀결됩니다.

그래서 올바른 자동차 PCB 조립 파트너를 선택하는 것은 설계 자체를 올바르게 하는 것만큼 중요합니다. 유능한 PCB 제조사인 PCBgogo는 프로토타입 개발과 양산을 모두 지원하며, 자동차 응용의 요구에 부합하도록 설계된 제조 능력을 제공합니다. 자동차 PCB 제조 파트너를 평가할 때 집중하는 몇 가지 핵심 요소:

· 고Tg 적층판, 두꺼운 동금, 제어 임피던스를 포함한 필요한 재료 사양을 능력 확인 없이 긴 시간 소요 없이 지원.

· 보드가 제조에 들어가기 전 실제 DFM 리뷰를 제공하여, 풋프린트, 비아, 간격 문제가 조립 결함이 되기 전에 발견.

· BGA 및 QFN이 많은 자동차 보드에 중요한 AOI 및 X-ray 검사를 조립 공정의 표준 부분으로 제공.

· 설계 변경을 빠르게 검증할 수 있는 빠른 프로토타입, 그리고 전체 공정을 재검증 없이 양산으로 원활한 전환.

· 빌드 중 질문이 발생하면 빌드가 방치된 채 며칠을 기다리지 않고 응답하는 빠른 엔지니어링 지원.

저는 PCBgogo에 초기 프로토타입부터 양산 규모 자동차 보드까지 모든 것을 보냈으며, DFM 피드백, 검사 엄격함, 턴어라운드 시간의 조합이 이런 작업이 요구하는 바로 그것입니다. 자동차 응용을 설계 중이고 속도와 품질 사이에서 선택하게 만들지 않을 제조 파트너를 원하신다면, 견적을 요청하고 다음 보드가 어떻게 돌아오는지 보시길 바랍니다.

마무리

자동차 PCB 설계는 전 단계의 인내에 보상합니다. 재료, 열 경로, 진동 저항, 조립 친화적 풋프린트를 생각하는 데 보낸 모든 시간은 나중에 디버깅, 리워크, 또는 현장 고장의 여러 시간을 절약합니다. 실제 환경의 수년간 사용을 거치면서도 단 하나의 보증 클레임 없이 통과하는 보드는 결코 운이 좋았던 보드가 아닙니다. 첫 번째 레이아웃 결정부터 조립과 작동 환경을 염두에 두고 설계된 보드입니다.

이 체크리스트가 제가 세우기 위해 거친 시행착오 중 일부를 덜어드리길 바랍니다. 그리고 CAD 파일에서 작동하는 하드웨어로 설계를 이동할 준비가 되셨다면, PCBgogo 는 시작하기에 좋은 곳입니다.
