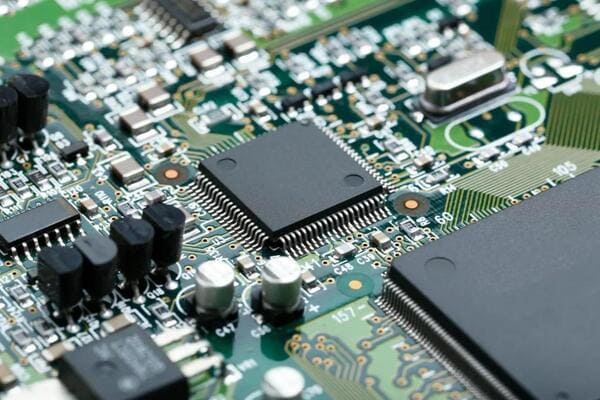

자동차 PCB 설계, 표준 및 제조 가이드

주요 정의     핵심 정의 자동차 PCB는 -40°C ~ 150°C의 온도 범위, 지속적인 진동 및 높은 습도를 포함한 극한 조건에서 안정적으로 작동하도록 설계된 인쇄회로기판입니다. ABS, 에어백, 엔진 제어 장치(ECU) 및 ADAS 모듈과 같은 중요한 차량 시스템에 사용됩니다. 이러한 기판은 IATF 16949, AEC-Q100 및 IPC-6012DA와 같은 자동차 등급 표준에 따라 검증되어 단일 고장이라도 차량 성능과 탑승자 보호에 영향을 미칠 수 있는 상황에서 장기적 내구성과 안전성을 보장합니다.

현대 자동차의 후드를 열어보면 엔진이 더 이상 가장 복잡한 부품이 아닙니다. 그 타이틀은 브레이크에서 인포테인먼트 화면까지 모든 것을 조용히 실행하는 수십 개의 회로 기판에 속합니다.

이 가이드는 자동차 PCB를 표준 기판과 다르게 만드는 요소, 신뢰성을 결정하는 설계 요소, 제조업체가 준수하는 표준, 이러한 기판이 차량 전체에 걸쳐 나타나는 위치 및 자동차 등급 전자제품에 고유한 생산 과제를 다룹니다.

자동차 PCB가 표준 기판과 다른 이유

자동차 PCB는 대부분의 소비자 가전이 결코 직면하지 않는 스트레스 요인의 조합에 직면하며, 각각은 이러한 기판이 설계되고 제조되는 방식을 형성합니다.

• 극한의 온도 변화: 엔진 블록 근처에 장착된 기판은 영하 40도에서 섭씨 150도까지의 작동 온도를 볼 수 있으며, 이는 일반적인 소비자 PCB의 정격 범위를 훨씬 초과합니다.

• 지속적인 진동 및 기계적 응력: 지속적인 도로 진동과 기계적 충격은 수년간의 작동을 통해 솔더 조인트를 피로하게 하고 부품을 느슨하게 만들 수 있으며, 표준 장착 기술은 이를 견딜 수 있도록 제작되지 않았습니다.

• 안전 중요 고장 결과: ABS, 에어백 전개 또는 엔진 관리를 제어하는 기판은 조용히 고장날 수 없으며, 단일 결함이 사용자에게 불편을 주는 것이 아니라 탑승자 안전에 직접적인 영향을 미칠 수 있기 때문입니다.

• 긴 수명 기대: 차량은 10년 이상 안정적으로 작동할 것으로 예상되므로 자동차 PCB는 3~5년 교체 주기로 설계된 휴대폰이나 노트북 기판보다 훨씬 더 긴 설계 수명이 필요합니다.

이러한 압력이 바로 자동차 PCB 설계가 회로 레이아웃이 아닌 재료 선택으로 시작되는 정확한 이유입니다.

신뢰성 있는 자동차 PCB를 위한 재료 및 설계 요소

자동차 조건에서 생존하는 기판을 만드는 것은 설계 프로세스 초기에 이루어지는 소수의 재료 및 레이아웃 결정에 달려 있습니다.

• 고Tg 기판 선택: 유리 전이 온도가 섭씨 170도 이상으로 정격된 표준 FR-4는 덜 까다로운 응용 분야에 적합하며, 섭씨 260도까지 정격된 폴리이미드 기판은 더 극심한 열에 직면하는 엔진 제어 장치 및 파워트레인 시스템에서 일반적입니다.

• 열 관리: 서멀 비아, 구리 평면 및 방열판은 고전력 회로에서 열을 빼내며, 이는 전류 밀도가 평방 밀리미터당 10암페어에 도달할 수 있는 영역에서 가장 중요합니다.

• 내진동성: 플렉시블 PCB 섹션, 컨포멀 코팅 및 무거운 부품 주변의 추가 장착 지점은 도로 진동을 흡수하고 수년간 작동 중 솔더 조인트 피로를 방지하는 데 도움이 됩니다.

• 고속 신호를 위한 제어된 임피던스: ADAS 및 레이더 시스템은 고속 신호가 긴 트레이스에서 열화되는 것을 방지하기 위해 종종 플러스 마이너스 10% 공차 내에서 유지되는 일관된 임피던스에 의존합니다.

• EMI 억제: 세심한 부품 배치 및 트레이스 라우팅은 고주파 회로를 전력선과 분리하여 인포테인먼트와 엔진 점화 회로와 같은 시스템 간의 전자기 간섭을 줄입니다.

이러한 요소를 종이상에서 올바르게 처리하는 것은 여전히 완성된 기판이 어떤 표준에 대해 자격을 갖춰야 하는지에 달려 있습니다.

자동차 PCB가 충족해야 하는 업계 표준

자동차 전자제품은 단일 포괄 인증이 아닌 품질 시스템, 부품 신뢰성 및 기판 수준 성능을 포괄하는 일련의 표준에 의해 관리됩니다.

• IATF 16949: 자동차 제조에 특화된 품질 관리 시스템 표준으로, 이전 ISO/TS 16949에서 발전하여 생산의 모든 단계에 걸쳐 추적성과 공정 규율을 다룹니다.

• AEC-Q100: 집적 회로에 대한 고장 메커니즘 기반 스트레스 테스트 자격으로, 부품이 자동차 등급 온도, 습기 및 전기적 스트레스를 견딜 수 있는지 확인하는 데 사용됩니다.

• IPC-6012DA: 기본 IPC-6012 리지드 PCB 성능 사양에 대한 자동차 부록으로, 더 엄격한 홀 위치 공차 및 더 엄격한 열 및 습기 테스트와 같은 요구사항을 추가합니다.

• ISO 26262: 도로 차량에 대한 기능 안전 표준으로, 하드웨어 또는 소프트웨어 고장이 탑승자 안전에 직접적인 영향을 미칠 수 있는 안전 중요 시스템에 적용됩니다.

이러한 표준은 주어진 기판이 차량 내에서 작업을 수행하는 위치에 따라 다르게 적용됩니다.

자동차 PCB가 차량 전체에 사용되는 위치

자동차 PCB는 현대 차량이 의존하는 거의 모든 시스템에 나타나며, 기판에 대한 요구사항은 응용 분야에 따라 달라집니다.

• 엔진 제어 장치: 이러한 기판은 차량에서 가장 뜨거운 영역 중 하나에서 작동하면서 연료 분사, 점화 타이밍 및 배출 제어를 관리하며, 이는 일반적으로 설계를 폴리이미드 또는 기타 고온 기판으로 이끕니다.

• 안전 시스템: ABS 컨트롤러 및 에어백 전개 모듈은 차량에서 가장 높은 신뢰성 등급을 요구하며, 이러한 기판은 호출된 첫 번째이자 유일한 시간에 올바르게 작동해야 하기 때문입니다.

• ADAS 및 레이더 시스템: 운전자 보조 기능은 레이더 및 카메라 데이터를 실시간으로 정확하게 처리하기 위해 고속 신호 무결성과 정밀한 임피던스 제어에 의존합니다.

• EV의 배터리 관리 시스템: 전기차 배터리 팩은 개별 셀 전압과 온도를 모니터링하고, 기존 내연기관 차량 전자제품이 경험하는 것보다 훨씬 더 높은 전류 부하를 관리하면서 셀 간 충전을 균형 있게 조절하기 위해 PCB에 의존합니다.

• 인포테인먼트 및 연결성: 계기판 디스플레이, 내비게이션 및 연결 모듈은 상대적으로 낮은 안전 위험을 가지며, 이는 종종 표준 고Tg FR-4와 같은 더 비용 중심적인 재료 선택을 허용합니다.

나란히 비교하면 이러한 응용 분야 전반에 걸쳐 요구사항이 어떻게 변화하는지 보여줍니다.

이러한 각 목표를 생산량으로 달성하는 기판을 만드는 것이 실제 제조 과제가 시작되는 지점입니다.

자동차 프로젝트가 PCBgogo를 선택하는 이유

자동차 PCB를 조달한다는 것은 수천 개의 유닛에 걸쳐 엄격한 공차를 유지할 수 있는 제조업체와 협력하는 것을 의미하며, 단지 소수의 프로토타입이 아닙니다. 양산에서 빠져나간 결함은 현장의 차량에 도달하면 훨씬 더 비싼 문제가 되기 때문입니다.

PCBgogo에서 우리는 자동차 응용 분야가 PCB에 요구하는 열 사이클링, 진동 및 전류 요구사항을 위해 제작된 고Tg, 중구리 및 다층 기판을 제조하며, 생산 배치 전반에 걸쳐 일관된 품질을 유지하고 프로젝트가 일정대로 진행되도록 신뢰할 수 있는 납기를 갖추고 있습니다. 모든 프로젝트는 당사 엔지니어링 팀이 귀하의 특정 재료, 레이어 및 신뢰성 요구사항을 검토하는 것으로 시작되므로 제조 접근 방식은 귀하의 설계가 실제로 필요로 하는 것을 중심으로 구축됩니다. 자동차 PCB 프로젝트를 조달 중이라면 당사 팀에 연락하시면 귀하와 함께 올바른 접근 방식을 수립할 것입니다.

최종 요약

자동차 PCB는 고장이 선택 사항이 아닌 시스템을 제어하면서 10년 이상의 열, 진동 및 습기를 견뎌야 하며, 이것이 재료 선택과 표준 준수가 회로 설계 자체만큼 중요한 이유입니다. 각 응용 분야에 올바른 기판, 설계 여유 및 제조 파트너를 매칭하는 것이 인증을 통과하는 기판과 현장에서 실제로 견디는 기판을 구분합니다.

자주 묻는 질문

자동차 PCB는 어떤 온도 범위를 견뎌야 하나요?

자동차 PCB는 일반적으로 영하 40도에서 섭씨 125도까지의 온도로 정격되며, 엔진 근처에 장착된 기판은 때때로 섭씨 150도까지의 스파이크를 처리해야 할 수 있습니다.

IATF 16949와 AEC-Q100의 차이점은 무엇인가요?

IATF 16949는 제조업체가 생산 공정을 어떻게 운영하는지 다루는 품질 관리 시스템 표준인 반면, AEC-Q100은 개별 부품이 자동차 등급 환경 조건을 견딜 수 있는지 확인하는 부품 수준 스트레스 테스트 자격입니다.

EV 배터리 관리 PCB가 표준 자동차 기판보다 더 무거운 구리가 필요한 이유는 무엇인가요?

전기차의 배터리 관리 시스템은 기존 내연기관 차량 전자제품보다 상당히 높은 전류 부하를 전달하므로 기판 전체의 저항 발열과 전압 강하를 피하기 위해 더 무거운 구리 트레이스가 필요합니다.

모든 자동차 PCB에 폴리이미드 기판이 필요한가요?

아니요. 폴리이미드는 엔진 제어 장치와 같은 고열 영역에 사용되며, 인포테인먼트 시스템과 같은 낮은 위험 응용 분야는 일반적으로 표준 고Tg FR-4를 사용하여 차량 내 해당 위치의 실제 열 요구사항과 비용 간의 균형을 맞춥니다.

ISO 26262는 자동차 PCB 설계에 어떤 영향을 미치나요?

ISO 26262는 안전 중요 시스템에 적용되며 개발 전반에 걸쳐 문서화된 위험 분석, 설계 검증 및 테스트를 요구하므로 ABS 또는 에어백과 같은 시스템에 사용되는 기판은 비안전 중요 기판보다 더 엄격한 설계 및 검증 프로세스가 필요합니다。
