소개

전자 제품 개발에서 시제품 회로 기판 개발은 매우 중요한 단계입니다. 이는 최종 제품의 기반이 되기 때문입니다. 하지만 성공적인 시제품 제작 과정은 수많은 어려움과 함정으로 가득 차 있으며, 아무리 세심하게 계획된 프로젝트라도 실패로 돌아갈 수 있습니다.

PCBGOGO는 첨단 제조 역량과 전문가의 지침을 제공하여 시제품 회로 기판 개발에서 흔히 발생하는 문제점을 피할수 있도록 지원합니다. 품질에 대한 확고한 의지와 효율적인 프로세스를 바탕으로, PCBGOGO는 설계자들이 전자 제품 혁신을 원활하게 구현할수 있도록 돕습니다.

실수 방지를 위한 주요 팁:

•  트레이스 형상 최적화:  IPC-2221과 같은 표준을 지침으로 사용하여 전류 강도 및 신호 주파수에 맞는 트레이스 크기를 적절하게 조정하십시오.

•  전략적 레이아웃 설계:  구성 요소에 충분한 공간을 할당하되, 설치 공간을 최소화하고 구성 요소 간 거리를 줄이는것을 고려합니다.

•  현명한 디커플링: 전압을 안정화하고 발진을 방지하기 위해 전력 소모가 많은 부품 가까이에 디커플링 커패시터를 배치하십시오.

•  완벽한 패드 제작: IPC-7351B와 같은 표준을 준수하여 납땜용 패드의 크기를 세심하게 조정함으로써 랜딩 패턴 오류를 방지하십시오.

•  수동 라우팅 vs. 자동 라우팅:  트레이스 배치를 제어하기 위해 수동 라우팅을 선택하면 PCB 면적과 생산 비용을 절감할수 있습니다.

•  주의 사항:  기능과 생산 비용의 균형을 맞추기 위해 블라인드 비아 및 매설 비아를 신중하게 사용하십시오.

•  트레이스 길이 단축:  고속 신호 트레이스는 신호 저하 및 전자기 간섭을 최소화하기 위해 짧고 직선으로 유지해야 합니다.

•  EMI 문제 해결: 기능별로 요소를 그룹화하고 트레이스에서 직각을 최소화하여 전자기 간섭을 줄입니다.

•  안테나 정확도:  무선 통신에 최적화된 안테나 배치로 임피던스 정합 및 신호 전송 효율을 보장합니다.

•  정기 검토: 개발 과정 초기에 오류를 파악하고 수정하기 위해 정기적인 설계 검토를 실시합니다.

PCB 프로토타입 개발에서 흔히 발생하는 몇가지 문제점과 이를 피하기 위한 전략을 제시합니다.

계획 및 설계 검증 미흡

PCB 프로토타입 제작 실패의 주요 원인 중 하나는 부적절한 계획 및 설계 검증입니다. 프로젝트 요구 사항, 부품 선정, 레이아웃에 대한 명확한 이해 없이 개발 과정을 서두르면 나중에 막대한 비용이 드는 실수로 이어질수 있습니다.

이러한 위험을 완화하기 위해서는 계획 및 설계 단계에 충분한 시간을 투자하는 것이 필수적입니다. 여기에는 철저한 조사, 명확한 목표 설정, 그리고 제작 단계로 넘어가기 전에 시뮬레이션 도구를 활용한 포괄적인 설계 검증 테스트 수행이 포함됩니다.

부품 선정 및 조달의 부실

잘못된 부품을 선택하거나 신뢰할수 없는 공급업체에 의존하면 PCB 프로토타입에 심각한 문제가 발생할수 있습니다. 일반적인 문제점은 다음과 같습니다.

•   부품 부족

•  위조 부품

•  호환성 문제

이러한 위험을 완화하기 위해서는 평판이 좋은 부품 공급업체를 신중하게 선택하고 부품의 진위 여부를 확인하는 것이 중요합니다. 또한, 쉽게 구할 수 있고 관련 서류가 잘 갖춰진 부품을 선택하면 프로세스를 간소화할수 있습니다.부품 조달 프로세스를 간소화하고 지연 가능성을 줄입니다.

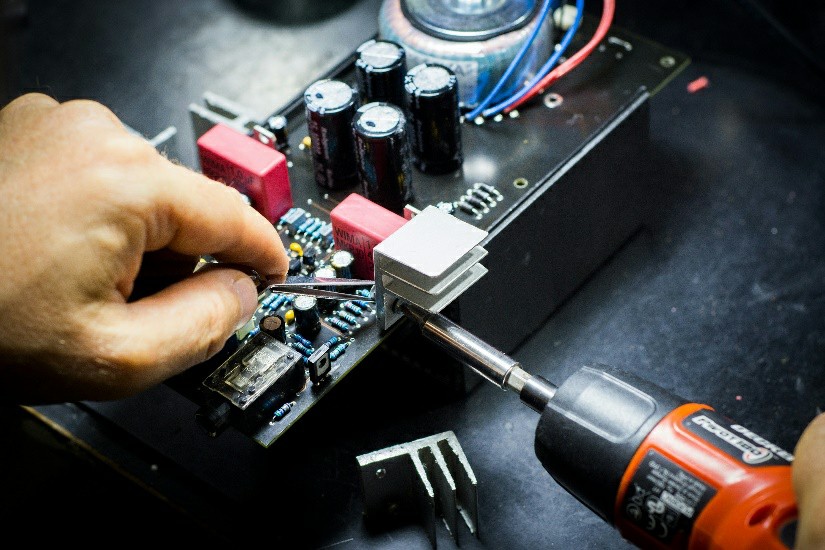

부적절한 열 관리

PCB 설계에서 열 방출은 특히 고출력 애플리케이션이나 고밀도 회로 기판의 경우 매우 중요한 고려 사항입니다. 열 관리 문제를 해결하지 못하면 다음과 같은 결과가 발생할수 있습니다.

•  성능 저하

•  부품의 조기 고장

•  안전상의 위험

이러한 문제를 방지하려면 방열판, 열 비아, 인클로저 내부의 적절한 공기 흐름과 같은 적절한 열 설계 기술을 적용해야 합니다. 열 시뮬레이션 도구를 사용하면 설계 초기 단계에서 발열 지점을 파악하고 해결할수 있습니다.

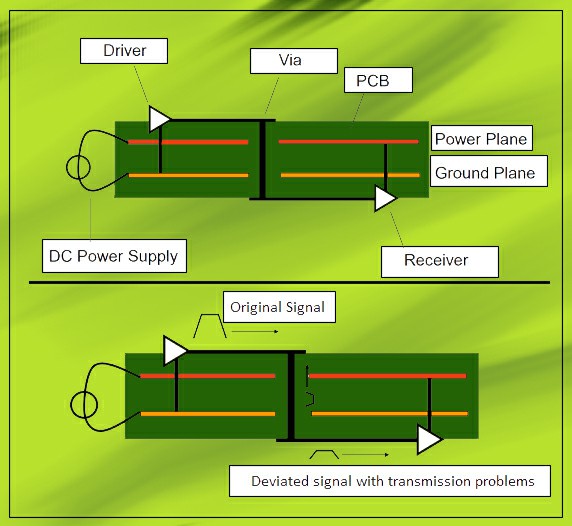

신호 무결성을 무시함

신호 무결성 문제는 PCB 프로토타입의 성능에 심각한 악영향을 미쳐 데이터 손상, 타이밍 오류 및 전자기 간섭(EMI)을 유발할수 있습니다. 일반적인 원인으로는 다음과 같은 것들이 있습니다.

•  부적절한 추적 경로 설정

•  임피던스  불일치

•  부적절한 접지면

신호 무결성을 유지하려면 일정한 트레이스 폭 유지, 신호 반사 최소화, 중요 신호에 대한 차동 쌍 구현 등 고속 설계 모범 사례를 준수해야 합니다. 또한 시뮬레이션 도구를 사용하여 신호 무결성 분석을 수행하여 제작 전에 잠재적인 문제를 파악하고 수정해야 합니다.

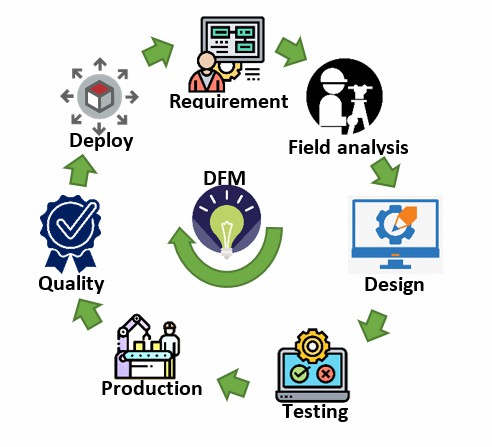

제조 용이성 설계(DFM) 고려 사항 부족

제조에 최적화되지 않은 프로토타입을 설계하면 대량 생산으로 전환하는 과정에서 비용이 많이 드는 재작업과 생산 지연이 발생할수 있습니다. 원활한 제조를 위해서는 부품 배치, 솔더 마스크 간격, 페널티 등의 요소를 신중하게 고려해야 합니다.

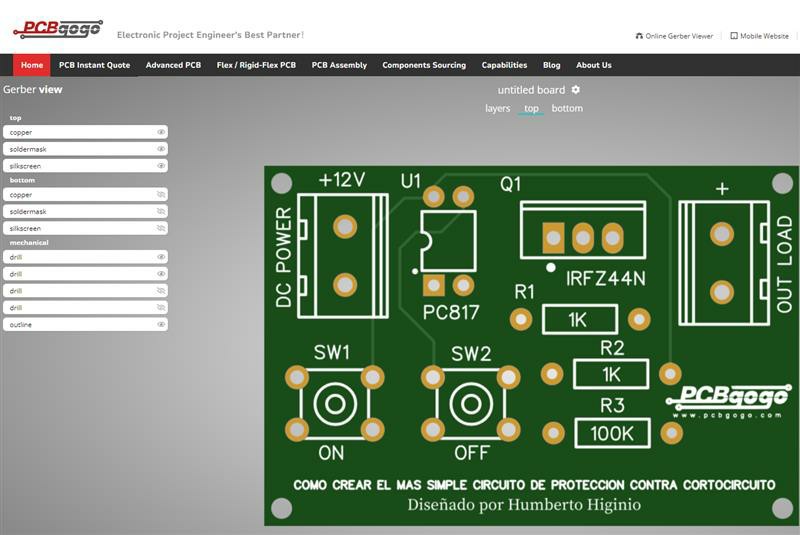

이러한 위험을 완화하려면 설계 프로세스 초기에 제조 파트너를 참여시키고 PCB 레이아웃에 DFM(제조 용이성 설계) 가이드라인을 통합하십시오. 또한, DFM 검사 및 피드백을 제공하는 고급 PCB 설계 소프트웨어를 활용하여 잠재적인 제조 문제를 사전에 파악하십시오.

테스트 및 반복 작업의 실패

마지막으로, 철저함을 소홀히 하는 것은PCB 테스트 PCB 프로토타입을 반복적으로 제작하는 과정에서 설계 결함이나 성능 저하와 같은 문제점을 간과할수 있습니다. 따라서 기능 테스트, 환경 테스트, 신뢰성 테스트 등 철저한 테스트를 통해 설계를 검증하고 개선점을 파악하는 것이 필수적입니다.

테스트 결과와 이해관계자의 피드백을 바탕으로 설계를 반복적으로 수정할 준비를 하십시오. 지속적인 개선과 최적화는 원하는 사양과 성능 목표를 충족하는 성공적인 프로토타입을 만드는데 핵심입니다.

결론

복잡한 프로토타입 회로기판 개발 과정을 성공적으로 이끌기 위해서는 세심한 계획, 꼼꼼한 디테일 관리, 그리고 적극적인 위험 관리 전략이 필수적입니다. 계획 부족, 부적절한 부품 선택, 열 관리 문제, 신호 무결성 문제, DFM(설계 제조성) 고려 소홀, 그리고 불충분한 테스트와 같은 일반적인 함정을 피함으로써 성공 가능성을 높이고 전자 제품의 시장 출시를 앞당길수 있습니다. 이러한 과제들을 해결하기 위해 사전에 시간과 자원을 투자하는 것은 궁극적으로 견고하고 신뢰할 수 있는 PCB 프로토타입을 제작하는 데 큰 도움이 될 것입니다.
