인쇄회로기판(PCB) 분야에서 거버 파일은 매우 중요한 역할을 합니다. 이 파일에는 PCB 제조에 필요한 필수 정보가 담겨 있으며, 생산 공정의 설계도 역할을 합니다. 전자 산업이 지속적으로 발전함에 따라, 효율성, 정확성 및 고품질 결과를 보장하기 위해서는 거버 파일 생성 및 관리의 모범 사례를 준수하는 것이 필수적입니다.

이 종합 가이드는 Gerber 파일 관리의 복잡성을 이해하는데 도움이 될것입니다.

거버 파일이란 무엇인가요?

거버 파일은 PCB의 다양한 레이어를 설명하는데 사용되는 표준화된 파일 세트입니다. 각 파일에는 구리 트레이스, 솔더 마스크 또는 실크스크린과 같은 단일 레이어에 대한 데이터가 포함되어 있습니다. 오늘날 사용되는 표준 형식은 RS-274X이며, 이 형식은 개구부 및 속성과 같은 추가 기능을 지원하여 PCB 설계의 세부 사항과 정확도를 향상시킵니다.

거버 파일 생성 모범 사례

1. 올바른 소프트웨어를 사용하십시오

PCB 설계 소프트웨어를 선택하는 것이 첫번째 단계입니다. Altium Designer, KiCad, Eagle CAD와 같은 소프트웨어가 널리 사용됩니다. 이러한 도구는 상세하고 정확한 PCB 설계를 위한 강력한 기능을 제공하며, RS-274X Gerber 파일 형식을 지원합니다.

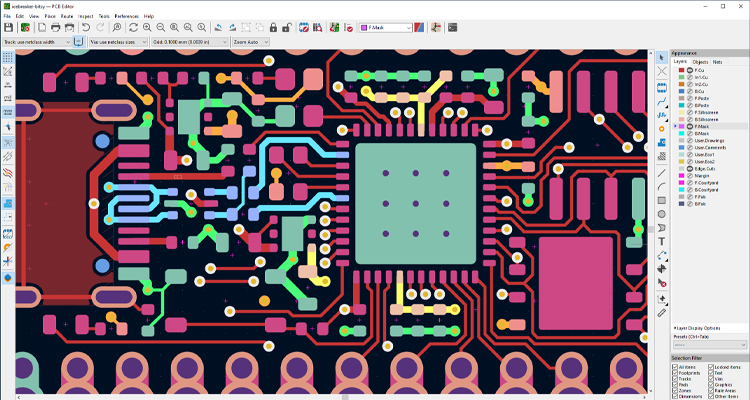

KiCad 소프트웨어

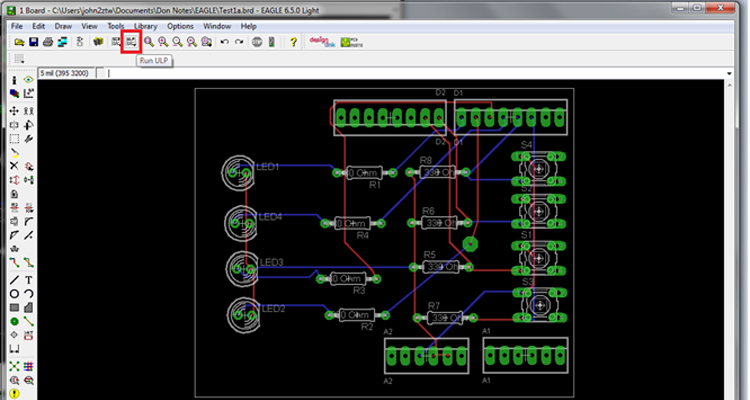

Eagle CAD 소프트웨어

2. 일관된 명명 규칙

거버 파일에는 명확하고 일관된 명명 규칙을 사용하십시오. 이렇게 하면 혼란을 최소화하고 각 레이어를 쉽게 식별할 수 있습니다.

3. 필요한 모든 레이어를 포함하세요

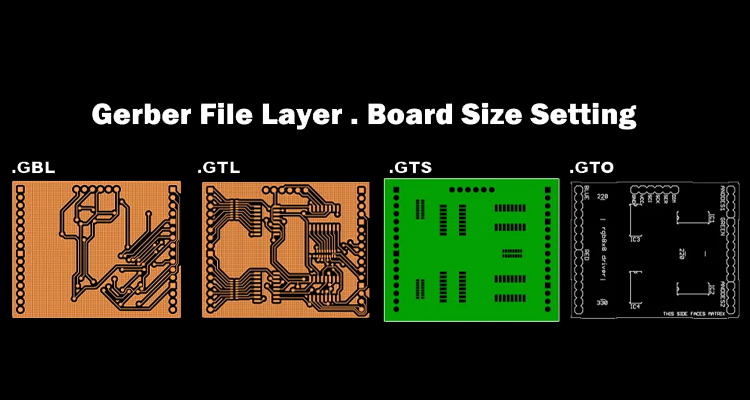

거버 파일에 필요한 모든 레이어가 포함되어 있는지 확인하십시오. 일반적인 레이어는 다음과 같습니다.

•  상단 및 하단 구리층:

전기 연결부를 포함시키십시오.

·  솔더 마스크 레이어:

납땜할 영역을 정의하십시오.

·  실크스크린 레이어:

구성품 라벨 및 기타 표시를 제공하십시오.

·  드릴 파일:

구멍의 위치와 크기를 명시하십시오.

·  기계적 층:

PCB의 물리적 크기와 절단 부분을 개략적으로 설명하십시오.

4. 단위와 형식을 확인하세요

거버 파일의 단위와 형식이 올바른지 확인하십시오. 일반적으로 정확한 표현을 위해서는 파일 단위가 인치 또는 밀리미터여야 하며, 정밀도는 최소 2.4(소수점 이하 두 자리와 정수 네 자리)여야 합니다.

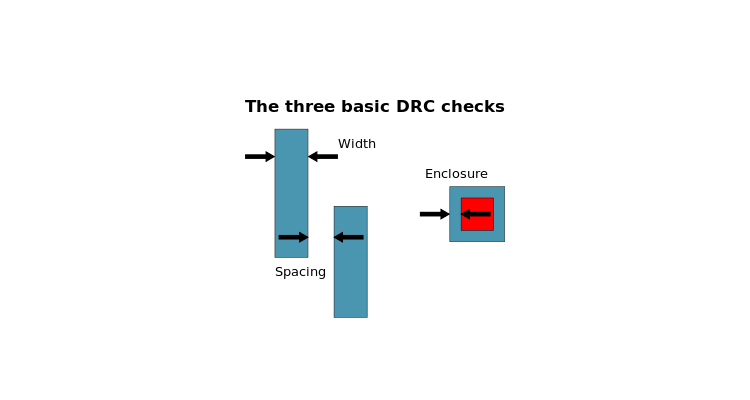

5. 설계 규칙 검사(DRC)를 수행합니다.

거버 파일을 내보내기 전에 PCB 설계 소프트웨어에서 철저한 설계 규칙 검사(DRC)를 수행하십시오. 이 과정을 통해 간격 위반, 최소 트레이스 폭 및 제조 가능성에 영향을 미칠 수 있는 기타 설계 제약 조건과 같은 잠재적인 문제를 식별할수 있습니다.

거버 파일 관리 모범 사례

1. 파일을 정리하세요

거버 파일들을 하나의 잘 구조화된 디렉터리에 정리하세요. 포함된 모든 파일과 그 용도를 나열하는 README 파일을 함께 넣어주세요. 이렇게 하면 제조업체에서 파일을 더 쉽게 이해하고 사용할 수 있습니다.

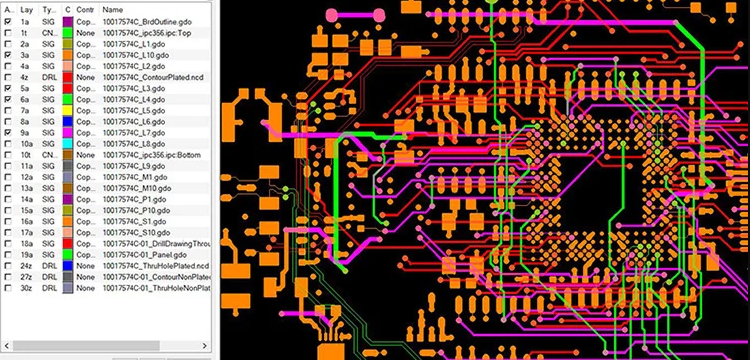

2. 거버 뷰어를 사용하세요

제조업체에 파일을 보내기 전에 Gerber 뷰어를 사용하여 각 레이어를 검사하십시오. Gerber와 같은 도구를 사용할 수 있습니다.PCBGOGO에서 제공하는 온라인 뷰어 설계 단계에서 놓쳤을 수 있는 오류나 누락 사항을 찾아내는 데 도움이 될 수 있습니다.

3. 제조업체와 소통하십시오

PCB 제조업체와의 원활한 소통은 매우 중요합니다. 거버 파일과 함께 상세한 문서 및 지침을 제공하십시오. 이 문서에는 레이어 설명, 스택업 정보, 특별 요구 사항 또는 참고 사항이 포함되어야 합니다.

4. 버전 관리

거버 파일에 대한 버전 관리 시스템을 구현하세요. 이렇게 하면 변경 사항을 추적하고 필요한 경우 이전 버전으로 되돌릴수 있습니다. Git과 같은 도구를 사용하거나 파일 이름에 간단하게 버전을 지정하는 것도 도움이 될수 있습니다.

5. 정기적으로 백업하세요

거버 파일과 관련 프로젝트 파일을 정기적으로 백업하면 다음과 같은 이점을 누릴수 있습니다.거버 파일에서 발생할 수 있는 오류 이는 PCB 오작동으로 이어질수 있습니다. 데이터의 우발적인 손실이나 손상을 방지하려면 클라우드 스토리지 솔루션이나 외장 드라이브를 사용하십시오.

최신 트렌드 및 기술

1. 자동화된 Gerber 검증

최신 PCB 제조 공정에서는 자동화된 Gerber 검증 도구를 점점 더 많이 활용하고 있습니다. 이러한 도구는 파일 누락, 잘못된 형식, 잠재적인 제조 문제와 같은 일반적인 문제를 검사하여 생산 전 과정을 간소화합니다.

2. CAD/CAM 시스템과의 통합

거버 파일을 CAD(컴퓨터 지원 설계) 및 CAM(컴퓨터 지원 제조) 시스템과 통합하면 정확성과 효율성이 향상됩니다. 이러한 통합을 통해 설계에서 생산으로의 원활한 전환이 가능해지고 오류가 줄어들며 처리 시간이 단축됩니다.

3. 고급 파일 형식

기존의 거버(Gerber) 형식을 넘어 ODB++ 및 IPC-2581과 같은 새로운 형식이 점차 널리 사용되고 있습니다. 이러한 형식은 PCB 설계에 대한 더욱 상세한 정보를 담고 있어 제조 과정에서 오해나 오류 발생 가능성을 줄여줍니다.

결론

PCB 생산의 성공을 위해서는 거버 파일을 효과적으로 생성하고 관리하는 것이 필수적입니다. 이러한 모범 사례를 따르면 설계가 고품질 PCB로 정확하게 구현되어 오류 및 생산 지연을 최소화할 수 있습니다. 최신 도구와 기술을 지속적으로 활용하여 PCB 설계 및 제조 공정을 개선하십시오.
