BGA 칩이란? Ball Grid Array 패키징, 조립 및 PCB 설계에 대한 완벽 가이드
현대의 전자기기는 점점 더 소형화, 고속화, 고성능화되고 있으며, 이러한 발전의 상당 부분은 단 하나의 패키징 혁신에서 비롯됩니다. 바로 BGA 칩입니다. 노트북의 프로세서부터 5G 기지국의 메모리 모듈까지, Ball Grid Array 패키징은 엔지니어가 우표만 한 크기의 공간에 수천 개의 연결을 집어넣을 수 있게 해주는 기술입니다. 이 가이드에서는 BGA 칩이 무엇인지, 어떻게 만들어지는지, 기존 패키지 대비 어떤 장점이 있는지, PCB에서 발생하는 과제는 무엇인지, 그리고 다음 설계에 BGA를 사용할 때 제조 파트너에서 확인해야 할 사항은 무엇인지 자세히 설명합니다.
BGA 칩이란 무엇인가?
BGA(Ball Grid Array) 칩은 표면 실장형 집적회로 패키지로, 기존 패키지 타입에서 볼 수 있는 금속 핀이나 리드 대신 패키지 하면에 미세한 솔더 볼 그리드를 사용하여 칩과 인쇄회로기판(PCB)을 연결합니다. 연결이 패키지 가장자리가 아닌 하면 전체에 걸쳐 분산되어 있기 때문에, BGA 칩은 동일한 보드 면적에서 훨씬 더 많은 입출력(I/O) 연결을 수용할 수 있습니다.
이러한 높은 연결 밀도는 더 짧은 전기적 경로와 우수한 방열 성능과 결합하여, BGA 패키징이 스마트폰과 노트북부터 자동차 제어 장치 및 통신 인프라에 이르기까지 프로세서, GPU, 메모리 칩, FPGA 및 네트워킹 실리콘의 표준 선택이 된 이유입니다.

BGA 칩의 구조: 패키지 내부는 어떻게 구성되어 있나
BGA 패키지는 외관상 단순해 보이지만, 실제로는 신호 무결성, 열, 기계적 응력을 동시에 관리하도록 설계된 정밀한 다층 조립체입니다. 주요 구성 요소는 다음과 같습니다:
· 실리콘 다이(Die) – 패키지의 핵심인 능동 반도체로, 칩의 기능을 수행하는 트랜지스터와 회로가 포함되어 있습니다.
· 인터커넥션 층 – 세공된 금 또는 구리 와이어(와이어 본딩)이며, 고성능 칩에서는 다이를 기판에 직접 연결하는 솔더 마이크로범프(플립칩) 방식이 사용됩니다.
· 서브스트레이트 – 패키지 내부의 소형 다층 회로기판으로, 다이의 조밀한 연결을 더 넓은 솔더 볼 그리드로 분산시키는 동시에 전원 및 그라운드 플레인을 제공합니다.
· 솔더 볼 어레이 – 패키지 하면의 구형 솔더 접점 그리드로, PCB와의 전기적 및 기계적 연결을 형성합니다. 볼 피치(중심 간 간격)는 일반적으로 약 1.0mm에서 0.4mm 이하까지 다양합니다.
· 봉지재(Encapsulation) – 다이와 연결부를 수분, 오염 및 기계적 응력으로부터 보호하는 보호용 에폭시 몰드 화합물(플립칩 설계의 경우 언더필 에폭시 포함)입니다.
이러한 층들이 함께 작동하여 BGA 칩은 동전보다 작은 패키지로 수백에서 수천 개의 연결을 제공할 수 있습니다.
BGA 패키지의 일반적인 유형
모든 BGA 칩이 동일한 방식으로 제작되는 것은 아닙니다. 서브스트레이트 재질과 내부 구조는 애플리케이션의 성능, 열, 비용 요구사항에 따라 달라집니다.
| BGA 유형 | 서브스트레이트 | 열 성능 | 일반적 용도 | 상대적 비용 |
|---|---|---|---|---|
| PBGA (Plastic BGA) | BT 수지 / 플라스틱 적층재 | 보통 | 소비자 전자기기, 마이크로컨트롤러, 메모리 | 낮음 |
| CBGA (Ceramic BGA) | 세라믹 | 매우 우수 | 항공우주, 방산, 통신, 고온 산업용 | 높음 |
| TBGA (Tape BGA) | 유연성 폴리이미드 테이프 | 매우 양호 | 초슬림 노트북, 공간 제약 설계 | 중간 |
| FCBGA (Flip-Chip BGA) | 유기 / 수지, 플립칩 다이 | 매우 우수 | CPU, GPU, 고속 네트워킹 실리콘 | 높음 |
또한 보드 공간이 극도로 제한된 스마트폰이나 웨어러블 기기에 사용되는 Fine-Pitch BGA(FBGA)와, 공간을 더욱 절약하기 위해 메모리 패키지를 로직 패키지 위에 직접 적층하는 Package-on-Package(PoP) 방식도 있습니다.
BGA 칩의 장점
· 높은 연결 밀도 – 패키지 가장자리가 아닌 하면 전체를 활용하여 컴팩트한 면적에 수백~수천 개의 I/O 연결을 구현합니다.
· 더 짧고 깨끗한 신호 경로 – 솔더 볼은 기존 리드보다 칩과 PCB 사이의 경로를 훨씬 짧게 만들어, 기생 인덕턴스와 정전용량을 줄이고 고속 성능을 향상시킵니다.
· 우수한 열 관리 – 다이에서 발생하는 열이 서브스트레이트와 솔더 볼을 통해 PCB의 구리 플레인으로 직접 전달되어, 보드 자체가 냉각 시스템의 일부로 작용합니다.
· 리플로우 중 자체 정렬 – 용융된 솔더의 표면장력이 약간 어긋난 BGA 칩을 PCB 패드의 올바른 위치로 자연스럽게 끌어당겨 조립 수율을 향상시킵니다.
· 효율적인 보드 공간 활용 – 스마트폰, 웨어러블 및 제곱밀리미터가 중요한 모든 기기에서 필수적입니다.
BGA 칩의 일반적인 과제
BGA 패키징은 중요한 성능 이점을 제공하지만, 설계 및 제조 팀이 미리 계획해야 할 실질적인 엔지니어링 과제도 함께 도입합니다:
· 은폐된 솔더 조인트 – 연결부가 패키지 본체 하부에 위치하기 때문에 표준 육안 또는 광학 검사로는 확인할 수 없습니다.
· 열 및 기계적 응력 – 패키지와 PCB 간의 열팽창계수 차이(CTE 불일치)로 인해 반복된 가열·냉각 사이클에서 솔더 조인트에 피로가 누적될 수 있습니다.
· 복잡한 PCB 라우팅 – 조밀한 BGA 패키지 하부에서 신호를 라우팅하려면 일반적으로 마이크로비아, 비아 인 패드, 추가 보드 층 등 HDI 기술이 필요합니다.
· 리워크 난이도 – 불량 BGA 칩의 리볼링이나 교체는 전문 장비, 정밀한 온도 제어 및 숙련된 기술자가 필요합니다.
이러한 과제가 바로 실제 BGA 경험, X-ray 검사 능력 및 엄격한 공정 관리를 갖춘 조립 파트너를 선택하는 것이 칩 자체만큼이나 중요한 이유입니다.
BGA vs. QFP vs. LGA: 비교는 어떻게 되나?
적절한 IC 패키지를 선택하는 것은 PCB 레이아웃 복잡도, 신호 성능, 열 거동 및 제조 비용에 영향을 미칩니다. BGA가 다른 두 가지 일반적인 패키지 타입과 비교되는 방식은 다음과 같습니다:
| 특징 | BGA | QFP | LGA |
|---|---|---|---|
| 연결 방식 | 패키지 하부의 솔더 볼 | 가장자리의 걸윙(Gull-wing) 리드 | 평평한 금속 접점 패드 |
| 핀 밀도 | 매우 높음 | 보통 | 높음 |
| 전기적 성능 | 매우 우수 | 보통 | 우수 |
| 열 성능 | 매우 우수 | 제한적 | 히트스프레더 사용 시 우수 |
| PCB 라우팅 복잡도 | 높음, HDI가 필요한 경우가 많음 | 낮음 | 보통 |
| 검사 방식 | X-ray 검사 필요 | 육안 또는 AOI 검사 가능 | 육안 또는 AOI 검사 가능 |
| 일반적인 용도 | CPU, GPU, FPGA | 아날로그 IC, MCU | 소켓형 프로세서, RF 장치 |

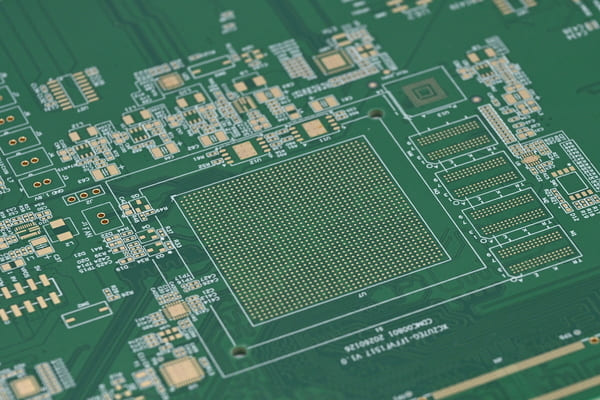

BGA 칩을 위한 PCB 레이아웃 및 패드 설계
BGA 설계를 올바르게 하는 것은 부품이 조립 라인에 투입되기 훨씬 전부터 시작됩니다. 몇 가지 레이아웃 결정이 신뢰성에 지대한 영향을 미칩니다:
· NSMD vs. SMD 패드 – 솔더 마스크 개구부가 구리 패드보다 약간 큰 Non-Solder Mask Defined 패드가 일반적으로 권장됩니다. 솔더가 패드 측면을 감싸 안착하여 더 강한 기계적 결합을 형성하기 때문입니다.
· 이스케이프 라우팅 – 피치가 큰 BGA는 일반적으로 각 패드에서 가까운 비아로 짧은 트레이스를 라우팅하는 "도그본(dog-bone)" 팬아웃을 사용합니다. 파인피치 BGA는 패키지 하부에 라우팅을 수용하기 위해 비아 인 패드 기법이 필요한 경우가 많습니다.
· 스택업 및 층 수 – 조밀한 BGA 설계는 신호를 깔끔하게 팬아웃하기 위해 추가 층과 임피던스 제어 라우팅이 빈번하게 필요합니다.
· 열 비아 및 구리 플레인 – 패키지 하부에 열 비아를 배치하고 내부 구리 플레인에 연결하면 다이의 열을 효율적으로 방출할 수 있습니다.
이러한 결정은 제조 가능성에 직접적인 영향을 미치므로, 레이아웃을 확정하기 전에 DFM(Design for Manufacturing) 검사를 실행하여 패드, 비아 또는 간격 관련 문제를 보드 생산 투입 전에 발견하는 것이 좋습니다.
BGA 조립 및 검사 공정
BGA 칩을 실장하는 것은 리드형 부품을 실장하는 것보다 훨씬 더 까다로우며, 그렇기 때문에 모든 단계에서 엄격한 자동화와 검증에 의존해야 합니다.
· 솔더 페이스트 인쇄 – 정밀 스텐실을 통해 솔더 페이스트를 도포하며, 개구부 크기와 페이스트 량은 BGA의 볼 피치에 맞춰 보정됩니다.
· 자동 실장 – 광학 정렬이 가능한 픽앤드플레이스 장비가 칩을 패드 위에 정확하게 위치시킵니다.
· 리플로우 솔더링 – 보드가 제어된 열 프로파일을 통과하며 솔더 볼이 용융되고 자체 정렬되어 주변 부품을 손상시키지 않고 견고한 조인트를 형성합니다.
· X-ray 검사(AXI) – BGA 조인트는 패키지 하부에 숨겨져 있기 때문에, 자동화 X-ray 검사를 통해 카메라로는 볼 수 없는 보이드, 브리지, 솔더 부족 및 오픈 연결을 확인합니다.
이러한 단계 중 하나라도 생략하거나 단축하는 것은 BGA 기반 제품에서 현장 불량의 가장 흔한 원인 중 하나이며, 따라서 조립 파트너 선택은 설계 자체만큼이나 중요합니다.
BGA 칩의 적용 분야

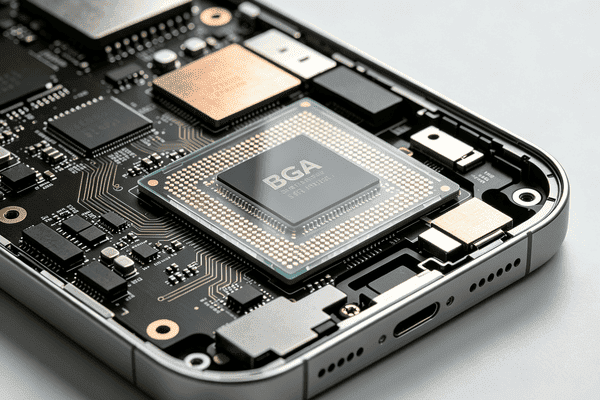

1. 소비자 전자기기 – 스마트폰, 태블릿, 노트북 및 웨어러블은 얇고 컴팩트한 케이스에 강력한 프로세서와 메모리를 탑재하기 위해 파인피치 BGA 패키지에 의존합니다.
2. 컴퓨팅 및 네트워킹 – CPU, GPU, FPGA, 라우터 및 스위치는 고속 데이터가 요구하는 높은 I/O 수와 신호 무결성을 위해 BGA 패키징을 사용합니다.
3. 자동차 전자기기 – ECU, ADAS 모듈 및 인포테인먼트 시스템은 공간 절약과 진동 및 온도 변화에 대한 안정적 성능을 위해 BGA 칩을 사용합니다.
4. 의료 기기 – 컴팩트하고 신뢰성 높은 BGA 패키징은 휴대용 및 웨어러블 진단·모니터링 장비를 지원합니다.
5. 산업 및 항공우주 시스템 – 세라믹 및 강화 BGA 변형은 가혹한 온도, 고신뢰성 환경에서 견딜 수 있습니다.

BGA 설계를 처음부터 올바르게 제조하십시오
잘 설계된 BGA 레이아웃도 제작과 조립이 적절한 공정 관리로 이루어지지 않으면 생산 단계에서 실패할 수 있습니다. PCBgogo는 BGA 및 기타 파인피치 부품에 특화된 PCB 제작 및 턴키 PCB 조립 서비스를 제공합니다:
· 조밀한 BGA 팬아웃을 위한 마이크로비아 및 비아 인 패드 HDI 제작
· 정확한 BGA 실장을 위한 정밀 SMT 스텐실 인쇄 및 자동 픽앤드플레이스
· BGA 볼 피치 및 열 요구사항에 맞춘 다중 존 제어 리플로우 프로파일링
· 모든 BGA 조인트에 대한 자동 X-ray 검사(AXI)로 보이드, 브리지 및 오픈을 현장 불량으로 발전하기 전에 발견
· 생산 시작 전 BGA 레이아웃의 패드, 비아 및 간격 문제를 플래그하는 무료 DFM 검사
프로토타입 단일 보드든 대량 생산이든, PCBgogo의 엔지니어링 팀은 BGA 기반 회로도에서 신뢰성 있고 테스트된 보드까지 추측 없이 이동할 수 있도록 도와드릴 수 있습니다.
BGA 설계를 시작할 준비가 되셨나요? Gerber 파일과 BOM을 업로드하면 무료 DFM 검사와 모든 BGA 조인트에 대한 전수 X-ray 검사가 포함된 즉각적인 PCB 제작 및 조립 견적을 받아보실 수 있습니다.
자주 묻는 질문
BGA는 무엇의 약자인가요?
BGA는 Ball Grid Array의 약자로, 패키지 하면의 솔더 볼 그리드 패턴이 PCB와의 연결을 담당하는 것을 의미합니다.
BGA 칩과 LGA 칩의 차이점은 무엇인가요?
BGA 칩은 솔더 볼이 이미 부착된 상태로 제공되며 보드에 영구적으로 리플로우 솔더링됩니다. 반면 LGA(Land Grid Array) 칩은 볼 대신 평평한 접점 패드를 가지며, 직접 솔더링되지 않고 소켓에 기계적으로 클램프되는 경우가 많습니다. 이는 많은 데스크톱 CPU에서 일반적인 방식입니다.
BGA 칩을 수동으로 솔더링할 수 있나요?
핀 수가 적은 단순한 BGA 칩의 경우 핫에어 리워크 스테이션을 이용해 기술적으로 가능하지만, 양산 작업에는 권장되지 않습니다. 은폐된 솔더 조인트는 오직 자동 실장 및 리플로우 장비만이 안정적으로 제공할 수 있는 정밀한 정렬과 온도 제어가 필요합니다.
BGA 검사에 X-ray가 필요한 이유는 무엇인가요?
솔더 조인트가 패키지 본체 하부에 위치하기 때문에 표준 육안 또는 광학 검사로는 완전히 보이지 않습니다. X-ray 이미징을 통해 패키지를 투과하여 보이드, 브리지, 오픈 또는 솔더 부족 연결을 확인할 수 있습니다.
BGA 리볼링이란 무엇인가요?
리볼링(Reballing)은 BGA 칩에서 산화된 기존 솔더 볼을 제거하고 스텐실과 제어된 가열을 통해 새 볼로 교체하는 리워크 공정입니다. 일반적으로 고가이거나 구하기 어려운 부품을 복구하기 위해 수행됩니다.
어떤 볼 피치로 설계해야 하나요?
표준 BGA 피치는 약 1.0mm에서 1.27mm 범위이며, 파인피치 BGA는 0.4mm 이하까지 가능합니다. 피치가 가늘어질수록 더 작은 공간에 더 많은 I/O를 배치할 수 있지만, 더 엄격한 PCB 제작 공차와 비아 인 패드와 같은 고급 라우팅 기법이 필요합니다.
맺음말
BGA 칩은 고밀도, 고성능 전자기기의 핵심이 되었지만, 그 장점은 PCB 설계, 제작 및 조립이 진정한 정밀도로 처리될 때만 신뢰할 수 있는 제품으로 구현됩니다. 패드 형상과 이스케이프 라우팅부터 리플로우 프로파일링과 X-ray 검사까지, 모든 단계가 중요합니다.
