블루투스 스피커 PCB 설계: 내진동 배치 방법

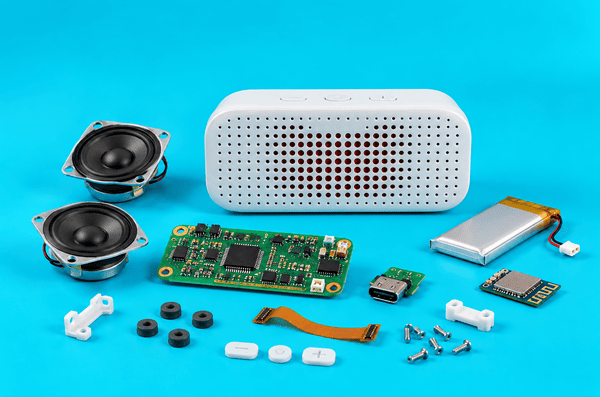

서론：혹시 이런 경험이 있으신가요? 블루투스 스피커에서 베이스를 키우면 본체가 덜덜 떨리면서 소리에 노이즈가 섞이거나, 블루투스 연결이 가끔 끊기기도 합니다. 많은 분이 먼저 스피커 유닛을 의심해 교체하거나 펌웨어를 조정하지만, 증상이 그대로 남는 경우가 있습니다.

사실 스피커가 큰 출력으로 울릴 때 발생하는 지속적인 진동은 내부 PCB까지 전달됩니다. PCB 레이아웃에 진동 환경이 제대로 반영되지 않으면 이런 ‘간헐적인 증상’이 양산 단계에서 반복될 수 있습니다. 부품 패드에 크랙이 생기거나 연결이 순간적으로 끊기고, 노이즈가 들렸다가 사라지는 문제로 나타나는 것입니다.

블루투스 스피커 PCB에서 진동 불량이 생기는 이유

진동은 하우징, 나사, PCB 고정점과 선재를 따라 여러 경로로 들어옵니다. 보드가 휘는 위치와 부품 질량에 따라 응력이 달라지므로 내진동 부품만 선택했다고 전체 신뢰성이 확보되는 것은 아닙니다.

• 중량 부품이 진동원에 가까우면 전해 커패시터와 전력 인덕터의 납땜부가 반복 응력을 받습니다.

• 나사·카드 고정점에서 먼 PCB 자유단은 진폭이 커져 패드, 비아와 배선에 미세 균열이 생기기 쉽습니다.

• V-Cut 잔류 응력이 사용 중 진동과 겹치면 중량 부품 주변 균열이 빨리 성장할 수 있습니다.

• 배터리 FPC와 스피커 선이 자유단을 당기면 접촉 저항 변화가 잡음이나 순간 단절로 나타납니다.

PCB 내진동 배치를 위한 실무 설계 방법

중량 부품을 진동 전달 구역에서 분리하기

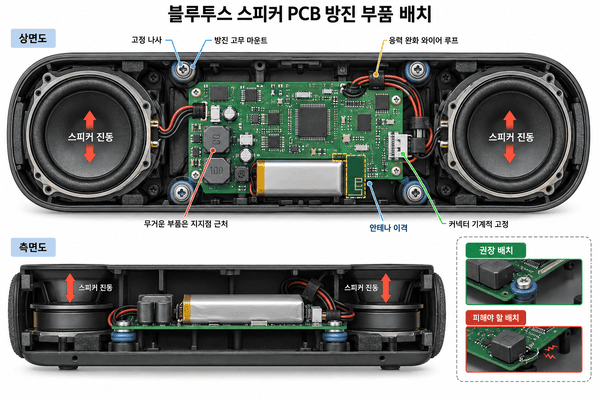

전력 인덕터, 알루미늄 전해 커패시터, D급 앰프 전력부처럼 질량이 큰 부품은 스피커 장착부와 직접 연결된 진동 경로에서 최대한 떨어뜨립니다. 같은 거리라도 PCB 자유단보다 나사나 카드 고정점 가까이가 유리합니다. 고정점이 중량 부품 구역을 둘러싸면 보드 휨을 줄일 수 있습니다.

0402·0603 부품은 영향이 상대적으로 작지만 커넥터는 선재 장력까지 받으므로 판 가장자리의 긴 돌출부를 피합니다. 배치 확정 전 하우징의 나사·리브·스피커 프레임 위치를 PCB 좌표와 겹쳐 확인해야 합니다.

패드와 패키지에 응력 완화 여유 주기

• 낮은 수평형 또는 SMT 패키지를 우선 검토해 진동 모멘트를 줄입니다.

• 수직 전해 커패시터가 불가피하면 고정점 가까이에 두고 연장 패드와 점착 보강 공간을 확보합니다.

• 전력 인덕터와 대형 커패시터는 권장 랜드 패턴을 기준으로 하되 하중 방향과 보조 고정 탭을 검토합니다.

• 커넥터는 전기 접점과 기계 고정 패드를 구분하고 고정 탭이 선재 당김을 받도록 배치합니다.

점착 보강은 PCB 배치와 패드 설계를 대신하지 않습니다. 먼저 패드와 고정 구조로 기본 내구성을 확보한 뒤 보조 수단으로 사용합니다. 실제 실장과 보강 작업성은

PCB 조립 서비스의 공정 범위와 함께 확인할 수 있습니다.

PCB 외형과 고정점으로 보드 휨 줄이기

고정점은 단순히 네 모서리에 두기보다 무거운 부품과 커넥터 구역을 안정적으로 지지하도록 정합니다. 길고 가는 돌출부는 외형 단계에서 줄이고, 피할 수 없다면 해당 구역에 중량 부품과 취약한 커넥터를 배치하지 않습니다.

나사 구멍 주변에는 구조 조건에 맞는 동박과 여유 공간을 두되, 체결 압력이 집중되는 바로 옆에는 세밀한 신호선, 작은 비아와 취약한 패키지를 피합니다.

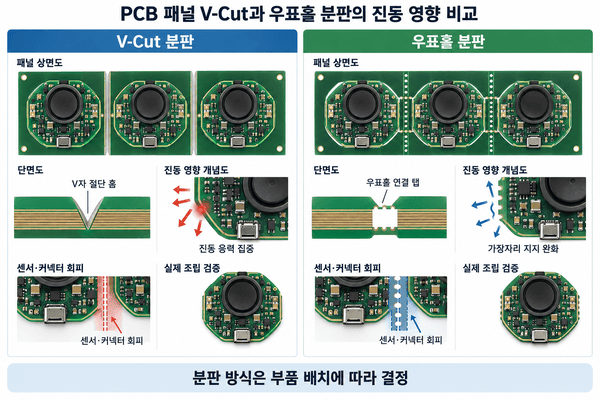

분판 응력과 패널 설계를 DFM에서 확인하기

V-Cut이 전력 인덕터, 전해 커패시터나 커넥터 패드 가까이를 지나면 분판 순간의 굽힘이 납땜부와 동박에 전달됩니다. 고진동 제품에서는 우편표 구멍을 비교 검토하되 연결 브리지도 핵심 패드와 떨어뜨립니다.

패널 외형, V-Cut, 라우팅 경로와 고정 홀은 출력 파일에서 분리해 확인하는 편이 안전합니다.

온라인 Gerber 뷰어에서 제작 전 분판선과 패드·홀의 상대 위치를 다시 점검할 수 있습니다.

하우징과 선재가 PCB를 누르거나 당기지 않게 하기

스피커 출력 패드, 배터리 FPC와 외부 포트는 하우징 변형이 큰 구역과 PCB 자유단을 피합니다. 선재가 너무 짧으면 조립 공차가 소켓에 전달되고, 너무 길면 진동 중 보드를 치거나 당길 수 있어 실장 상태의 굽힘 방향과 장력을 확인해야 합니다.

폼이나 리브로 보드를 지지한다면 부품을 직접 누르지 않는 무부품 구역과 맞춥니다. 너무 강한 압착은 새로운 응력을 만들 수 있으므로 조립 공차도 남겨야 합니다.

양산에서 자주 반복되는 내진동 설계 실수

• 전력 인덕터와 전해 커패시터를 스피커 가까운 자유단에 배치합니다.

• 높은 수직 부품을 사용하면서 패드 보강과 점착 작업 공간을 남기지 않습니다.

• 중량 부품과 고정점이 모두 멀어 보드 자체가 크게 휘는 조건을 놓칩니다.

• V-Cut을 커넥터나 전력 부품 패드에 붙여 분판 응력을 축적합니다.

• 스피커·배터리 커넥터가 자유단에서 선재 장력과 진동을 동시에 받습니다.

이 문제들은 정지 기능 검사에서는 잘 보이지 않습니다. 일반 음악은 정상인데 특정 저음, 운송 이후 또는 일부 나사 체결 편차에서만 나타나 양산 불량 분석을 길게 만듭니다.

익명화된 휴대용 블루투스 스피커 개선 사례

다음은 고객명과 성능 수치를 공개하지 않고 반복되는 조건을 익명화한 대표 사례입니다. 일반 음량에서는 정상이었지만 큰 저음을 일정 시간 재생하면 간헐 잡음과 짧은 블루투스 단절이 나타났고, 전원과 오디오 회로만으로는 원인이 재현되지 않았습니다.

전력 인덕터와 수직 전해 커패시터가 스피커 근처 캔틸레버에 있었고 V-Cut도 중량 패드 가까이를 지났습니다. 부품을 고정점 근처로 옮기고 낮은 패키지를 검토했으며, 패드·점착 영역을 보강하고 분판 방법을 조정했습니다. 스피커 소켓과 배터리 FPC도 지지 구역으로 이동했습니다.

개선 판정은 장시간 대음량 재생, 진동·낙하 전후 기능 비교, 납땜부 확대 관찰과 커넥터 접촉 상태로 확인해야 합니다. 구체적 수치는 제품 구조와 시험 조건에 따라 달라지므로 실제 결과로 판단합니다.

제작 전 요약과 PCBgogo DFM 검토

블루투스 스피커 PCB의 진동 내구 설계는 중량 부품을 진동원과 자유단에서 떼고 고정점 가까이에 배치하며, 패드·패키지·분판 응력과 선재 장력을 함께 관리하는 작업입니다.

PCBgogo는 제작 전 거버와 실장 자료를 기준으로 패드·비아·패널·분판 조건의 제조 가능성을 확인할 수 있습니다. 완제품 내진동 성능은 실제 구조와 시험으로 검증해야 하지만, DFM은 V-Cut 근접, 고정 패드 부족과 조립 접근성 같은 제조 위험을 먼저 줄이는 데 도움이 됩니다.

부록: 블루투스 스피커 PCB 내진동 자가 점검 체크리스트

• □ 중량 부품이 스피커 진동 전달 구역에서 떨어져 있다.

• □ 중량 부품이 고정점 가까이에 있고 PCB 자유단에 놓이지 않았다.

• □ 수직 부품은 보강 패드와 점착 공간을 확보했다.

• □ V-Cut·연결 브리지가 중량 패드와 커넥터에서 떨어져 있다.

• □ 스피커 소켓과 배터리 FPC가 선재 장력과 보드 휨을 동시에 받지 않는다.

• □ PCB 돌출부에 중량 부품이 없고 고정점이 중량 구역을 지지한다.

• □ 나사 구멍 주변에 세밀한 신호선과 취약 패키지가 없다.

자주 묻는 질문(FAQ)

Q1：왜 전력 인덕터가 진동 납땜 불량에 더 취약한가요?

A1. 소형 저항·커패시터보다 질량과 관성이 커 납땜부가 더 큰 교번 응력을 받기 때문입니다.

Q2：수직 전해 커패시터가 꼭 필요하면 어떻게 보완하나요?

A2. 고정점 가까이 옮기고 응력 방향을 고려한 보강 패드와 점착 작업 공간을 확보합니다.

Q3：PCB 캔틸레버는 어느 길이부터 위험한가요?

A3. 보드 두께, 재질과 고정 방식이 달라 공통 수치는 없습니다. 고정점에서 멀수록 변형이 커지므로 중량 부품을 피합니다.

Q4：우편표 구멍이면 분판 응력이 없어지나요?

A4. 아닙니다. 연결 브리지를 제거할 때도 응력이 남으므로 브리지 위치를 핵심 패드에서 떨어뜨립니다.

Q5：점착 보강이 있으면 패드 보강은 필요 없나요?

A5. 점착은 보조 수단입니다. 먼저 배치, 패드와 고정점으로 하중 경로를 줄여야 합니다.

Q6：나사 구멍 주변에는 무엇을 피해야 하나요?

A6. 세밀한 신호선, 작은 비아와 취약한 패키지를 피하고 체결 공차와 기계적 여유를 확보합니다.
