1. 서론: 작은 모따기가 큰 비용 차이를 만드는 이유

모따기(Chamfer)는 두 면이 만나는 날카로운 모서리를 일정한 각도의 평면으로 제거하는 형상입니다. 손 베임 방지와 버 제거뿐 아니라 조립 유도, 씰 보호, 나사 진입, 용접 준비와 외관 통일에 사용됩니다.

그러나 모든 모서리에 정밀한 챔퍼 폭과 공차를 지정하면 추가 툴패스, 공구 교환, 재고정과 검사가 늘어날 수 있습니다. 반대로 “모든 날카로운 모서리 제거”만 적으면 기능성 접촉면이나 기준 모서리까지 임의로 가공될 수 있습니다.

이 글에서는 CNC 챔퍼 가공의 설계 표기, 공구 선택, CAM 설정, 품질 문제와 비용 절감 방법을 설명하고 PCB 골드 핑거의 베벨 가공은 별도로 구분합니다.

2. 챔퍼, 베벨, 필렛과 디버링의 차이

챔퍼/모따기

모서리에 직선 경사면을 만드는 형상입니다. 기계 부품에서는 폭×각도 또는 두 선형 치수로 규정합니다.

베벨

일반적으로 넓거나 기능적인 경사 가장자리를 뜻하며 챔퍼와 혼용되기도 합니다. 도면에서는 용어보다 각도와 치수를 명확히 합니다.

필렛/라운드

오목 또는 볼록한 원호 반경을 만드는 형상입니다. 챔퍼와 필요한 공구·툴패스가 다릅니다.

디버링/에지 브레이크

절삭 후 생긴 버와 위험한 날을 제거하는 품질 요구입니다. 기능 치수가 아니라면 정밀 챔퍼보다 유연하고 저렴하게 처리할 수 있습니다.

3. CNC 챔퍼 가공의 주요 용도

안전과 취급

날카로운 모서리를 제거해 작업자와 케이블·패킹의 손상을 줄입니다.

조립 유도

핀, 샤프트, 볼트와 베어링이 구멍 또는 보어에 쉽게 진입하도록 안내합니다.

나사 시작부

내·외나사의 첫 산을 보호하고 체결 시작을 돕습니다.

접촉·씰 보호

O-ring이나 씰이 조립 중 절단되지 않도록 진입부 모서리를 제어합니다.

용접 준비

재료 두께와 용접 설계에 따라 V형 또는 단면 베벨로 용입 공간을 확보합니다.

외관

가공품의 가장자리를 일정하게 정리해 완성도를 높이지만 외관 등급과 기준 시편을 별도로 정의해야 합니다.

4. 챔퍼 공구 선택표

5. 도면에서 챔퍼를 올바르게 지정하는 방법

폭×각도

예: 0.5 × 45°. 폭이 어느 면에서 측정되는지 회사 도면 규칙과 단면으로 명확히 합니다.

두 거리 지정

각도가 45°가 아니거나 인접 면의 제거량이 각각 중요할 때 두 선형 치수로 정의할 수 있습니다.

일반 에지 브레이크

기능과 간섭이 없는 모서리는 “날카로운 모서리 제거”와 허용 범위로 관리하면 정밀 모델링·검사 비용을 줄일 수 있습니다.

적용 범위

ALL AROUND, 지정 윤곽 또는 모서리 목록을 사용하되 씰면, 기준면, 전기 접점과 조립 정지면의 제외 여부를 명확히 합니다.

공차

조립 유도나 씰 보호에 필요한 기능 공차와 단순 안전 모서리 공차를 구분합니다. 각도와 폭 모두 과도하게 조이면 검사와 공구 보정이 늘어납니다.

CAD 모델과 도면

정밀 기능 챔퍼는 모델링하고 도면 치수와 일치시킵니다. 단순 디버링 챔퍼는 도면 주석만으로도 충분할 수 있습니다.

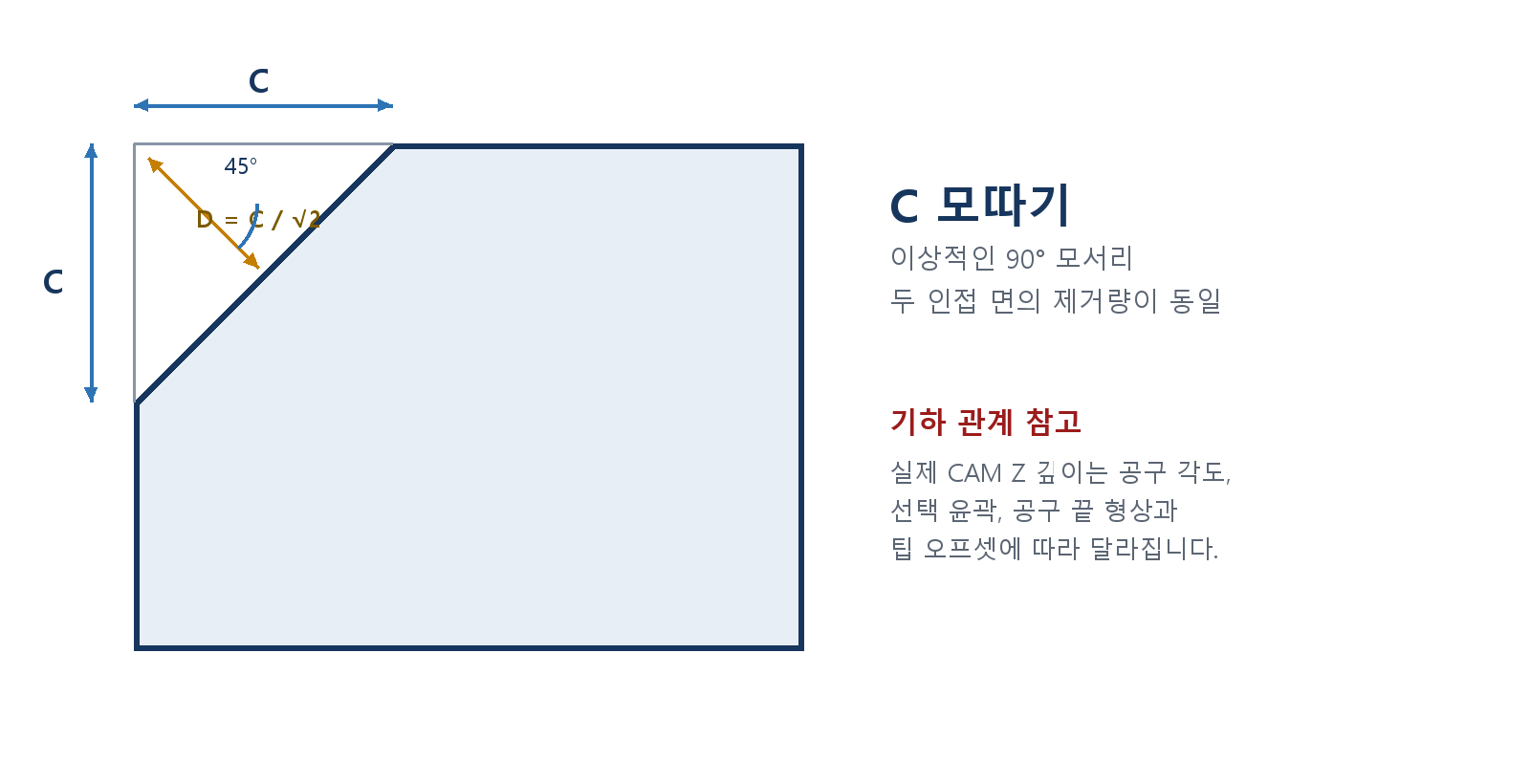

C 치수 표기와 45° 기하 관계

한국 기계 도면에서는 45° 모따기를 C1, C3 또는 C5처럼 간단히 표시하기도 합니다. 일반적으로 C 뒤의 숫자는 서로 직각인 인접 면에서 제거되는 선형 치수를 의미합니다. 예를 들어 C3은 두 면에서 각각 3 mm를 제거한 45° 모따기를 뜻합니다. 45°가 아닌 경우에는 각도와 치수 측정 방향을 함께 표시해야 합니다.

이상적인 직각 모서리의 45° C 모따기에서 대각 방향의 기하 깊이는 D = C/√2, 즉 약 0.707C입니다. 다만 이 값은 형상 관계일 뿐이며 실제 CNC Z 깊이는 공구 포함각, 선택 윤곽, 공구 끝 형상과 Chamfer Tip Offset에 따라 달라집니다.

그림 1. 45° C 모따기의 치수와 기하 깊이 관계(본 문서용 자체 제작 도식)

6. 설계 단계의 DFM 규칙

· 가능하면 45° 등 표준 공구 각도를 사용하고 비표준 각도는 실제 기능이 있을 때만 지정합니다.

· 외부 상단 모서리는 쉽게 접근할 수 있지만 부품 하부, 깊은 포켓, 교차 홀과 언더컷은 추가 셋업 또는 특수 공구가 필요합니다.

· 챔퍼 폭이 공구 유효 절삭날을 초과하지 않는지, 인접 벽과 홀더 간섭이 없는지 확인합니다.

· 내부 코너의 세 면 교차부는 이론적인 완전 챔퍼가 어려울 수 있으므로 코너 블렌드와 잔여 형상을 허용합니다.

· 얇은 벽과 작은 돌출부에는 큰 챔퍼를 피하고 최소 잔여 두께를 검토합니다.

· 열처리·도금·아노다이징 전후 중 언제 모따기할지 정하고 후처리 두께와 코팅 에지 커버리지를 반영합니다.

· 모든 에지를 동일하게 가공하지 말고 기능 챔퍼, 안전 에지 브레이크, 가공 금지 에지를 분류합니다.

7. CAM 프로그래밍과 가공 순서

형상 선택

모델링된 챔퍼와 날카로운 원래 에지를 구분합니다. CAM에서 선택 기준을 혼용하면 챔퍼가 두 배로 커지거나 빈 툴패스가 생길 수 있습니다.

챔퍼 폭과 팁 오프셋

모델에 챔퍼가 없으면 목표 폭을 입력합니다. 공구 끝의 약한 지점이나 이미 마모된 부분을 피하도록 팁 오프셋을 설정하되 전체 날이 형상을 덮는지 확인합니다.

가공 순서

일반적으로 주요 황삭·정삭 후 모따기하면 후속 공정의 버를 제거하기 쉽습니다. 다만 뒤집기 전에 접근 가능한 하부 에지를 처리하는 편이 유리할 수 있습니다.

절삭 조건

공구 직경, 날 수, 소재와 접촉 지름을 기준으로 회전수·이송을 정합니다. 큰 챔퍼는 여러 패스로 나누면 부하와 채터를 줄일 수 있지만 시간이 증가합니다.

진입과 코너

리드인·리드아웃 위치와 오버랩을 외관면에서 멀리 두고, 외부 코너의 기계 운동이 급격하지 않도록 경로를 부드럽게 합니다.

시뮬레이션

공구, 홀더, 고정구, 인접 벽과 하부 간섭을 확인하고 다축 챔퍼는 실제 기계 운동학까지 검증합니다.

8. 흔한 불량과 해결 방향

폭 불균일

부품 평탄도, Z 기준, 런아웃, 공구 마모와 모서리 높이 편차를 확인합니다.

채터 자국

공구 돌출, 장비·고정 강성, 접촉 폭, 회전수와 이송을 조정하고 필요 시 여러 패스로 가공합니다.

2차 버

절삭 방향, 공구 날 상태와 마지막 패스의 재료 흐름을 확인하고 후속 디버링을 계획합니다.

코너 과절삭

CAM 코너 모드, 감속, 공구 경로의 오버슈트와 실제 공구 형상을 검증합니다.

표면 패싯

3D 곡선 챔퍼에서 툴패스 공차와 스무딩, 장비 제어기의 선독 기능을 점검합니다.

치수 불일치

폭·각도 정의, 모델 선택, 팁 오프셋과 공구 실제 포함각을 교차 확인합니다.

접근 불가

하부 에지 또는 깊은 내부 형상은 뒤집기, 백 챔퍼 공구, 5축 또는 설계 변경을 검토합니다.

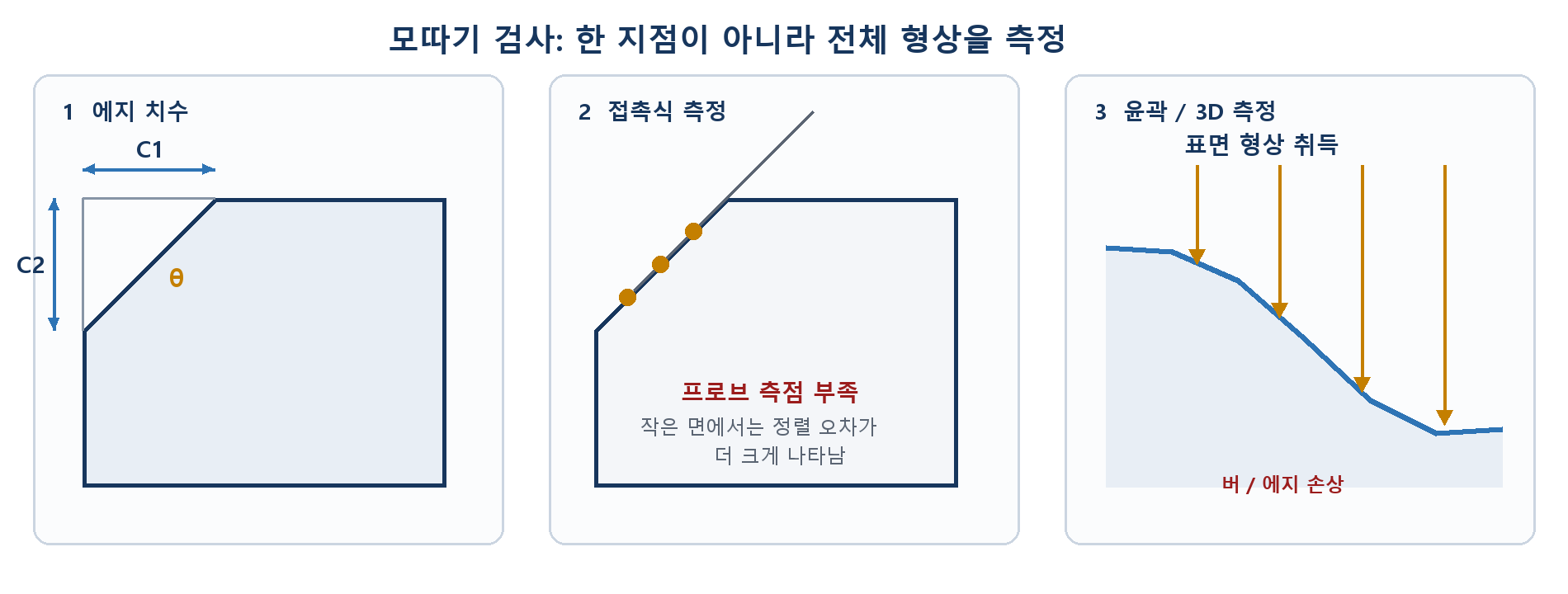

9. 모따기 형상 검사와 측정 방법

정밀 챔퍼는 한 지점의 폭만 확인해서는 충분하지 않습니다. 두 인접 면의 제거량 C₁·C₂, 실제 각도 θ, 전체 윤곽의 폭 균일성, 삼면 교차부의 과절삭, 버·치핑과 표면 흔적을 기능에 맞춰 검사해야 합니다.

그림 2. 모따기 형상의 핵심 검사 항목과 측정 방식(본 문서용 자체 제작 도식)

작은 챔퍼는 CMM 프로브로 안정적인 가상면을 만들기 어렵고, 윤곽 측정은 측정선이 챔퍼에 정확히 수직이어야 합니다. 캘리퍼와 게이지는 측정력과 위치에 따른 편차가 생길 수 있으므로, 공차가 엄격하거나 곡선·삼면 교차 형상인 경우 광학 또는 3D 형상 측정을 검토합니다.

10. CNC 챔퍼 가공 비용을 결정하는 요소

챔퍼 수와 총 경로 길이

모서리가 많고 윤곽이 길수록 절삭 시간과 위치 이동이 늘어납니다.

셋업 수

하부와 여러 방향의 챔퍼는 재고정 또는 다축 장비를 요구하며 비용 영향이 큽니다.

공구 표준성

45° 표준 공구는 경제적이지만 특수 각도, 큰 폭과 폼 형상은 전용 공구 비용이 발생할 수 있습니다.

공차와 검사

작은 에지 브레이크의 엄격한 폭·각도 공차는 측정 시간이 실제 절삭 시간보다 커질 수 있습니다.

재료와 버 특성

점착성 알루미늄, 스테인리스, 복합재 등은 공구 마모와 후처리 전략이 다릅니다.

로트 크기

반복 생산은 전용 공구·치구 비용을 분산할 수 있지만 소량은 표준 공구와 유연한 주석이 유리합니다.

11. 비용 절감 및 검사 체크리스트

· 기능 없는 모든 에지에 정밀 챔퍼를 모델링하지 않았는가?

· 기능 챔퍼와 일반 에지 브레이크를 구분했는가?

· 가능하면 표준 45° 공구로 가공할 수 있는가?

· 폭과 각도 공차가 실제 조립·안전 요구보다 과도하지 않은가?

· 한 셋업에서 접근할 수 있도록 방향을 통합했는가?

· 하부·내부 에지의 접근성과 홀더 간섭을 검토했는가?

· 모델과 도면의 챔퍼 정의가 일치하는가?

· 열처리와 표면처리 후 생기는 버 또는 코팅 에지를 고려했는가?

· 검사 방법과 승인 가능한 코너 교차부 형상을 정의했는가?

· 모따기 폭의 측정 방향과 C 표기 기준이 명확한가?

· 공차와 형상에 맞는 측정기 및 샘플링 수준을 정의했는가?

· 삼면 교차부, 버, 치핑과 외관 기준을 합의했는가?

12. PCB 골드 핑거 베벨은 별도 공정이다

PCB 엣지 커넥터의 골드 핑거에는 커넥터 삽입을 쉽게 하고 접점 손상을 줄이기 위해 보드 가장자리를 베벨 가공하는 경우가 있습니다. 이는 금속 CNC 부품의 일반 모따기와 유사한 기하 개념을 갖지만, PCB 두께, 베벨 각도·깊이, 동박과 도금 영역, 솔더마스크 간격 및 패널 가공 조건으로 관리되는 별도 제조 공정입니다.

골드 핑거의 도금과 커넥터 설계 기본은 PCBgogo PCB 골드 핑거 가이드에서 확인할 수 있습니다.

PCB 외형과 내부 슬롯의 공구 반경·라우팅 조건은 PCB 라우팅 및 밀링 공정 안내를 참고하세요.

13. PCBgogo의 PCB 제조 지원

PCBgogo는 PCB 제작 데이터에서 보드 외형, 골드 핑거, 베벨 요구, 도금과 패널 조건의 제조 가능성을 검토할 수 있습니다. 이는 일반 금속 CNC 부품 챔퍼 가공 서비스를 의미하지 않으며 지원 범위는 PCB/PCBA 제조입니다.

골드 핑거 베벨과 보드 외형 가공 조건을 확인하려면 PCBgogo PCB 제조 견적 페이지에 Gerber, 외형 도면과 베벨 요구를 제출하세요.

14. 요약

CNC 챔퍼 가공은 안전, 조립, 나사 진입, 씰 보호와 외관을 개선하지만 모든 에지를 정밀 형상으로 만들 필요는 없습니다. 기능 챔퍼는 명확한 폭·각도·공차로 관리하고, 일반 버 제거는 합리적인 에지 브레이크 요구로 분리합니다.

비용과 품질을 좌우하는 핵심은 표준 공구 사용, 접근 가능한 방향, 적절한 팁 오프셋, 공구·홀더 간섭 검증, 셋업 수와 검사 수준입니다.

15. FAQ

Q1. CNC 챔퍼 가공이란 무엇인가요?

CNC 공구로 모서리를 일정 각도의 평면으로 제거하는 가공입니다.

Q2. 가장 일반적인 챔퍼 각도는 무엇인가요?

45°가 널리 사용되지만 기능에 따라 다른 각도도 사용합니다.

Q3. 챔퍼와 디버링은 같은가요?

디버링은 버와 날카로운 에지를 제거하는 요구이고, 챔퍼는 치수화된 경사 형상일 수 있습니다.

Q4. CAD에 모든 챔퍼를 모델링해야 하나요?

정밀 기능 챔퍼는 모델링이 유리하지만 단순 에지 브레이크는 도면 주석으로 충분할 수 있습니다.

Q5. 챔퍼 폭이 불균일한 이유는 무엇인가요?

Z 기준, 부품 평탄도, 런아웃, 공구 마모와 모서리 높이 차이가 대표 원인입니다.

Q6. PCB 골드 핑거 베벨도 CNC 챔퍼인가요?

라우터로 경사 가공할 수 있지만 PCB 적층·도금·커넥터 조건으로 관리되는 별도 공정입니다.
