회로 기판 어셈블리(CCA) 완전 설명: 공정 및 산업 적용 가이드

현대 모든 전자 기기는 회로 기판 어셈블리(CCA) 기술에 의존하지만 공학·제조 분야 외 일반인은 이 핵심 공정을 잘 알지 못합니다. 스마트폰, 노트북, 항공 레이더 기기 내부에 모두 완성된 CCA 기판이 탑재되며 거의 모든 현대 전자 제품이 CCA를 기반으로 작동합니다. 하지만 엔지니어링 및 생산 업계 외에서는 해당 전문 용어가 거의 언급되지 않습니다.

본 가이드에서는 CCA의 정의, 전체 생산 공정, 제조 업체 유형, 현대 전자 산업에서 필수 불가결한 이유를 전부 설명합니다.

회로 기판 어셈블리(CCA)란 무엇인가?

Circuit Card Assembly 약자 CCA는 동박 회로가 에칭된 베어 PCB 기판에 저항, 커패시터, 집적회로, 커넥터 등 모든 전자 부품을 납땜해 완전한 전기 기능을 갖춘 모듈을 의미합니다.

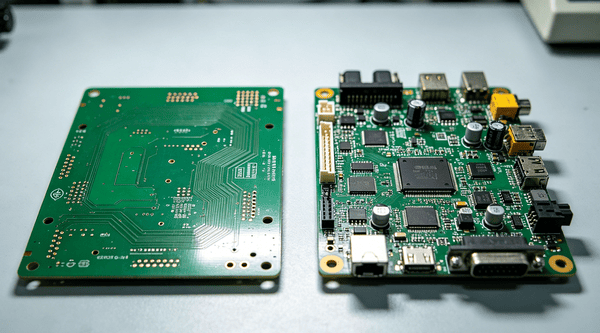

베어 기판과 완성 CCA는 명확하게 구분됩니다. 베어 PCB는 유리섬유 기재에 동 배선만 새겨져 전기 기능이 전혀 없고, 모든 부품을 실장·납땜한 후 최종 제품에 장착 가능한 완성 CCA 모듈이 됩니다. 베어 PCB는 건축 설계도에 비유할 수 있으며 CCA는 설계도대로 완성되어 정상 동작하는 실제 하드웨어입니다.

CCA의 3가지 핵심 구성 요소

모든 완성 CCA는 3종 기본 부품이 결합되어 작동합니다.

1. 인쇄회로기판(PCB) 제품의 구조 및 전기적 골격으로 가장 일반적인 FR-4 유리섬유 기재를 사용합니다. 내층 동박으로 신호를 전달하고 외층 솔더 마스크로 배선을 보호하며 실크 인쇄로 부품 번호를 표기하여 조립·수리에 활용합니다.

2. 전자 부품 회로 기능의 핵심으로 저항·커패시터 같은 수동 부품(전류 제어·전하 저장)과 트랜지스터·IC 같은 능동 부품(신호 연산·스위칭)으로 분류됩니다. 고급 CCA 한 장에 수백~수천 개의 부품이 탑재됩니다.

3. 커넥터 기판 간 또는 외부 기기와 신호를 연결하는 매개체: 보드 투 보드 커넥터는 여러 PCB를 연결하고 USB/HDMI 등 I/O 포트는 외장 기기와 연계하며 와이어 투 보드 커넥터는 센서, 모터, 전원 케이블을 연결합니다.

CCA 전체 제조 공정

CCA는 고정밀 다단계 생산 라인으로 베어 기판을 기능성 전자 모듈로 가공합니다.

1. PCB 베어 기판 제작

어셈블리 전 선행 공정으로 회로도 기반 동박 에칭, 드릴 홀(비아·부품 구멍) 가공, 솔더 마스크 및 실크 인쇄를 진행합니다.

2. 솔더 페이스트 인쇄

레이저 가공 스테인리스 스텐실을 PCB에 밀착시킨 뒤 주석-은-구리 합금 분말과 플럭스 혼합 솔더 페이스트를 부품 패드에 정밀 도포합니다. 표준 페이스트 두께는 약 0.15mm이며 두께 불균일·위치 오차는 솔더 브릿지, 콜드 솔더 불량을 유발합니다.

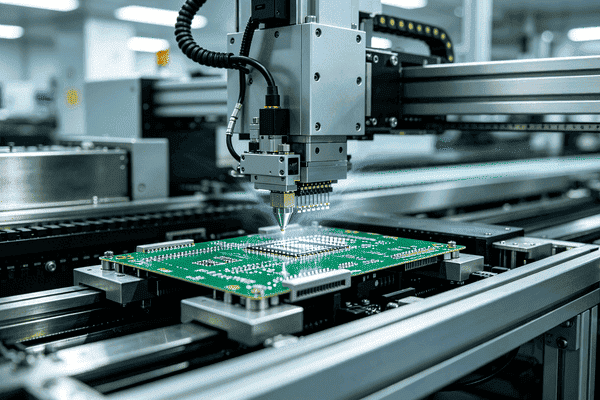

3. 자동 부품 픽앤플레이스

CAD 설계 파일을 기반으로 고속 자동 실장기가 SMD 부품을 미세 정밀도로 솔더가 도포된 패드에 놓으며 시간당 최대 10만 개 이상 실장 가능합니다. 마이크로미터 단위 정밀도로 수작업으로는 대량 생산 불가능합니다.

4. 리플로우 납땜

부품이 실장된 기판을 리플로우 오븐에 통과시키며 구간별 온도 제어로 최고 약 250℃까지 상승시켜 솔더 페이스트를 용융·냉각하면 부품과 패드가 안정적인 전기·기계적 솔더 조인트를 형성합니다.

5. 스루홀 부품 삽입

모든 부품이 SMD 타입은 아닙니다. 대용량 전해 콘덴서, 트랜스포머, 무거운 커넥터는 스루홀 공정을 사용하며 리드를 기판 구멍에 통과시킨 뒤 뒷면 웨이브 솔더로 납땜합니다.

6. 검사 및 테스트 (품질 관리 핵심 공정)

• AOI 자동 광학 검사: 사진 촬영으로 부품 누락, 위치 틀어짐, 솔더 양 불량 식별

• X-Ray 검사: BGA 등 기판 하단 숨겨진 솔더 조인트의 공극·가납 확인

• ICT 인서킷 테스트: 도통 및 기본 전기 특성 검증

• 기능 테스트: 완제품 실제 동작 환경을 모사하여 기판 전체 성능 검증

7. 컨포멀 코팅 및 포장

자동차, 항공, 선박, 산업 등 가혹 환경용 기판은 수분, 분진, 화학 부식 차단용 보호 코팅을 도포합니다. 검사 합격 기판은 포장 후 완제품 업체로 출하됩니다.

3가지 주요 어셈블리 공정

1. SMT 표면실장 어셈블리 부품을 기판 표면에 직접 실장하며 드릴 홀이 불필요하고 부품 밀도가 높아 기판 크기를 축소할 수 있으며 고속 자동 생산에 적합해 소비자 전자, 통신 기기 표준 공정입니다.

2. 스루홀 어셈블리 부품 리드를 기판 구멍에 통과시켜 뒷면 납땜하는 방식으로 기계적 결합 강도가 높습니다. 잦은 플러그인 커넥터, 고진동 환경용 전원 콘덴서에 활용합니다.

3. 복합 혼합 어셈블리 한 기판에 SMT와 스루홀 공정을 함께 적용합니다. 소형 IC는 SMT로 배선 밀도를 높이고 고내구성 커넥터·전원 부품은 스루홀로 기계 안정성을 확보하며 시중 대부분 제품이 혼합 공정을 사용합니다.

CCA 제조 업체 선정 평가 기준

글로벌 PCBA 위탁 제조 시장 규모가 크며 대형 토탈 위탁 업체와 지역 소규모 전문 업체로 나뉩니다. 고객이 업체 평가 시 주요 검토 항목은 다음과 같습니다.

1. 인증 규격 ISO9001 품질 경영 시스템, IPC-A-610 어셈블리 표준, 항공 AS9100, 의료 ISO13485

2. 생산 공정 역량 미세 피치 SMT, BGA 납땜, 연성/강연성 PCB, HD 고밀도 기판 생산 가능 여부

3. 검사 설비 보유 여부 AOI, X-Ray, ICT, 완제품 기능 테스트 전 라인 구축

4. 생산 물량 대응 시제품 소량 NPI 신제품 양산, 대량 양산 모두 수용 가능한지

5. 공급망 연계 부품 구매, 자재 관리, 물류 지원 서비스

PCBgogo는 PCB 제작, 부품 소싱, 시제품 개발, 중소량 양산까지 원스톱 PCBA 솔루션을 제공하며 안정적인 품질과 빠른 설계 반복 주기를 지원해 연구개발 팀에 최적입니다. 신규 프로젝트 업체 비교 시 PCBgogo에 맞춤 견적을 요청하여 납기, 기술 역량, 단가를 비교하고 공급업체를 선정할 수 있습니다.

   PCB 견적서 바로 받기

CCA 적용 산업 분야

거의 모든 현대 기술 산업이 회로 기판 어셈블리를 기반으로 운영합니다.

· 소비자 전자: 스마트폰, 노트북, 웨어러블, 가전 제품

· 자동차 전자: 엔진 제어 유닛, ADAS 레이더, 인포테인먼트, 전기차 배터리 관리 시스템

· 항공·방전: 항전 장비, 레이더, 유도 시스템, 위성 통신 (극한 환경 신뢰성 필수)

· 의료 기기: 진단 장비, 이식용 전자 기기, 환자 모니터링 (엄격한 품질 검증 요구)

· 산업 자동화: PLC, 모터 드라이브, 로봇 제어기, IoT 센서 모듈

특히 항공·방전용 CCA는 광범위한 온도 변화, 진동, 고습 환경에서 안정 동작하는 엄격한 규격을 만족해야 합니다.

CCA 업계 신기술 동향

1. HDI 고밀도 상호연결 기판 더 가는 배선, 미세 비아를 사용해 동일 크기 기판에 더 많은 부품을 탑재하며 웨어러블 소형화를 구현합니다. PoP 패키지 온 패키지 적층 기술로 메모리·연산 칩을 수직 집적합니다.

2. 고주파 기재 확산 5G, 밀리미터파 레이더 분야에서 기존 FR4 대신 로저스, PTFE 저손실 적층판을 사용해 고주파 신호 감쇠를 줄입니다.

3. 생산 라인 지능화 머신 비전으로 인간 눈으로 식별 불가한 미세 불량을 검출하고 AI 제어로 리플로우 온도, 솔더 페이스트 파라미터를 실시간 보정하여 불량률을 낮춥니다.

결론

회로 기판 어셈블리(CCA)는 단순히 부품이 실장된 기판이 아니라 모든 전자 제품의 핵심 동작 부품입니다. 엔지니어, 제품 디자이너, 구매 담당자는 CCA 공정과 제조 품질 차이를 이해해야 합니다. 기기가 점점 소형화·고성능화되면서 PCBA 공정의 정밀도 요구사항은 지속 상승할 것입니다. 위탁 업체를 찾거나 신제품을 설계하든, 일상 전자기기의 내부 구조를 이해하든 회로 기판 어셈블리는 전기 설계를 현실로 구현하는 핵심 연결 고리입니다.
