CNC 구리 부품 가공｜방열 부품 설계 시 포인트

서론：고출력 반도체, 전력 모듈, 레이저와 배터리 시험 장비에서는 작은 면적에 열이 집중됩니다. 이때 구리 블록이나 열 확산판을 추가하면 열원에서 발생한 열을 넓은 면적으로 분산시킬 수 있습니다. 하지만 단순히 알루미늄 방열판을 구리로 바꾼다고 제품 온도가 자동으로 내려가지는 않습니다.

실제 시제품에서는 접촉 면이 충분히 평평하지 않거나 열 인터페이스 재료가 두꺼워져 기대한 성능이 나오지 않는 경우가 많습니다. 얇은 핀과 깊은 유로를 무리하게 설계하면 CNC 가공 중 변형과 버가 발생하고, 알루미늄 하우징과 직접 결합하면 습기 환경에서 갈바닉 부식 위험도 생깁니다. 이 글은 CNC 구리 부품 가공 자체보다 구리 방열 부품 설계와 발주 단계에서 확인할 판단 기준에 집중합니다.

구리는 방열 부품에서 어떤 역할을 할까요?

고전도 구리 C1100 계열의 열전도율은 일반 대표 참고값으로 약 390~401 W/m·K, 밀도는 약 8.9 g/cm³입니다. 전기 전도도는 약 101% IACS 수준이며 열팽창 계수는 20~100°C 구간에서 약 16.8×10⁻⁶/K로 알려져 있습니다. 실제 수치는 등급, 조질과 측정 조건에 따라 달라집니다.

높은 열전도율은 열원 바로 아래의 국부 고온점을 줄이는 데 유리합니다. 다만 구리는 열을 외부로 “버리는” 장치가 아니라 열을 빠르게 “퍼뜨리는” 재료에 가깝습니다. 최종 온도는 공기와 접하는 면적, 냉각팬의 유량, 수랭 유로, 열 인터페이스 재료와 체결 압력까지 포함한 전체 열경로가 결정합니다.

어떤 구리 등급을 선택해야 할까요?

C1100은 언제 적합할까요?

C1100은 전해 인성 구리로 전도성과 조달성의 균형이 좋아 열 확산판, 전극, 버스바와 냉각 블록에 널리 검토됩니다. 구리 함량은 일반적으로 99.90% 이상이며, 어닐링 상태의 최소 전도도는 100% IACS 수준입니다. 다만 산소를 포함하므로 고온 수소 분위기의 접합 공정이 예정되어 있다면 적합성을 별도로 확인해야 합니다.

C1020 같은 무산소동은 언제 필요할까요?

진공 장비, 고온 브레이징 또는 가스 방출 관리가 중요한 부품에서는 무산소동을 검토할 수 있습니다. 그러나 일반 전자 시제품의 방열판까지 무조건 무산소동으로 지정하면 소재비와 조달 기간만 증가할 수 있습니다. 필요한 전도도, 접합 공정과 사용 환경을 먼저 정하고 등급을 선택해야 합니다.

열경로는 어떻게 설계해야 할까요?

접촉 면의 평탄도와 표면 조도는 왜 중요할까요?

가공된 두 금속 면도 미세한 요철 때문에 실제 접촉 면적은 겉보기 면적보다 작습니다. 틈을 메우는 열 인터페이스 재료(TIM)가 필요하지만, 지나치게 두꺼운 패드나 접착층은 새로운 열저항이 됩니다. 도면에는 열원 접촉 영역, 기준면, 요구 평탄도와 표면 조도를 일반 외관 면과 구분해 표시하는 것이 좋습니다.

무조건 매우 낮은 조도를 지정할 필요는 없습니다. 연마 비용이 늘어도 체결력이 불균일하거나 TIM이 두꺼우면 개선 효과가 제한적입니다. 히트 스프레더의 네 모서리만 체결하는 구조보다 열원 주변에 균일한 압력이 전달되도록 나사 위치와 강성을 함께 검토해야 합니다.

두께와 면적은 어떻게 정해야 할까요?

열은 두께 방향뿐 아니라 판 안쪽으로도 퍼집니다. 너무 얇으면 열 확산 거리가 부족하고 체결 시 휘어 접촉이 나빠질 수 있습니다. 반대로 두께를 계속 늘리면 무게와 소재 제거량이 커지며, 일정 지점 이후에는 공기측 방열이나 냉각 조건이 병목이 됩니다. 열원 크기, 허용 온도, 설치 공간을 기준으로 열해석 또는 실측 비교를 진행하는 편이 합리적입니다.

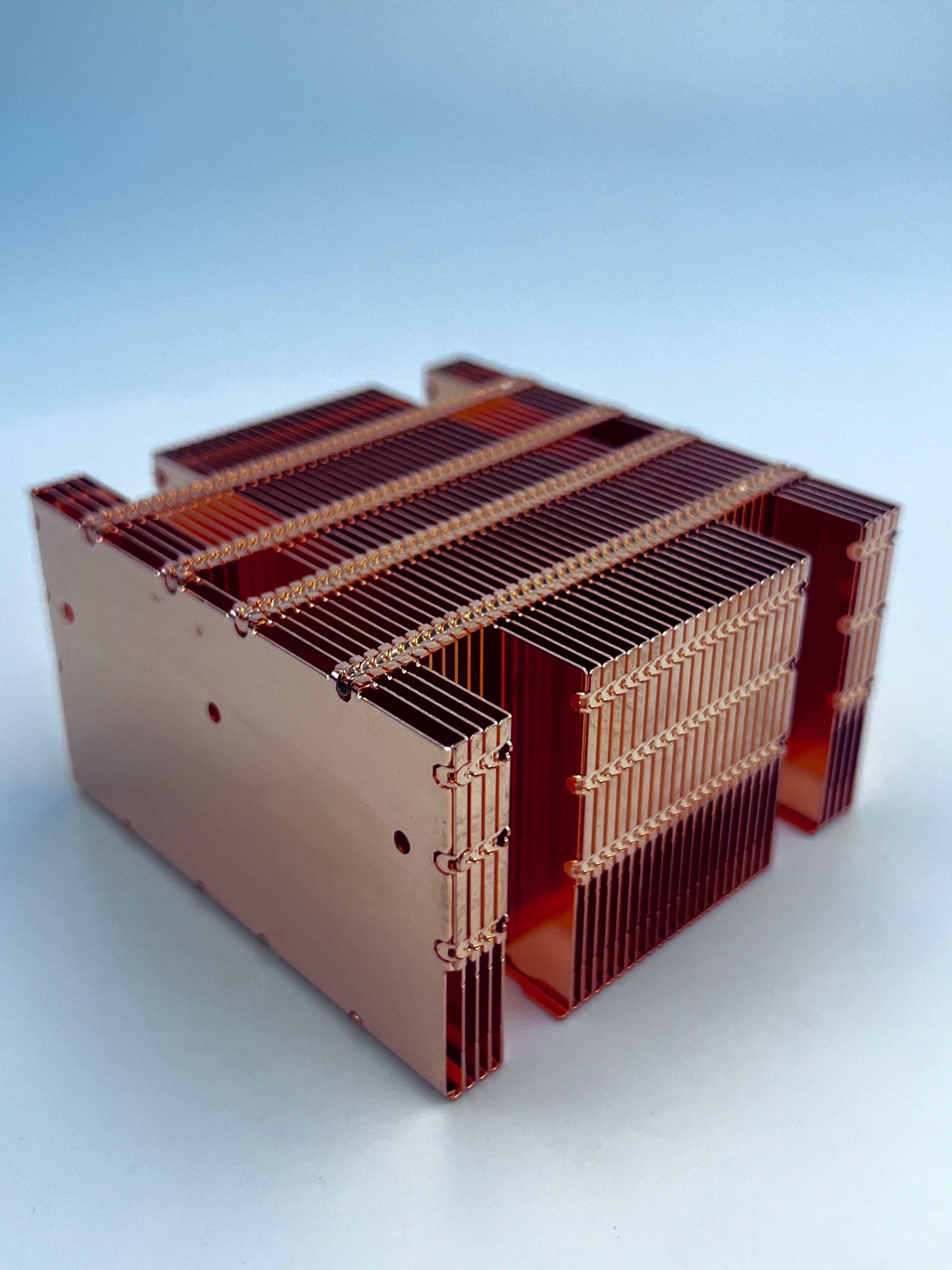

핀과 냉각 유로를 설계할 때 무엇을 조심해야 할까요?

구리는 연성과 점착성이 커 얇은 핀, 깊고 좁은 슬롯과 작은 내부 코너에서 가공 부담이 커집니다. C11000의 절삭성 지수는 기준 쾌삭 황동을 100으로 볼 때 약 20인 일반 대표 참고값입니다. 핀을 얇게 할수록 표면적은 늘지만 가공 중 휨, 모서리 버와 취급 손상도 증가합니다.

· 핀 높이 대비 두께가 과도하지 않은지 확인하고, 긴 핀에는 연결 리브를 검토합니다.

· 깊은 유로는 공구 접근성과 칩 배출을 고려하고 내부 코너에 현실적인 R값을 둡니다.

· 밀폐 수랭 블록은 유로 누설 시험 조건, 커버 접합법과 씰 홈 공차를 함께 지정합니다.

· 관통 홀 출구와 유로 교차부의 버는 냉각액 오염이나 씰 손상 원인이 되므로 제거 범위를 표시합니다.

특히 얇은 바닥 아래에 깊은 유로를 배치하면 가공 응력으로 접촉 면이 휠 수 있습니다. 한쪽 면에서 대부분의 소재를 제거하는 구조라면 황삭과 정삭 사이의 변형, 고정 방법과 최종 평탄도 검사 가능성을 견적 단계에서 확인해야 합니다.

나사와 조립 구조는 어떻게 설계해야 할까요?

구리는 단단해 보이지만 나사산은 반복 체결에서 눌리거나 마모될 수 있습니다. 자주 분해하는 시험 지그라면 충분한 나사 체결 길이, 큰 체결부 외경 또는 나사 인서트를 검토합니다. 작은 나사 구멍을 열원 접촉 면 가까이에 배치하면 국부 변형으로 평탄도가 나빠질 수 있으므로 위치와 체결 토크를 함께 관리해야 합니다.

구리와 알루미늄이 전기적으로 접촉한 상태에서 수분이나 염분이 존재하면 덜 귀한 금속인 알루미늄 쪽의 갈바닉 부식이 촉진될 수 있습니다. 절연 와셔, 코팅, 실링 또는 구조적 배수로 전기적 접촉과 전해질 유입을 줄여야 합니다. 건조한 실내 장비와 결로가 생기는 옥외 장비를 같은 조건으로 판단하면 안 됩니다.

표면 처리는 방열 성능에 어떤 영향을 줄까요?

구리 표면은 시간이 지나면 산화와 변색이 나타날 수 있어 니켈 도금, 주석 도금 또는 방청 처리를 검토합니다. 다만 열원 접촉 면에 두꺼운 코팅이 쌓이거나 도금 두께 편차가 생기면 접촉 상태와 치수가 달라집니다. 외관용 면, 전기 접촉 면, 열 접촉 면을 나눠 마스킹 여부와 허용 막 두께를 도면에 표시해야 합니다.

납땜성은 C11000에서 우수한 편이지만, 큰 구리 부품은 열을 빠르게 빼앗아 접합부가 충분히 가열되지 않을 수 있습니다. 브레이징이나 납땜이 필요한 경우 부품 질량, 열원 용량, 플럭스 세정과 변형 관리까지 공정 검토 대상입니다.

도면과 견적 요청서에는 무엇을 적어야 할까요?

초기 설계에서 모든 값을 확정하지 못하는 것은 자연스럽습니다. 대신 열원 크기와 발열량, 목표 접촉 영역, 허용 온도, 냉각 방식과 상대 부품 소재를 먼저 공유하면 가공 가능성과 검사 기준을 더 정확히 검토할 수 있습니다. 단순히 “구리 방열판”이라고만 적는 것보다 기능 기준을 전달하는 편이 과도한 공차와 불필요한 소재비를 줄이는 데 도움이 됩니다.

자주 묻는 질문

Q: 구리 부품을 두껍게 만들수록 방열 성능이 계속 좋아지나요?

A: 항상 그렇지는 않습니다. 초기에는 열 확산이 개선될 수 있지만, 공기측 방열이나 냉각 유량이 병목이면 두께 증가 효과가 작아지고 무게와 비용만 늘 수 있습니다.

Q: 방열 부품에는 무조건 무산소동을 써야 하나요?

A: 아닙니다. 일반 전자 시제품은 C1100으로 충분한 경우가 많습니다. 진공, 고온 수소 분위기 접합 또는 매우 엄격한 가스 관리가 있을 때 무산소동을 별도로 검토합니다.

Q: 열 접촉 면은 거울처럼 연마해야 하나요?

A: 반드시 그렇지는 않습니다. 평탄도, 체결 압력과 TIM 두께가 함께 맞아야 합니다. 필요 이상으로 낮은 조도만 지정하면 비용이 늘고 실제 열성능 개선은 제한될 수 있습니다.

Q: 구리 블록에 직접 나사산을 만들어도 되나요?

A: 가능하지만 반복 체결, 작은 나사와 높은 토크에서는 나사산 변형을 검토해야 합니다. 시험 지그처럼 자주 분해하는 부품은 인서트가 유리할 수 있습니다.

Q: 구리와 알루미늄을 직접 조립해도 괜찮나요?

A: 건조한 환경에서는 문제가 제한적일 수 있지만, 결로나 염분이 존재하면 알루미늄 쪽 갈바닉 부식 위험이 커집니다. 절연, 코팅과 실링 조건을 사용 환경에 맞춰 설계해야 합니다.
