핵심 답변

좋은 CNC 표면 마감은 단순히 표면을 더 매끄럽게 만드는 작업이 아닙니다. 씰링, 마찰, 피로, 접착, 내식성, 전기 접촉과 외관 중 어떤 기능이 중요한지 먼저 정한 뒤, 가공 상태의 표면 거칠기와 후속 처리의 종류·두께·마스킹·검사 기준을 함께 설계해야 합니다.

도면에 “매끄럽게” 또는 “아노다이징”만 기입하면 같은 품질을 반복하기 어렵습니다. 적용 면, 합금과 열처리, Ra/Rz 등의 평가 항목, 가공 결 방향, 코팅 규격과 색상 승인 방법을 명확히 해야 합니다.

1. 먼저 구분할 것: 표면 거칠기와 표면 처리는 다르다

가공 표면 상태

절삭 공구가 남긴 미세 형상, 파상도, 공구 자국, 버와 결 방향을 말합니다. 공구 형상, 이송, 런아웃, 진동과 공정 안정성이 좌우합니다.

표면 거칠기 값

Ra, Rz 등은 정해진 필터와 평가 조건으로 표면 프로파일을 수치화한 것입니다. 하나의 값만으로 스크래치, 결 방향, 파상도와 외관을 모두 설명할 수는 없습니다.

후속 표면 처리

아노다이징, 화성피막, 도금, 패시베이션, 도장, 비드 블라스팅과 연마처럼 내식성·내마모성·색상·접착 또는 전기 기능을 부여하는 공정입니다.

외관 기준

색상, 광택, 얼룩, 흐름 자국과 허용 가능한 가공 흔적을 의미합니다. 조명, 관찰 거리와 승인 시편이 없으면 주관적 판정이 생기기 쉽습니다.

2. 기능에서 시작하는 선택표

3. As-machined 표면을 개선하는 핵심 변수

공구 상태와 형상

날카로운 절삭날, 적절한 코너 반경과 안정된 공구 홀더가 필요합니다. 마모와 구성인선은 줄무늬, 찢김과 거칠기 변동을 만듭니다.

이송과 절삭 속도

이송 피치와 공구 코너 형상이 이론적 자국 높이에 영향을 줍니다. 지나치게 낮은 이송도 마찰과 구성인선을 증가시킬 수 있으므로 소재와 공구 권장 조건을 기준으로 조정합니다.

런아웃과 강성

스핀들·홀더·공구 런아웃, 긴 돌출, 얇은 벽과 약한 고정은 채터와 파상도를 만듭니다. 표면 문제를 연마로 숨기기 전에 가공 안정성을 해결합니다.

툴패스 방향

평행, 윤곽, 스캘럽과 단방향 가공은 서로 다른 결을 만듭니다. 씰과 미끄럼 접촉에서는 결 방향 자체가 기능에 영향을 줄 수 있습니다.

잔삭과 스텝오버

3D 곡면은 공구 직경, 스텝오버, 스캘럽 높이와 툴패스 공차의 조합으로 표면이 결정됩니다. 작은 스텝오버는 품질을 높일 수 있지만 시간이 증가합니다.

냉각과 칩 배출

칩 재절삭, 열과 용착을 막아야 합니다. 특히 알루미늄과 점착성 소재는 공구와 절삭유 선택이 외관에 직접 영향을 줍니다.

4. 소재별로 달라지는 표면 마감 전략

알루미늄

6061은 비교적 균일한 아노다이징 외관에 널리 사용되지만, 합금·Temper·원소재 조직과 전처리에 따라 색상이 달라집니다. 7075 등 고합금계는 색차와 내식 요구를 더 주의합니다.

스테인리스강

가공경화와 열로 인한 변색, 철 오염을 관리합니다. 패시베이션은 자유 철 오염 제거와 내식성 회복에 사용되며 전해연마는 미세 돌출을 줄이고 청정도를 개선할 수 있습니다.

탄소강·합금강

가공 후 녹 발생 시간을 관리하고 도금·흑착색·인산염·도장 등 사용 환경에 맞는 방식을 선택합니다. 고강도 강재의 전해 공정은 수소취성 완화 요구를 확인합니다.

티타늄

절삭열, 표면 오염과 스미어를 관리합니다. 의료·항공 부품은 세정, 추적성과 허용 표면 상태를 적용 규격으로 검증합니다.

플라스틱

재질에 따라 광택, 백화, 번짐, 열변형과 용제 민감성이 다릅니다. 금속용 연마·코팅 공정을 그대로 적용하지 않고 시험편으로 검증합니다.

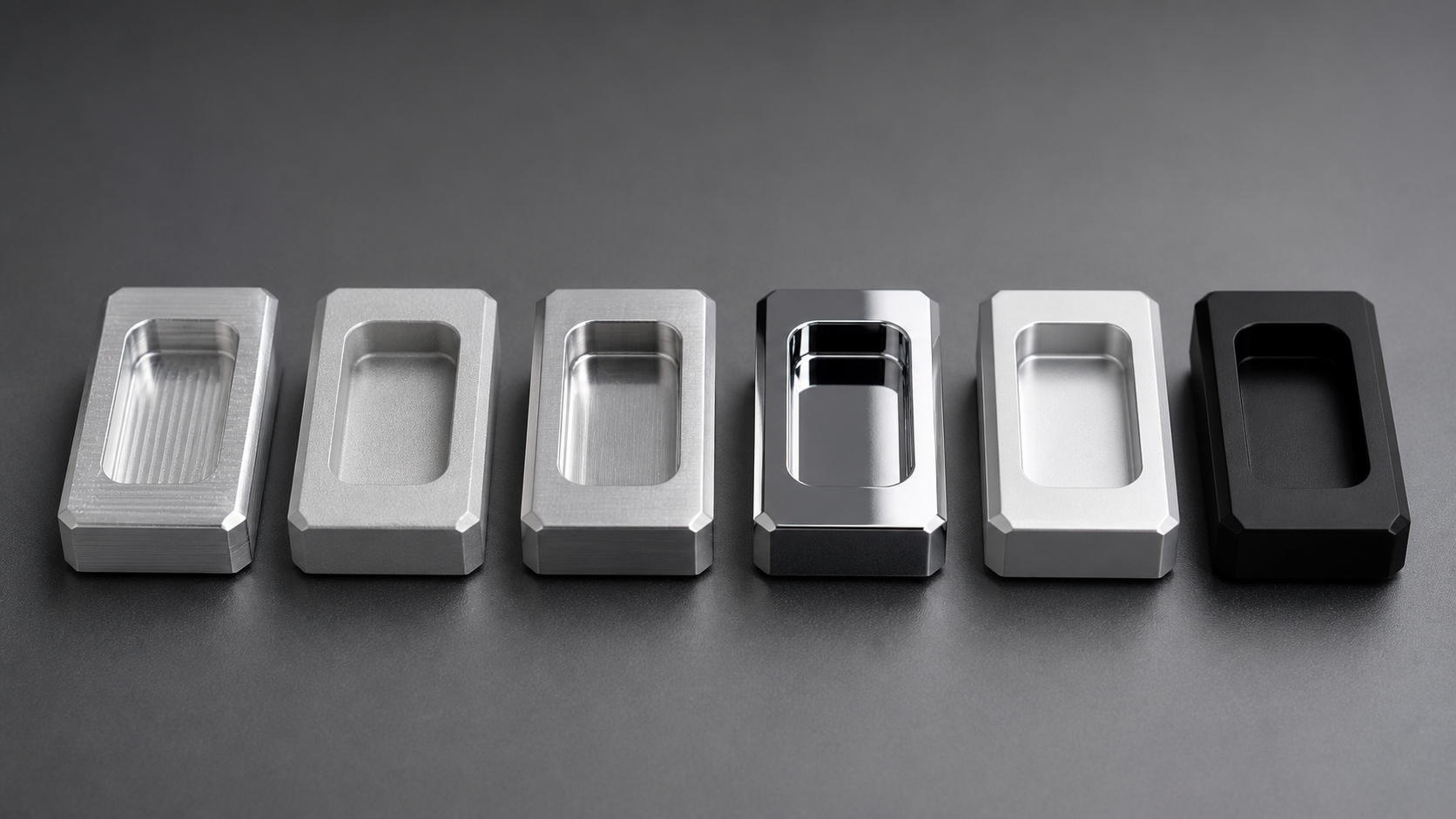

5. 대표적인 후처리 공정과 실무 포인트

비드 블라스팅

균일한 무광·새틴 외관을 만들지만 깊은 스크래치와 형상 오차를 수정하지는 않습니다. 정밀 보어, 씰면, 나사와 전기 접점은 마스킹을 검토합니다.

아노다이징

알루미늄 표면에 산화막을 형성합니다. 일반형과 경질형은 목적과 두께가 다르며 치수 성장, 모서리·블라인드 홀의 균일성, 밀봉과 색상 기준을 명시합니다.

화성피막

알루미늄의 내식성과 도장 접착 또는 전기적 요구에 사용됩니다. 적용 규격과 접촉 저항 요구를 함께 관리합니다.

전기도금·무전해 도금

니켈, 아연, 크롬 등으로 내식·마모·외관과 치수를 보완합니다. 두께 분포, 모서리 집중, 블라인드 영역, 수소취성과 후열처리를 확인합니다.

패시베이션

스테인리스의 자유 철과 오염을 제거하고 수동 피막 형성을 지원합니다. 표면을 두껍게 코팅하는 공정으로 오해하면 안 됩니다.

연마·버핑·래핑

외관 또는 매우 낮은 거칠기에 유리하지만 모서리 라운딩, 평면도 변화와 치수 손실이 발생할 수 있습니다.

도장·분체도장

색상과 환경 차단에 유리하지만 코팅 두께가 나사, 끼워맞춤, 접지와 열전달에 영향을 줄 수 있습니다.

6. 도면에 무엇을 적어야 하는가

· 표면 마감이 필요한 면과 처리 금지 면을 도면 또는 3D PMI에 명확히 구분합니다.

· Ra 또는 Rz를 사용할 때 평가 방향, 적용 면, 필요한 경우 필터·컷오프와 표준을 명시합니다.

· 가공 결 방향이 씰링·슬라이딩·외관에 중요하면 Lay 방향을 정의합니다.

· 후처리 종류, 적용 규격, 등급·Type/Class, 목표 두께와 색상을 지정합니다.

· 치수 공차가 코팅 전인지 코팅 후 완성 치수인지 명확히 합니다.

· 나사, 정밀 끼워맞춤, 베어링 자리, 씰면, 접지와 전기 접점의 마스킹을 표시합니다.

· 외관품은 허용 색차·광택·스크래치·지그 자국을 승인된 완성 시편과 관찰 조건으로 관리합니다.

· 부식, 내마모, 접착력 또는 청정도가 기능이면 필요한 시험과 샘플링 수준을 정의합니다.

7. Ra 숫자 하나로 품질을 판단하면 안 되는 이유

Ra는 평가 길이에서 프로파일 높이 편차의 평균적인 크기를 나타내는 대표 파라미터이지만, 서로 다른 표면이 같은 Ra를 가질 수 있습니다. 깊은 단일 스크래치, 규칙적인 이송 자국, 넓은 파상도와 날카로운 피크는 기능상 매우 다를 수 있습니다.

씰링에는 누설 경로와 결 방향, 미끄럼에는 피크와 윤활 유지, 도장에는 청정도와 앵커 프로파일, 외관에는 광택과 방향성이 중요합니다. 필요하면 Rz, 파상도, 3D 면 파라미터, 결 방향과 결함 한계를 함께 사용합니다.

표면 텍스처의 도면 표기와 프로파일 파라미터는 적용되는 최신 사내·산업 표준으로 관리해야 합니다. ISO 21920 시리즈는 프로파일 방식의 표면 텍스처 표기, 용어와 파라미터 체계를 다룹니다.

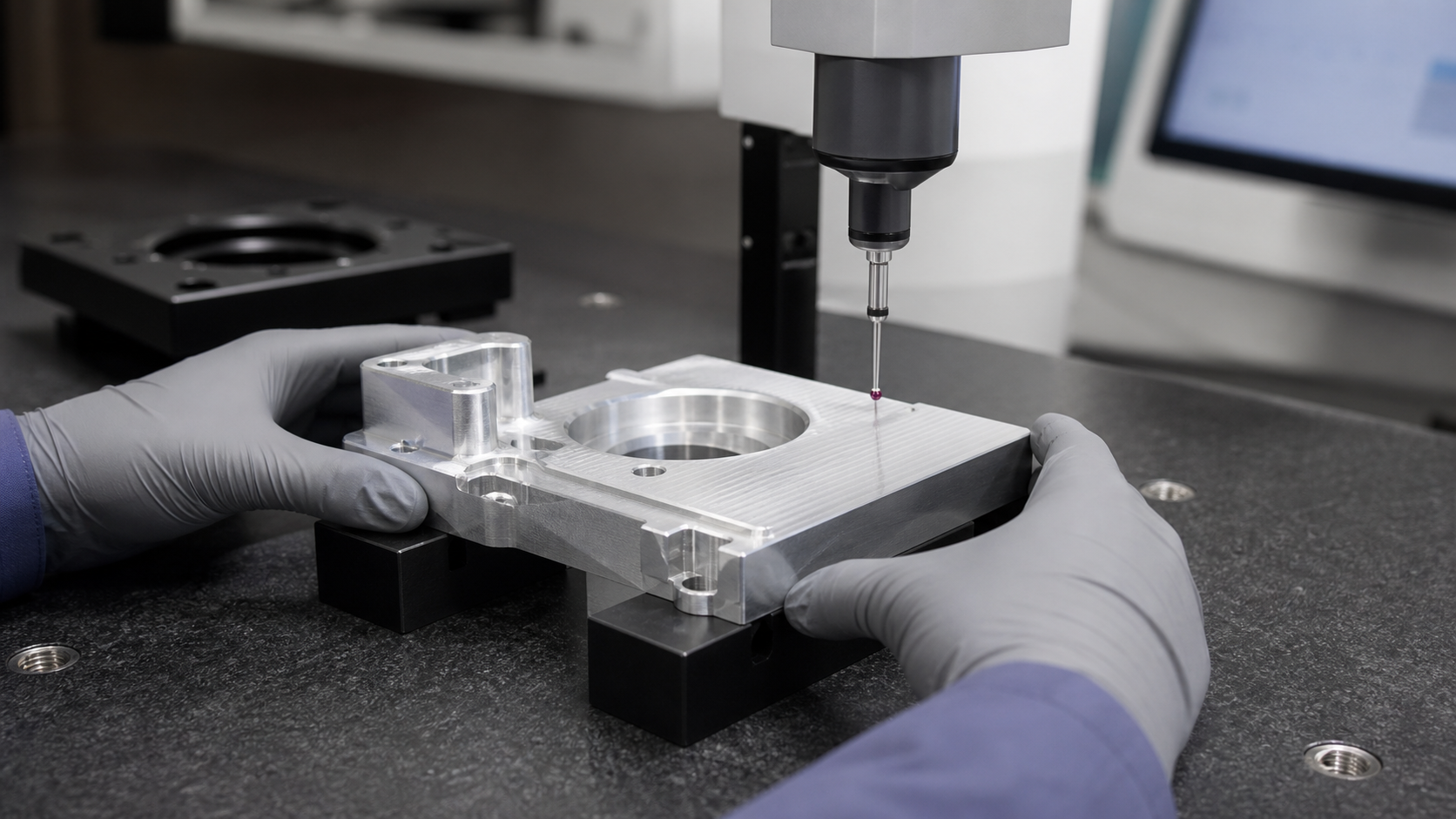

8. 측정과 검사 방법

비교 시편

현장에서 빠르게 판단할 수 있지만 정량 측정을 대체하지 않으며 소재와 공정이 비슷해야 합니다.

접촉식 조도계

프로파일을 따라 Ra, Rz 등을 측정합니다. 스타일러스 팁, 평가 방향, 필터, 컷오프와 측정 위치를 통제합니다.

광학·3D 형상 측정

비접촉으로 면 데이터를 얻어 곡면과 미세 텍스처를 분석할 수 있지만 반사율, 경사, 해상도와 데이터 처리 조건을 확인합니다.

도막 두께 측정

기재와 코팅 조합에 맞는 자성, 와전류, XRF, 단면 등의 방법을 선택합니다.

색상·광택

표준 조명과 관찰 조건, 색차계·광택계 또는 승인 시편을 사용합니다.

기능 시험

부식, 접착, 경도, 내마모, 접촉 저항과 청정도는 실제 요구와 적용 규격에 맞는 시험으로 검증합니다.

9. 자주 발생하는 불량을 진단하는 순서

줄무늬·채터

먼저 공구 마모, 런아웃, 돌출, 고정과 절삭 조건을 확인한 뒤 연마나 블라스트를 검토합니다.

색상·광택 불균일

합금 로트, 표면 전처리, 지그 접촉, 블라스트 중첩, 욕조 조건과 밀봉을 추적합니다.

코팅 박리

오일·산화물·미디어 잔류, 표면 프로파일, 전처리와 공정 간 대기 시간을 점검합니다.

두께 불균일

모서리와 깊은 포켓의 전류·유동·시야 효과, 부품 방향과 랙 위치를 확인합니다.

치수 초과

코팅 두께와 성장 방향, 마스킹, 가공 전 보정과 완성 치수 정의를 재검토합니다.

부식 반점

세정, 헹굼, 이종금속 오염, 피막 연속성, 손상과 실제 사용 환경을 조사합니다.

스크래치·찍힘

가공 후 세척, 벌크 취급, 랙, 포장과 운송 단계별 접촉을 추적합니다.

10. 비용을 낮추면서 품질을 유지하는 방법

· 모든 면에 동일한 낮은 Ra를 요구하지 말고 기능면과 비기능면을 구분합니다.

· 최종 기능이 허용하면 표준 As-machined 마감을 기본으로 하고 필요한 면만 추가 처리합니다.

· 장식 외관과 치수 기능을 한 요구로 묶지 말고 각각의 합격 기준을 정합니다.

· 마스킹 면적과 복잡한 경계를 줄이고 표준 랙·치구에 적합한 형상을 설계합니다.

· 코팅 두께를 고려해 끼워맞춤과 나사를 설계하고 재가공을 방지합니다.

· 색상과 광택은 현실적인 범위와 골든 샘플로 관리해 과도한 선별을 줄입니다.

· 시제품에서 완성 공정까지 검증한 후 양산 조건과 공급망을 고정합니다.

· 검사 빈도와 방법을 부품 위험도, 로트 크기와 실제 기능에 맞춥니다.

11. 발주 전 최종 체크리스트

· 소재, 합금, Temper와 열처리 상태가 명확한가?

· 각 면의 기능과 필요한 As-machined 거칠기가 정의되었는가?

· Ra/Rz, 결 방향과 측정 조건이 기능에 맞는가?

· 후처리 규격, 등급, 두께, 색상과 밀봉이 지정되었는가?

· 완성 치수 기준과 가공 보정량을 합의했는가?

· 마스킹 면, 전기 접점, 나사와 씰면이 표시되었는가?

· 외관 승인 시편과 조명·관찰 조건이 있는가?

· 부식·접착·경도·마모·청정도 시험이 필요한가?

· 공정 간 세정, 취급, 포장과 추적성 요구가 정의되었는가?

12. 요약

CNC 표면 마감은 가공 자국을 감추는 마지막 장식 단계가 아니라 기능, 공차, 소재와 제조 공정을 연결하는 설계 항목입니다. 먼저 필요한 기능을 정하고, 가공 표면과 후처리를 구분한 뒤, 적용 면·두께·마스킹·완성 치수와 검사 방법을 도면에 명시해야 합니다.

고품질과 경제성을 동시에 얻으려면 모든 면을 최고 등급으로 만들기보다 기능면에만 필요한 거칠기와 처리를 집중하고, 승인 시편과 정량 측정을 적절히 조합해야 합니다.

13. FAQ

Q1. CNC 표면 마감이란 무엇인가요?

절삭으로 얻은 표면 상태와 아노다이징, 도금, 패시베이션, 블라스팅 등 후처리를 포함해 부품의 기능과 외관을 완성하는 요구입니다.

Q2. Ra 값이 낮을수록 항상 좋은가요?

아닙니다. 비용이 증가하며 씰링, 윤활, 접착과 외관에 필요한 최적 표면은 서로 다릅니다.

Q3. As-machined와 비드 블라스팅의 차이는 무엇인가요?

As-machined는 절삭 흔적이 남은 가공 상태이고, 비드 블라스팅은 미디어로 표면을 균일한 무광 질감으로 만드는 후처리입니다.

Q4. 아노다이징하면 부품 치수가 변하나요?

산화막 형성과 표면 성장으로 치수에 영향을 줄 수 있으므로 두께, 맞춤부와 마스킹을 설계해야 합니다.

Q5. 표면 거칠기는 어떻게 측정하나요?

접촉식 조도계나 광학·3D 장비를 사용하며 파라미터, 측정 방향, 필터와 평가 길이를 통제해야 합니다.

Q6. CNC 표면 마감 비용을 줄이는 가장 좋은 방법은 무엇인가요?

기능면만 엄격히 관리하고 표준 공정, 단순한 마스킹, 현실적인 외관 범위와 적절한 검사 수준을 사용하는 것입니다.
